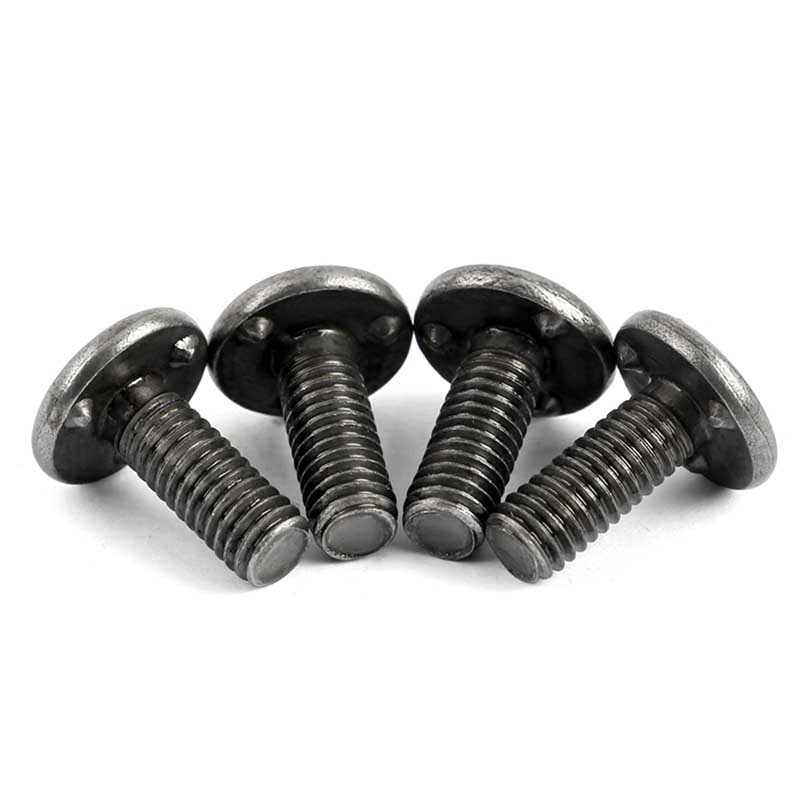

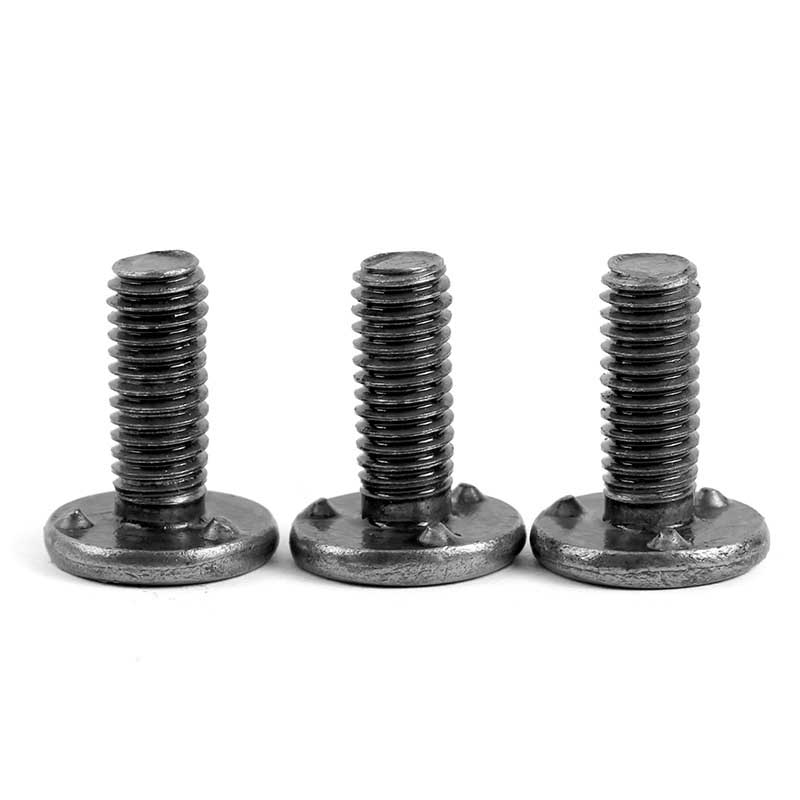

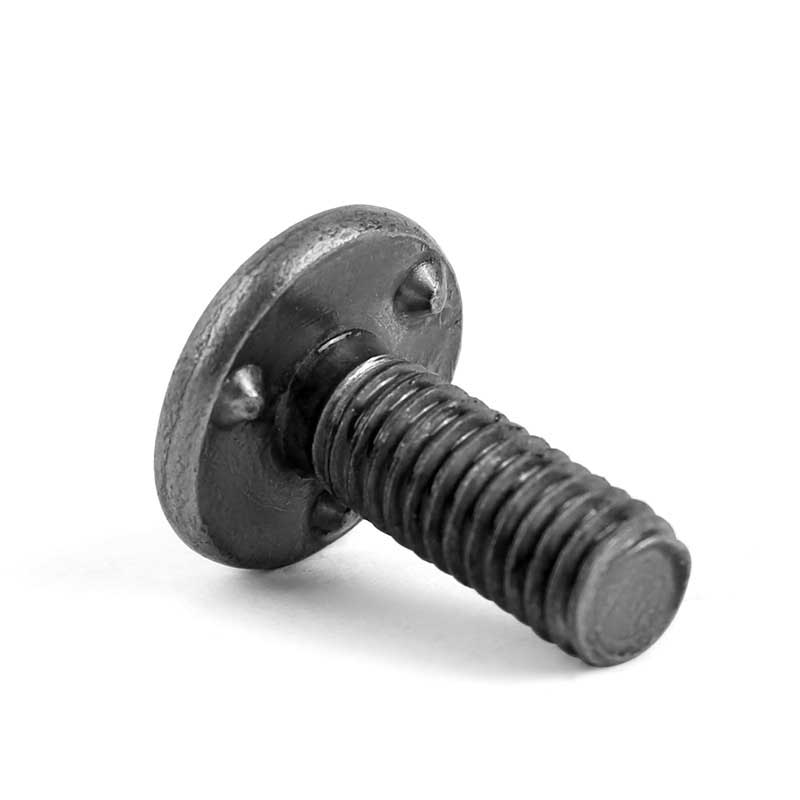

Varilni vijak z metričnim navojem

Varilni vijak z metričnim navojem se uporablja za varjenje na kovinsko površino, nato pa se metrični navoj uporablja za povezovanje drugih komponent. Podjetje Xiaoguo® ima zadostno zalogo blaga na zalogi. Primerni so za proizvodnjo kovin, avtomobilskih plošč ali industrijskih okvirjev.

Model:DIN 34817-2001

Pošlji povpraševanje

Opis izdelka

pon	M5	M6	M8	M10	M12	M14
P	0.8	1	1.25	1.5	1.5	1.5
maks	2.4	2.8	3.7	4.4	4.6	4.6
dk maks	10	12	16	20	24	28
dk min	9.64	11.57	15.57	19.48	23.48	27.48
d1 min	7.85	9.75	13.25	17.15	21.15	25.20
d1 maks	8.21	10.11	13.68	17.58	21.67	25.72
h maks	0.8	0.8	1.2	1.4	1.6	1.6
h min	0.7	0.7	1.1	1.3	1.5	1.5
k maks	2.2	2.7	3.2	4.2	5	5.8
k min	1.8	2.3	2.8	3.8	4.6	5.4
r min	0.1	0.15	0.15	0.15	0.15	0.2
e maks	1.7	1.7	2.2	2.2	2.2	2.7
e min	1.3	1.3	1.8	1.8	1.8	2.3
b1 maks	3.9	4.4	5.9	7.9	9.4	11.5
b1 min	3.1	3.6	5.1	7.1	8.6	10.5
dmaks	5.3	6.4	8.4	10.5	13	15

Varilni vijak z metričnim navojem je pritrjen na obdelovanec z varjenjem. Ta vrsta vijaka je na voljo v obliki glave in brez glave. Glede na navoj jih lahko nadalje razvrstimo v vijake z zunanjim navojem in varjene vijake z notranjim navojem. Specifikacije so na splošno od M5 do M14.

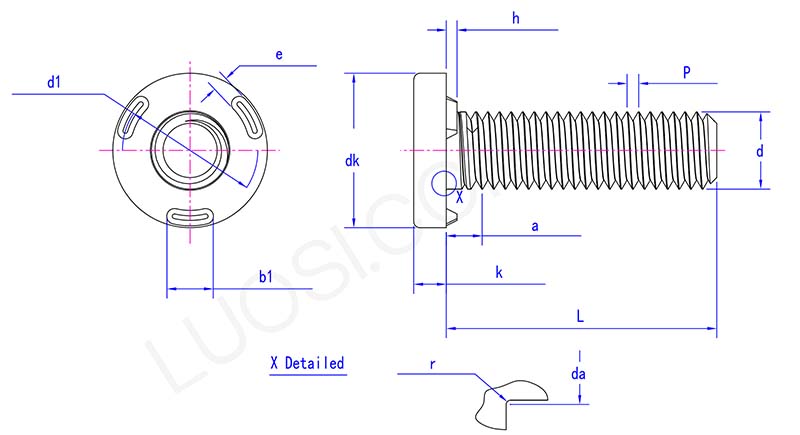

Weld screw with metric thread parameter

Lahko se uporablja v

Varilni vijaki z metričnimi navoji se uporabljajo za popravilo nosilcev izpušnih plinov. čevijakluknje na nosilcu izpušnih plinov so obrabljene, jih je mogoče popraviti z njihovo uporabo. Očistite točke točkovnega varjenja na okvirju, namestite vijake in izvedite točkovno varjenje skozi luknje na podložkah. Zategnite nosilec z vijaki. Traja le 3 minute in ni vam treba ponovno vrtati ali nabijati. Lahko prenese tresljaje ceste brez popuščanja.

Varilni vijak z metričnim navojem se uporablja za nadgradnjo transportnih nosilcev. Če morate obstoječemu tekočemu traku dodati senzorje, jih uporabite za hitro namestitev nosilcev. Privijte vijake M8 na zahtevana vodila okvirja. V ključne strukture ni treba vrtati lukenj. Nosilec senzorja je neposredno pritrjen na nov navoj z vijaki. Prihrani čas, potreben za ponovno napeljavo med obnovo in montažo.

Varilni vijaki se uporabljajo za namestitev hidravličnih cevi. Če je treba na opremo pritrditi objemko hidravlične cevi, lahko z njihovo uporabo preprečite tresenje. Privijte vijake M6 vzdolž okvirja vsakih 18 palcev. Pritrdilni nosilec je neposredno pritrjen na vijak s sorniki. Prenesejo neprekinjeno tresenje bolje kot vijaki za pločevino. Preprečite obrabo cevi zaradi trenja.

Lastnosti izdelka

Značilnost varilnega vijaka z metričnim navojem je v uporabi metode fiksiranja z varjenjem. V primerjavi z običajno mehansko povezavo lahko z varjenjem vijaki in osnovni material tvorijo tesnejšo vez, skoraj integrirano. Zasnovo metričnih navojev je mogoče priročno uskladiti z maticami ali komponentami z notranjimi navoji, kar olajša vgradnjo drugih delov v prihodnosti. Poleg tega je dimenzijska natančnost navojev v skladu z metričnimi standardi, zaradi česar je zelo vsestranski.
