Zgornji projekcijski varjeni vijak

Varilni vijak z zgornjo projekcijo je posebej zasnovan za čelno sočelno varjenje. Površina vijaka ima majhne izbokline, ki se lahko stopijo in povežejo s kovinsko površino. Primerni so za avtomobilske komponente, električne dele okvirja ali kovinske plošče. Dobavitelj Xiaoguo® zagotavlja brezplačne vzorce.

Model:Q 199-1999

Pošlji povpraševanje

Opis izdelka

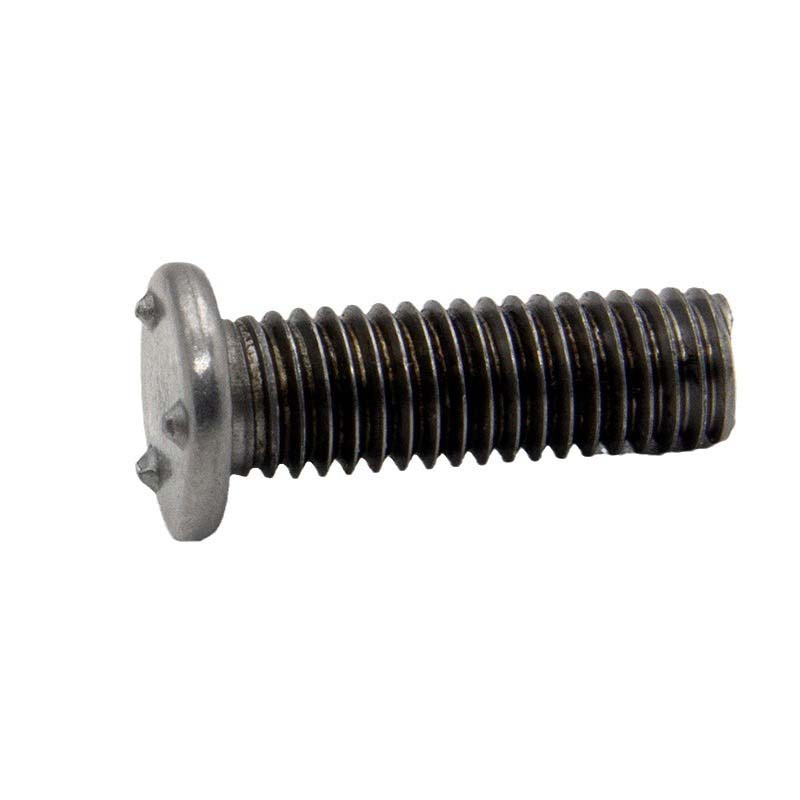

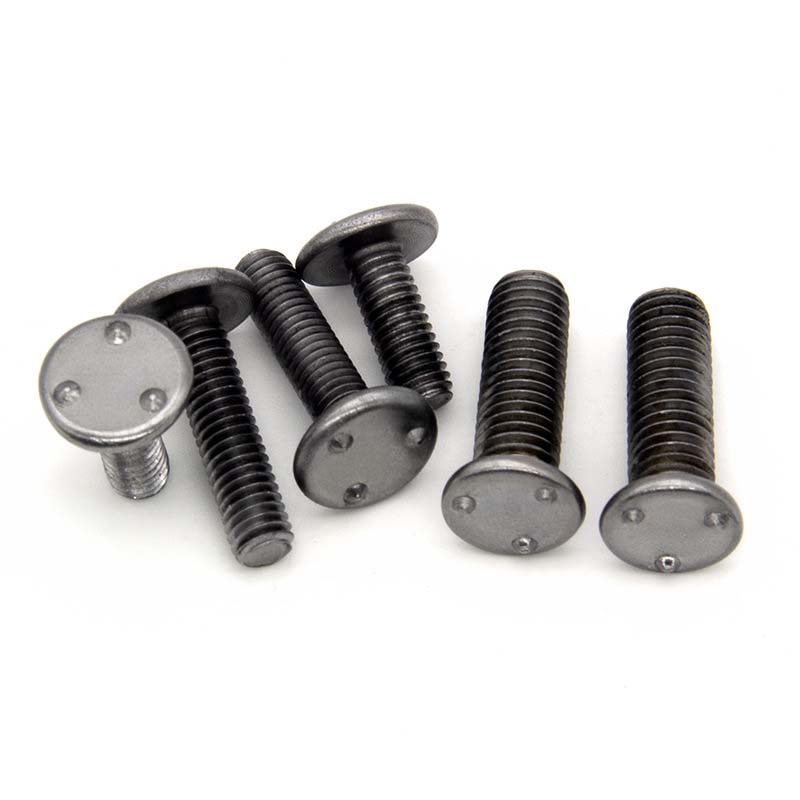

TVarilni vijak z vrhnjo projekcijo je v glavnem sestavljen iz vijaka in glave s štrlečo varilno ploščadjo. Vijačni del ima standardne navoje, na vrhu pa je določeno število in oblika privarjenih izrastkov, ki so vsi enake višine.

Prednost in aplikacije

Ta varilni vijak s projekcijsko glavo je močan in učinkovit. Med postopkom varjenja se tok koncentrira na konveksno varilno ploščad, kar omogoča, da so sorniki in zvarjeni deli med seboj trdno povezani v veliko krajšem času kot pri običajnih metodah varjenja. Tri konveksne varilne postaje lahko pomagajo vijakom samodejno najti pravilen položaj.

Zvarjeni vijaki z vrhnjo projekcijo se uporabljajo v avtomobilski industriji. V proizvodnji avtomobilskih karoserij se ta vrsta vijakov pogosto uporablja za povezovanje različnih komponent. Na primer pri namestitvi avtomobilskih sedežev. Najprej je vijak privarjen na karoserijo avtomobila s štrlečim varjenjem. Nato se namestitvene luknje sedeža poravnajo z vijaki in privije matica, da se sedež varno pritrdi, kar zagotavlja, da se sedež med premikanjem avtomobila ne bo tresel.

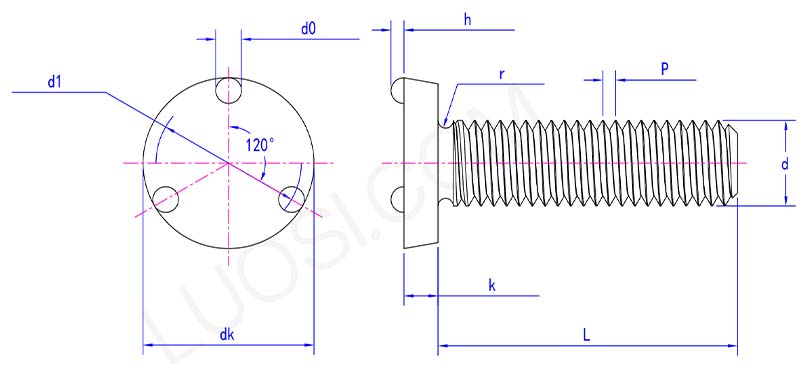

top projection weld screw parameter

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Varilni vijak se uporablja pri izdelavi kuhinjskih aparatov. Med proizvodnim procesom kuhinjskih aparatov, na primer pri proizvodnji naprav, kot so pečice, mikrovalovne pečice in pomivalni stroji, se uporabljajo. Pri nameščanju nosilcev grelnih cevi, vodil za pladnje in drugih sestavnih delov v notranjosti pečice, jih najprej privarite na notranjo oblogo ali zunanji plašč pečice, nato pa ustrezne komponente pritrdite tako, da jih privijete na navojne dele pečice.vijaki.

Značilnosti izdelka

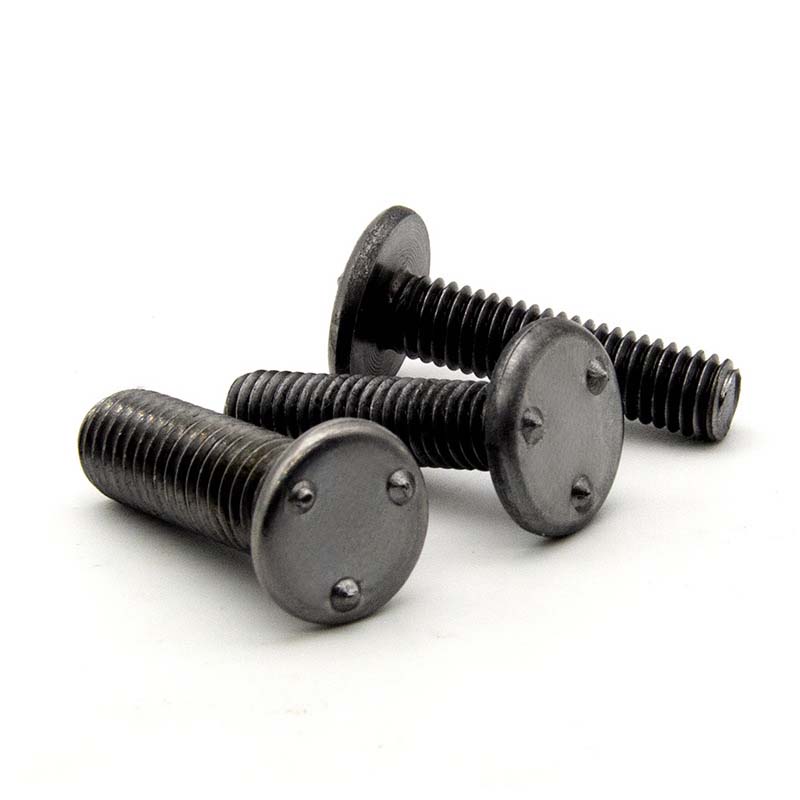

Najbolj značilna značilnost vijaka za varjenje z vrhnjo projekcijo je njegova edinstvena štrleča varilna ploščad na glavi. Ti stroji za točkovno varjenje imajo pravilne oblike in enotne velikosti. Med postopkom varjenja lahko natančno koncentrirajo tok, kar zagotavlja stabilen in zanesljiv rezultat varjenja z zagotovljeno kakovostjo varjenja. Zaradi prisotnosti konveksne varilne postaje je poškodba površine varjenih delov med postopkom varjenja relativno majhna, videz in zmogljivost varjenih delov pa je mogoče bolje ohraniti.
