Projekcijski podvarjeni vijak

Vijaki za varjenje s projekcijo, ki jih proizvaja tovarna Xiaoguo®, so posebej zasnovani za zahtevna varjenja. V proizvodnih obratih se običajno uporabljajo za pritrditev velikih komponent, kot so deli motorja ali deli okvirja. Skladni so z implementacijskim standardom QC/T 598-1999.

Model:QC/T 598-1999

Pošlji povpraševanje

Opis izdelka

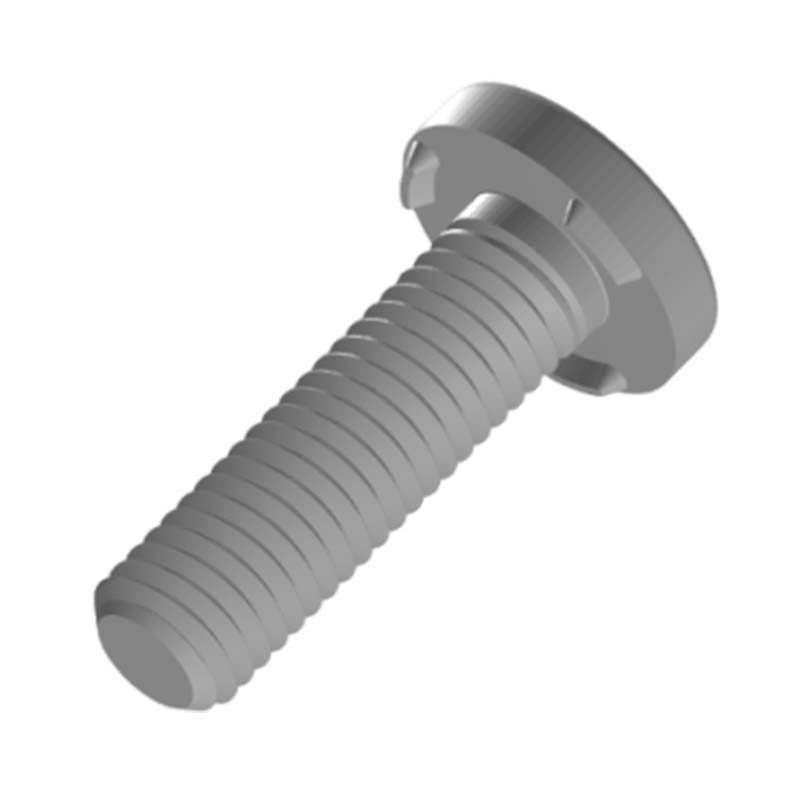

Glava štrlečega podvarjenega vijaka je v obliki okrogle plošče, preprosta in pravilna; vijak je raven, površina pa ima enakomerne in neprekinjene navoje, ki se uporabljajo za sodelovanje z maticami in drugimi komponentami za doseganje zategovanja. Celoten dizajn je preprost in praktičen.

Aplikacije

Ta podvarjeni vijak se uporablja pri splošnem mehanskem sestavljanju. Na primer, oprema, kot so obdelovalni stroji in kmetijski stroji, se uporablja za povezavo ohišja, osnove in nekritičnih komponent prenosa. Njihova stabilnost zagotavlja nemoteno delovanje opreme.

Projekcijski podvarjeni vijak se uporablja v industriji pohištva. Pri montaži miz, stolov in omarnih ohišij so fiksne plošče in okvirji varno pritrjeni. Okrogle glave niso štrleče, kar preprečuje praske in zagotavlja varnost in estetiko vsakodnevne uporabe. Uporabljajo se lahko tudi za popravilo zgradb. Začasne zgradbe, lahke jeklene konstrukcije ali pritrditev vrat in oken ter ograj je mogoče hitro povezati s temi metodami, da zadostijo zahtevam glede nosilnosti temeljev in vgradnje.

Projekcijski varjeni vijak je trdno privarjen in ima stabilno povezavo. Z metodo varjenja,vijakse lahko tesno kombinira z varjenim delom, kar tvori zelo močno povezavo. Manj verjetno je, da se bo zrahljal kot pri običajnih vijačnih povezavah. Povečajo kontaktno površino z varjenim delom. Pri zategovanju matice lahko enakomerneje porazdelijo pritisk in zmanjšajo pritisk na površino zvarjenega dela, s čimer preprečijo poškodbe ali deformacije zvarjenega dela.

Parametri in lastnosti izdelka

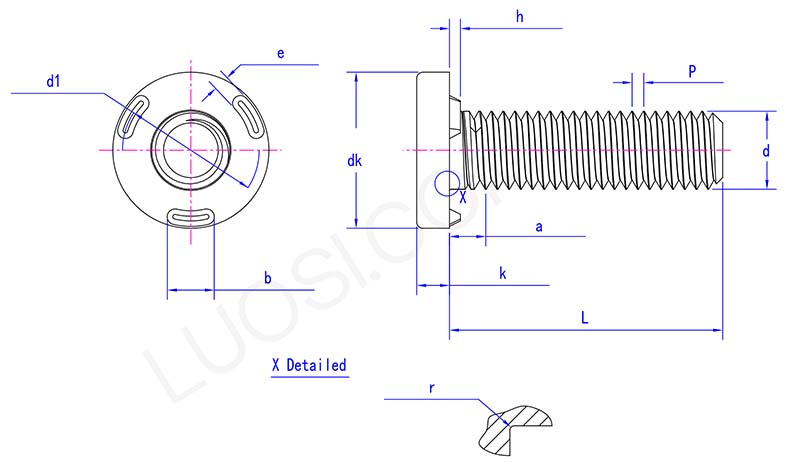

projection underweld screw parameter

pon	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk maks	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k maks	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
in maks	2.25	2.75	2.25	2.75
in min	1.75	2.25	1.75	2.25
b maks	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h maks	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r maks	0.6	0.7	0.9	1.2
največ	3.2	4	5	5

Struktura štrlečega varjenega vijaka je zelo stabilna. Okrogla glava je navpično povezana z vijakom, ki tvori tesno prileganje. Pod silo lahko učinkovito porazdeli pritisk in ni verjetno, da bi se deformiral ali zlomil, kar zagotavlja zanesljivost povezave. Za delovanje lahko uporabite običajne ključe in druga orodja. Posebna oprema ni potrebna. Namestitev in demontaža sta razmeroma enostavni, zaradi česar je priročen za kasnejše vzdrževanje in prilagajanje.
