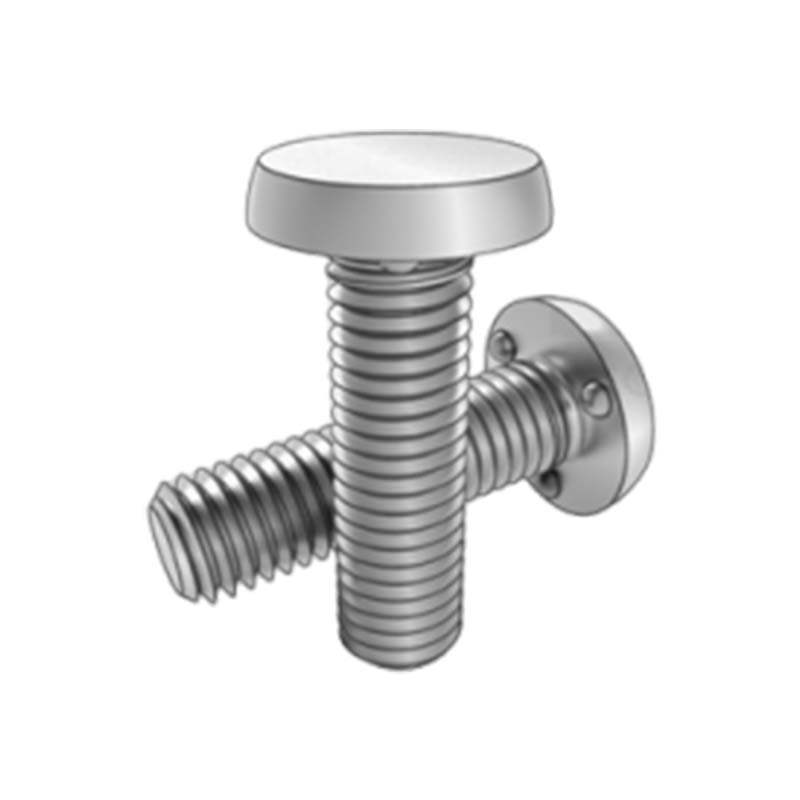

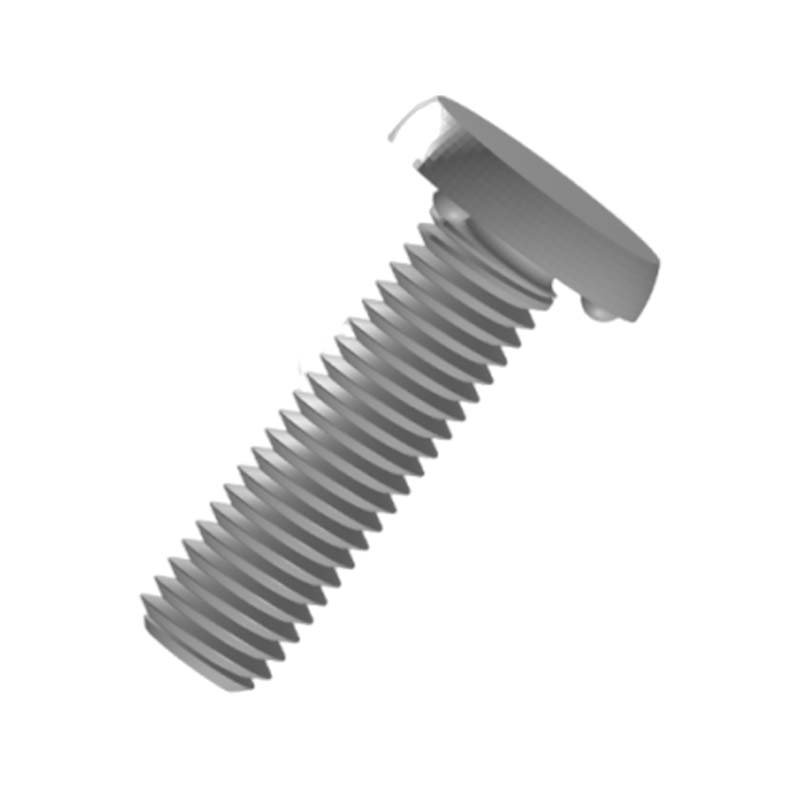

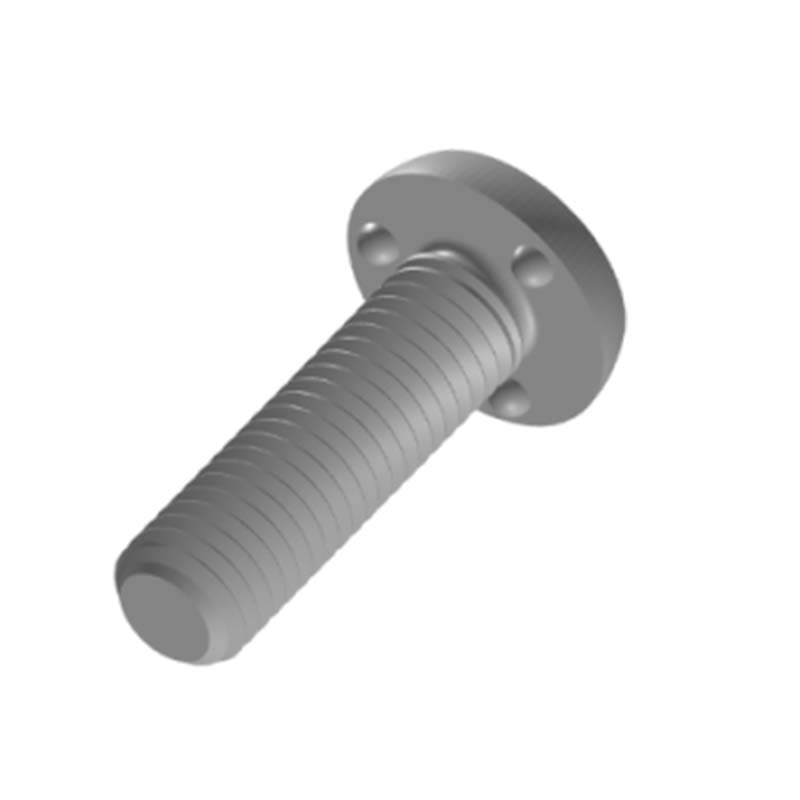

Varjeni vijak z okroglo glavo

Vijake za varjenje s štrlečo okroglo glavo je mogoče trdno privariti na kovinsko površino z navoji na vrhu in jih je mogoče uporabiti za povezovanje drugih komponent. Primerni so za mehansko opremo, jeklene okvirje ali industrijske plošče. Xiaoguo® je proizvajalec pritrdilnih elementov z več kot desetletnimi izkušnjami in popolnimi izvoznimi kvalifikacijami.

Model:Q 198-2012

Pošlji povpraševanje

Opis izdelka

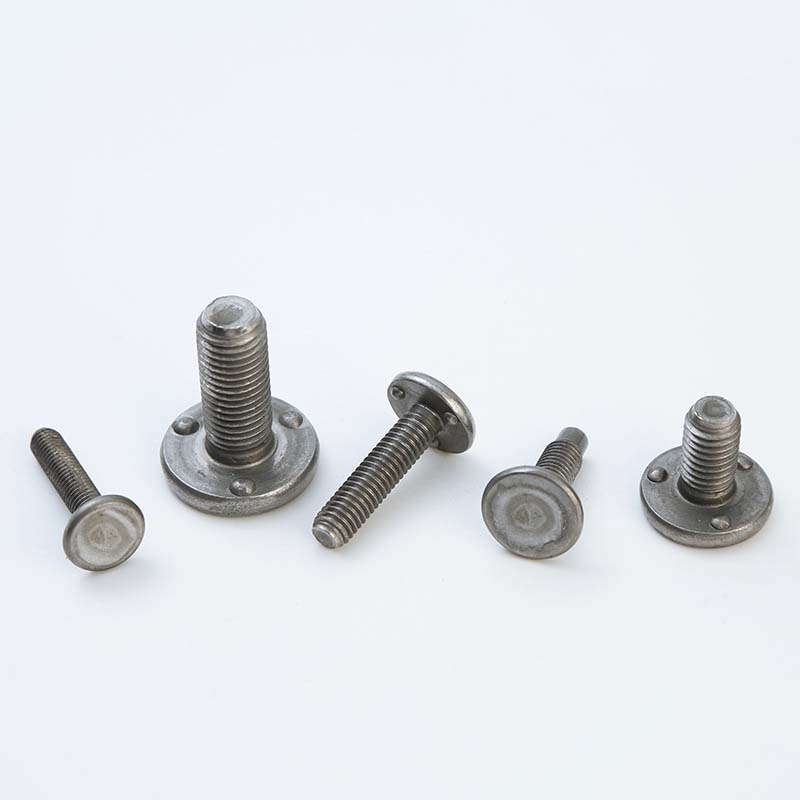

Varjeni vijaki z okroglo glavo so sestavljeni iz navojne palice in prirobnice večje velikosti. Del navojne palice ima standardne navoje in se lahko tesno prilega z ustrezno matico. V primerjavi z glavami navadnih sornikov je večja, debelejša, običajno okrogla in ima gladko površino.

Lastnosti in aplikacije

Najpomembnejša značilnost varilnega vijaka z okroglo glavo je njegovo močno varjenje in odlična stabilnost povezave. S postopkom varjenja se lahko vijaki trdno povežejo z zvarom in tvorijo zelo stabilno povezavo, kar znatno zmanjša tveganje popuščanja. Njegova velika prirobnica lahko poveča kontaktno površino z varjenim materialom. Pri zategovanju matice se lahko pritisk enakomerno porazdeli, s čimer se izognemo prekomernemu pritisku na površino zvara, s čimer preprečimo poškodbe ali deformacije zvara.

Ta varilni vijak ima ploščo s prirobnico. Oblika in velikost plošče s prirobnico sta bili natančno zasnovani, pri čemer imajo robovi morda določeno ukrivljenost ali posebne strukture. Med varjenjem se lahko bolje oprime zvara in poveča učinek varjenja. Natančnost obdelave navoja je visoka in se tesno prilega matici, kar zagotavlja učinek zategovanja po namestitvi. Celotna strukturna zasnova omogoča, da sornik učinkovito prenese silo na zvar, ko je pod obremenitvijo.

Na področju avtomobilske proizvodnje se projekcijski varjeni vijak pogosto uporablja. Pri izdelavi avtomobilskih podvozij se z njim pogosto pritrdijo različni deli sistema vzmetenja. Na primer, pri povezovanju vzmetnih drogov, amortizerjev itd. na okvir šasije, se le-ti najprej privarijo na ustrezne položaje na okvirju, nato pa se komponente vzmetenja namestijo z uporabo navojev na vijakih.

Varjeni vijak z okroglo glavo se uporablja pri izdelavi kuhinjske opreme. V procesu izdelave kuhinjske opreme, kot so veliki komercialni štedilniki, pečice, pomivalni stroji in druge naprave, se bodo uporabljale. Na primer, pri nameščanju komponent, kot so okvir peči za komercialne peči in notranje police pečic, lahko z varjenjem te komponente varno pritrdite na glavno telo opreme.

Parametri izdelka

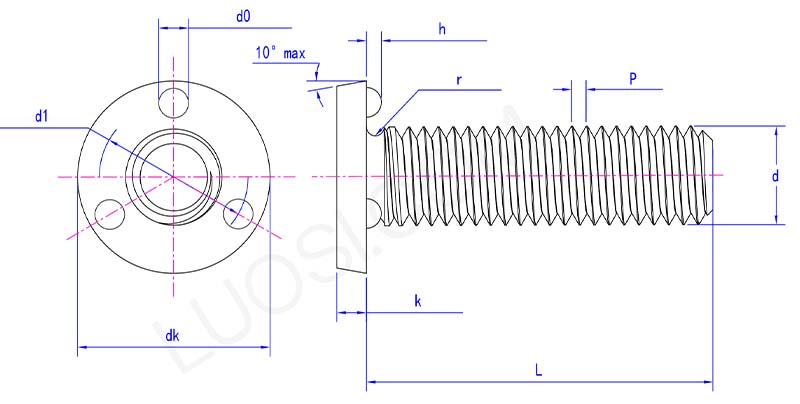

Round head projection weld screws parameter

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4
