Vijaki za varjenje spodnje projekcije

Vijake za varjenje spodnje projekcije je mogoče trdno privariti na kovinske površine. Na vrhu ima navoje in se lahko uporablja za povezovanje delov. Primerni so za težke stroje, jeklene konstrukcije ali industrijsko opremo, ki zahteva trdno in trajno pritrditev. Podjetje Xiaoguo® ponuja praktične možnosti.

Model:QC/T 598-1999

Pošlji povpraševanje

Opis izdelka

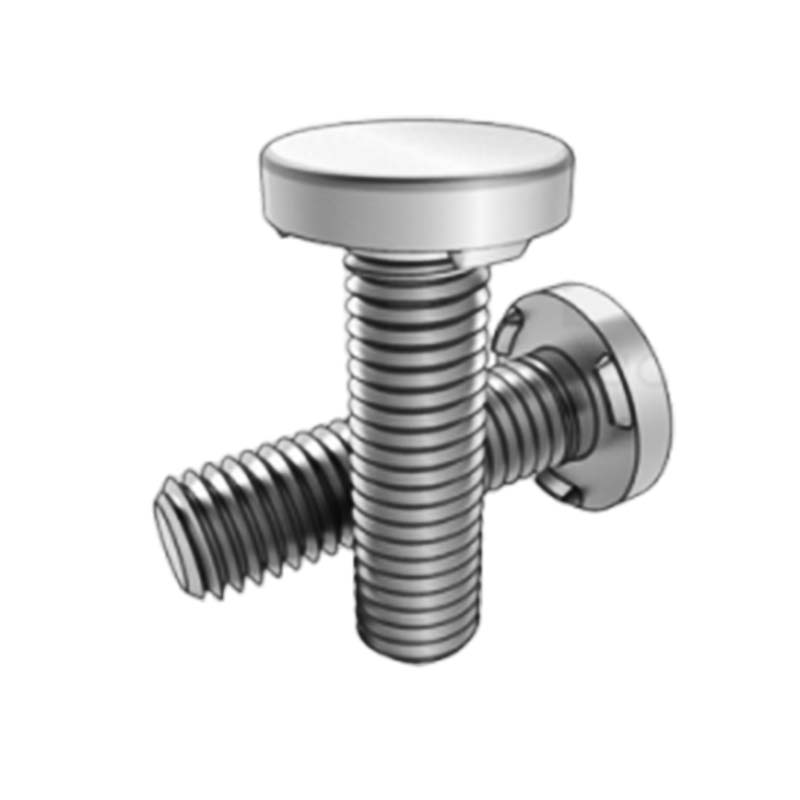

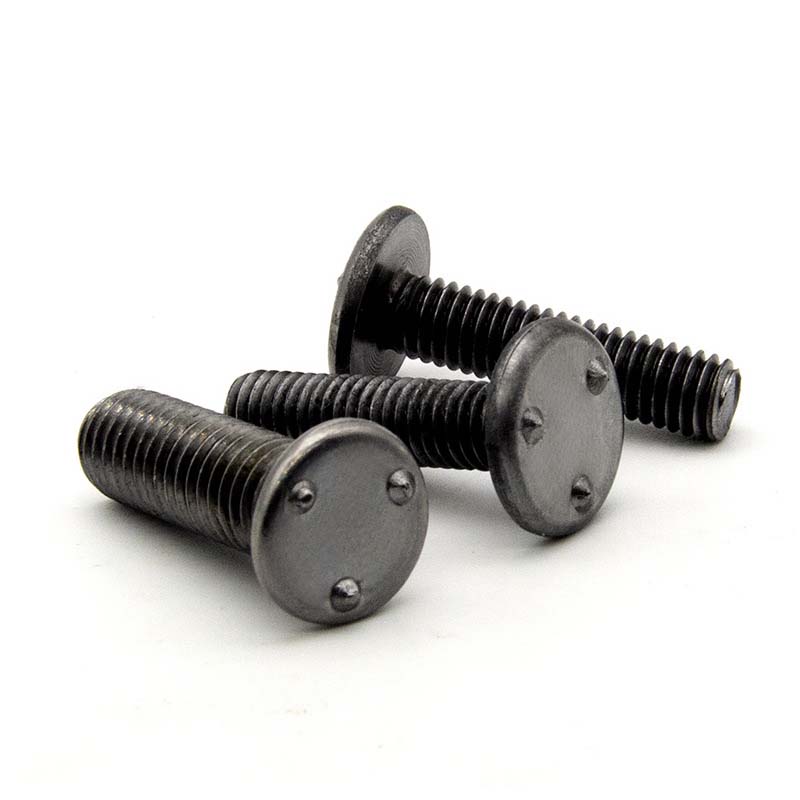

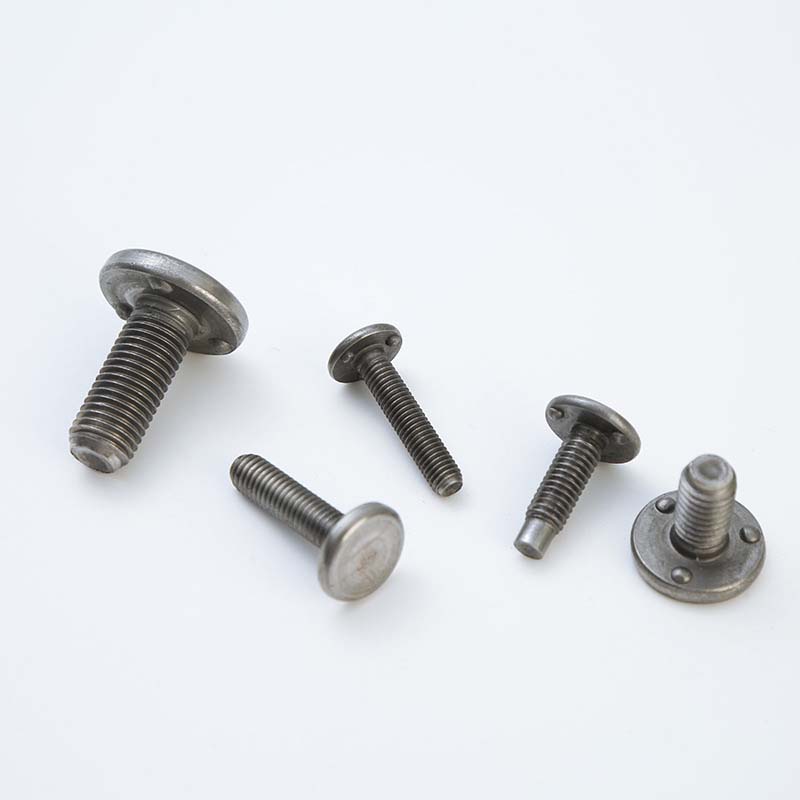

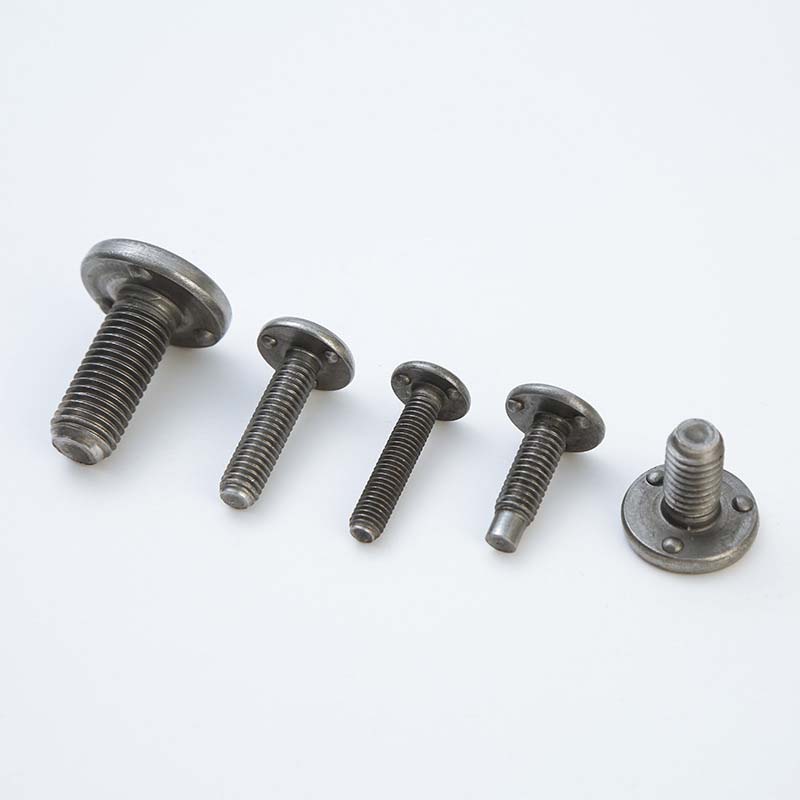

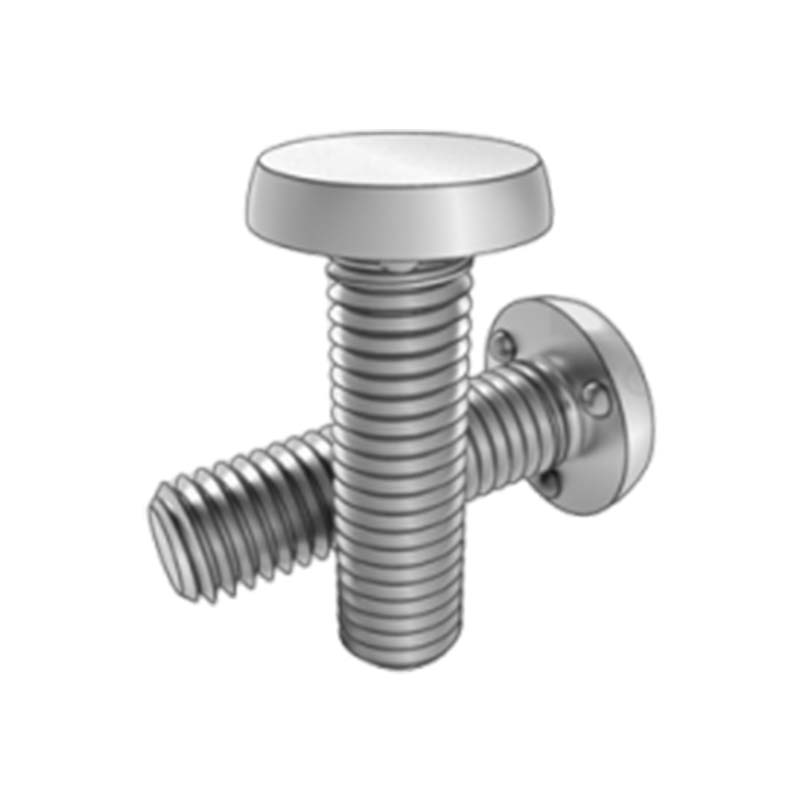

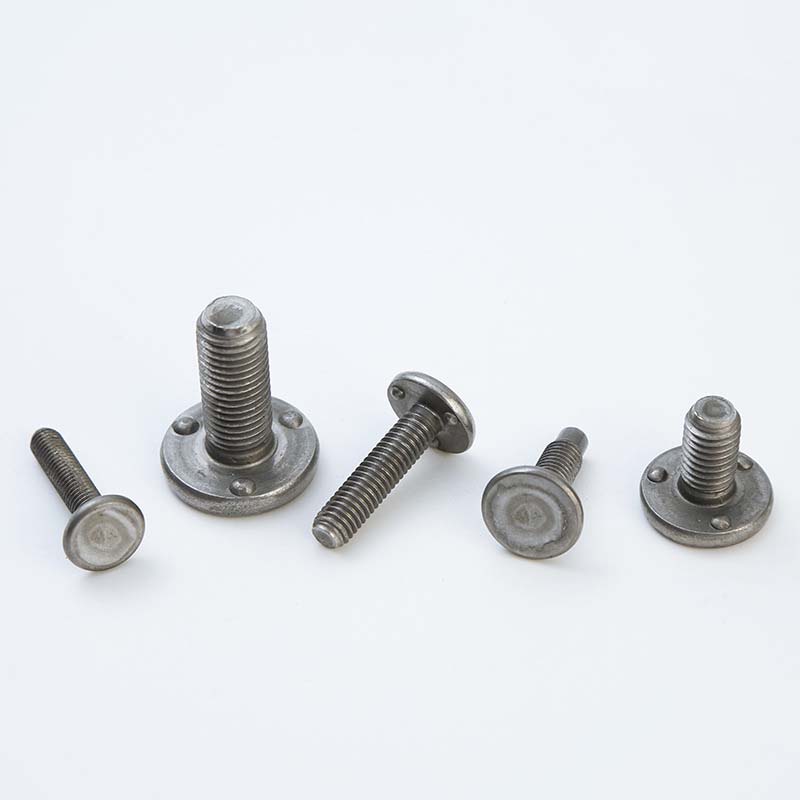

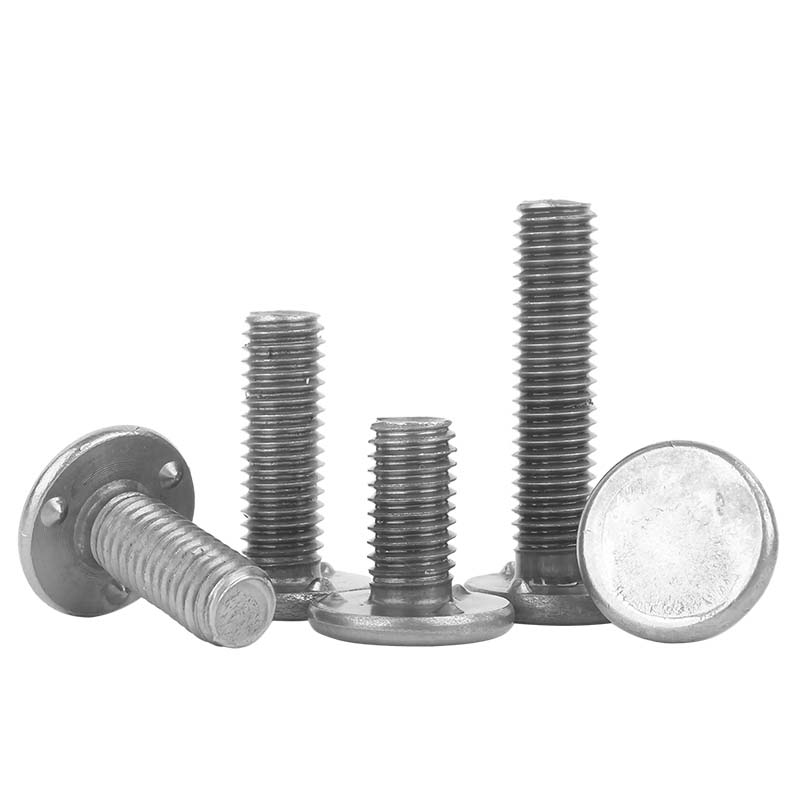

Glava varilnih vijakov, ki štrlijo na dnu, je okrogle oblike in ima majhne varilne točke. Vijak je cilindrične oblike in na njegovi površini so vgravirani navadni in fini navoji. Na voljo so v različnih velikostih.

Aplikacije

Projekcijski varjeni vijak se uporablja pri dekoraciji zgradb. V notranji dekoraciji se ti vijaki uporabljajo za pritrditev vrat in oken, okrasnih plošč, stropnih tramov in drugih komponent; v nekaterih manjših priključnih delih jeklenih konstrukcijskih objektov se lahko uporabljajo tudi za povezavo. So zelo priročni.

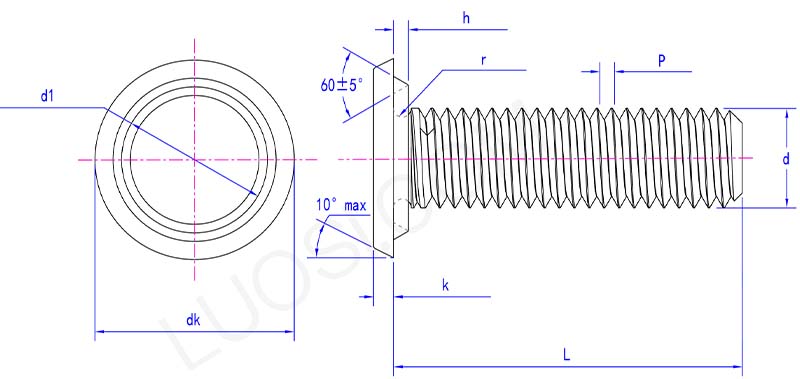

bottom projection weld screws parameter

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3

Vijaki za varjenje spodnje projekcije se uporabljajo tudi v mehanski predelovalni industriji. Uporabljajo se za splošno sestavo mehanske opreme, kot je povezava sestavnih delov v majhnih strojih in instrumentih, ki zagotavljajo, da vsak del stroja med delovanjem ostane v fiksnem položaju in deluje stabilno.

Ta projekcijski varjeni vijak se uporablja pri sestavljanju elektronskih naprav. Za povezave nekaterih ohišij elektronskih naprav in notranjih nosilcev, ki imajo visoke zahteve glede videza in potrebujejo določeno trdnost zategovanja, je ta vrsta vijaka zelo primerna. Zagotavlja stabilno povezavo brez vpliva na videz opreme.

Lastnost izdelka

Varjeni vijaki na spodnji strani imajo razmeroma gladko površino po namestitvi, zaradi česar je manjša verjetnost, da bodo opraskali ljudi ali druge predmete. Varilne točke na glavi se lahko uporabljajo za predhodno varjenjevijakna določeno komponento, kar olajša naknadno sestavljanje. Natančnost navoja je visoka, kar mu omogoča, da se tesno poveže z ustrezno matico, kar zagotavlja zanesljiv učinek pritrditve in ohranja dobro zmogljivost povezave tudi po večkratnem razstavljanju in ponovnem sestavljanju.
