Metrični vijak za uporovno projekcijsko varjenje

Metrični vijak za uporovno štrleče varjenje je posebej zasnovan za uporovno točkovno varjenje. Majhne izbokline na podstavku se med varjenjem stopijo in tvorijo trdno vez s kovinsko površino. Podjetje Xiaoguo® ima na voljo veliko zalog.

Model:BS 7670-1-2004

Pošlji povpraševanje

Opis izdelka

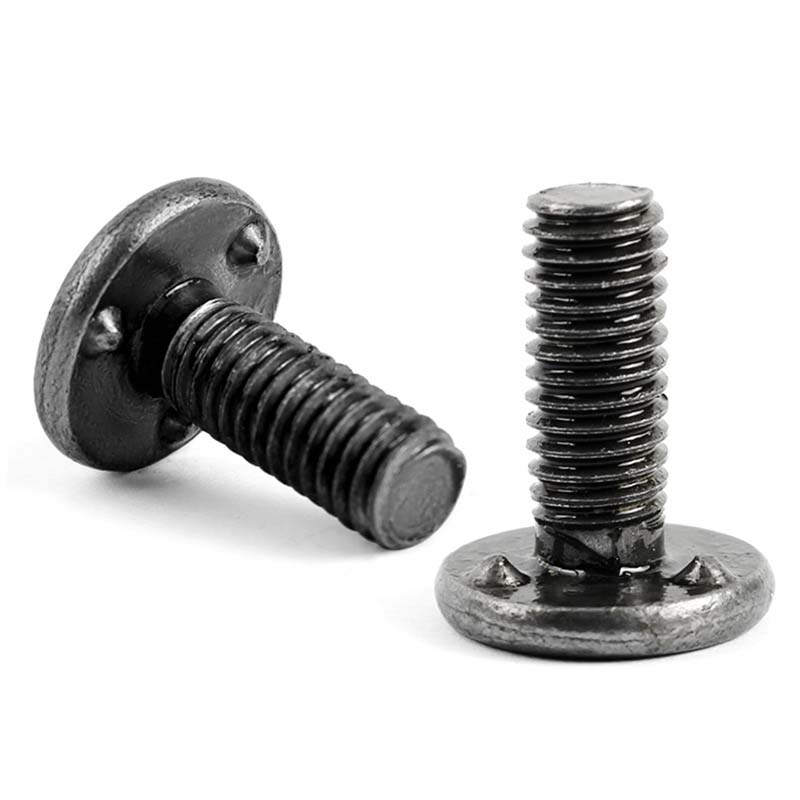

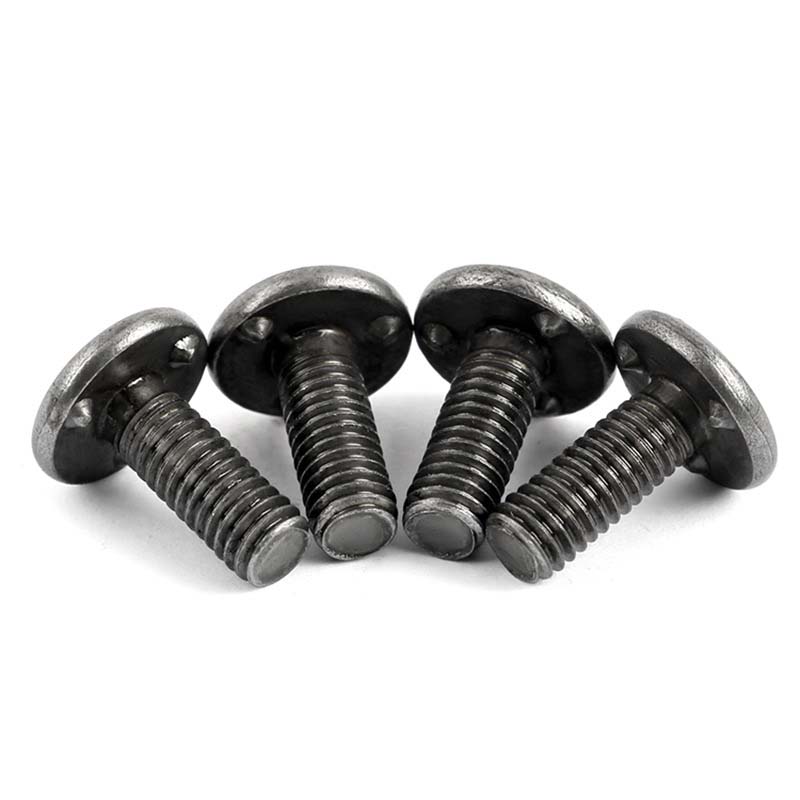

Metrični vijak za uporovno projekcijsko varjenje je v glavnem sestavljen iz telesa vijaka in glave s posebno štrlečo strukturo. Del telesa vijaka ima standardne metrične navoje, kar je priročno za ujemanje z ustreznimioreškiali komponente z notranjimi navoji.

Parametri izdelka

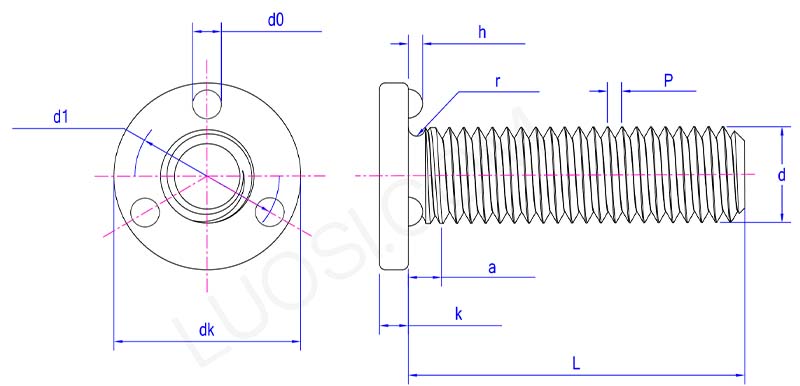

metric screw for resistance projection welding parameter

pon	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
največ	1.25	1.75	2	2.5	3.13	3.75	4.38
dk maks	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k maks	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 maks	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 maks	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h maks	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r maks	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Značilnosti izdelka

Metrični vijak za uporovno štrleče varjenje je edinstven izboklin na glavi. Ti izrastki imajo pravilne oblike in enotne velikosti. Med varjenjem lahko natančno koncentrirajo tok, kar zagotavlja stabilen in zanesljiv varilni proces ter znatno izboljša kakovost varjenja. Zaradi koncentrirane sile na izboklinah ima postopek varjenja razmeroma majhen toplotni vpliv na druge dele obdelovanca.

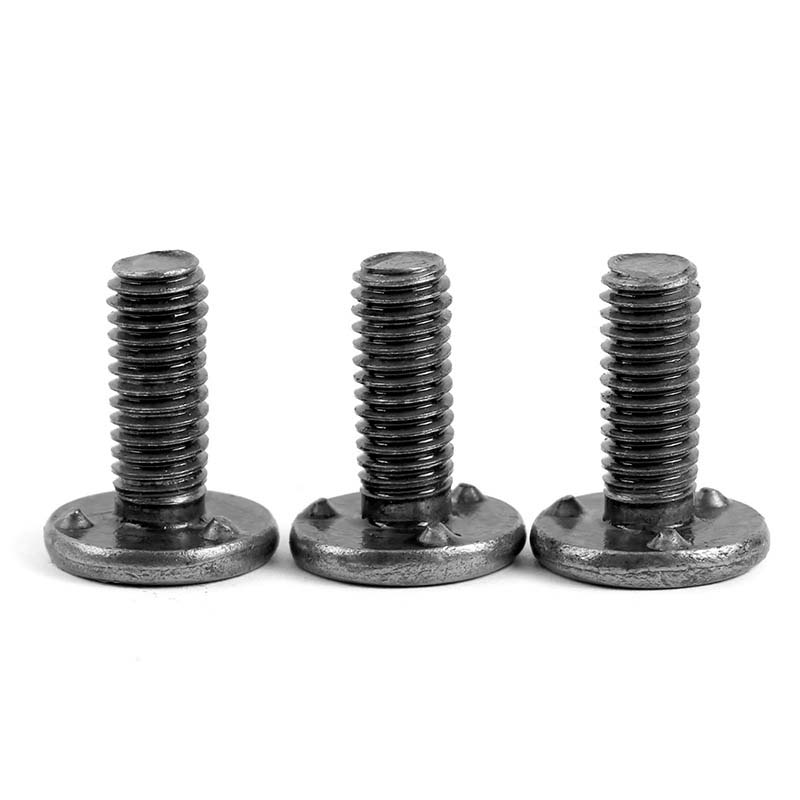

Ti metrični vijaki imajo tri majhne štrline blizu glave. Z varilno pištolo jih pritisnite na kovino. Izbokline bodo takoj usmerile toploto, stopile konico in povzročile, da se glava vijaka spoji s površino. To hitro ustvari močno, poravnano nameščeno navojno konico.

V primerjavi z običajnim varjenjem projekcijski zvarni vijak zahteva posebno varilno pištolo, vendar je čistejši/hitrejši kot čepi za obločno varjenje. Ni potrebe po zaščitnem plinu ali keramičnih distančnikih. Varjenje z vtičnico lahko natančno nadzoruje varilne točke, kar zagotavlja vedno dosledne rezultate.

Metrični vijak za uporovno projekcijsko varjenje se lahko uporablja za vzdrževalna vrata cevovodov HVAC. Uporabite jih za uporovno točkovno varjenje, s čimer lahko dosežete trajno zaklepanje. Okoli odprtine privijte vijake M4. Inšpekcijska vrata pritrdite s podložko. Navoji se ne bodo zrahljali, če filter zamenjate vsako četrtletje. Zmanjšajte število klicev za vzdrževanje za 90 %.
