Tip U3 štrleči privarjeni čep

Izbočene varjene čepke tipa U3 je enostavno privariti na jeklene površine, njihovi metrični navoji pa se popolnoma prilegajo standardnim maticam. Zelo primeren je za hitro povezavo v kovinskih projektih. Dobavitelj Xiaoguo® strogo upošteva standarde IFI 148-1-2002.

Model:IFI 148-1-2002

Pošlji povpraševanje

Opis izdelka

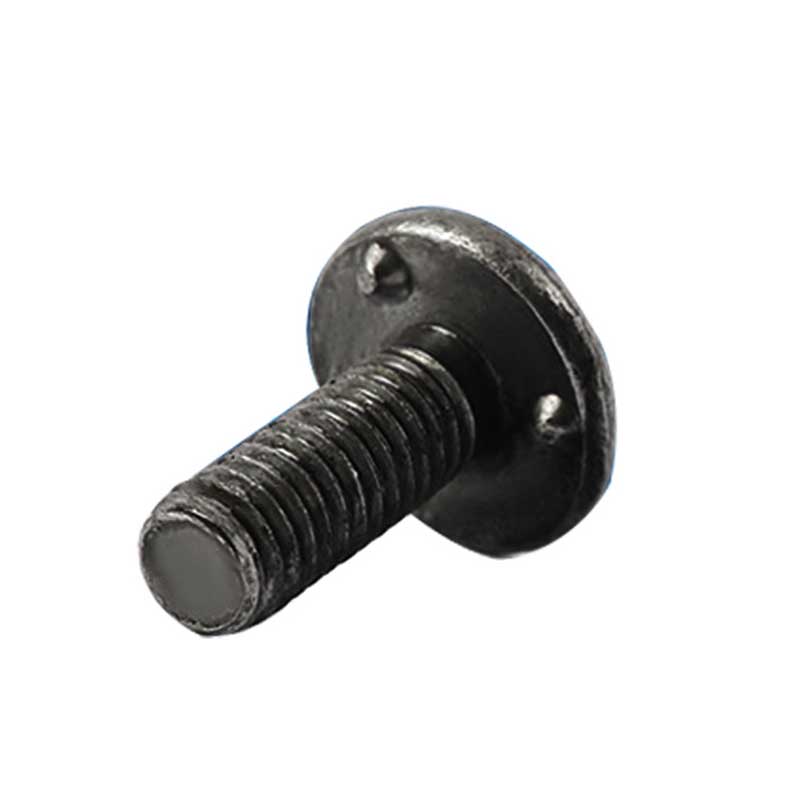

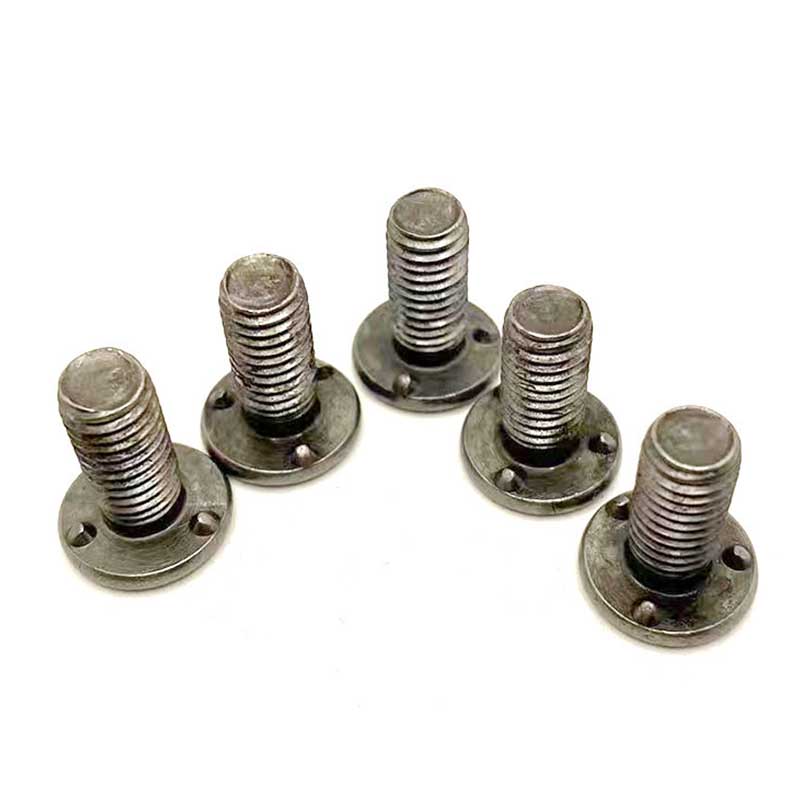

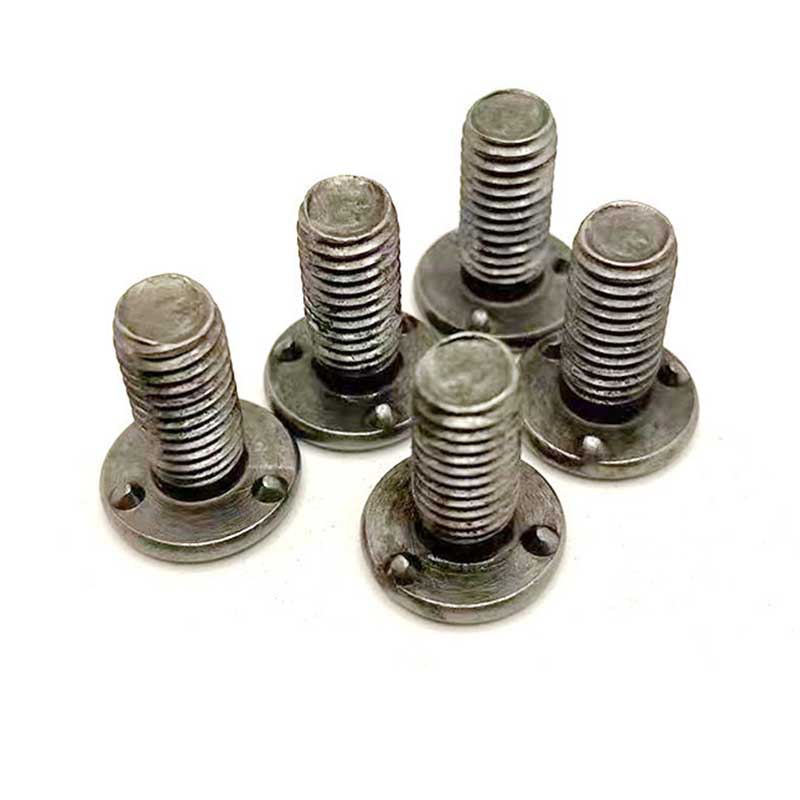

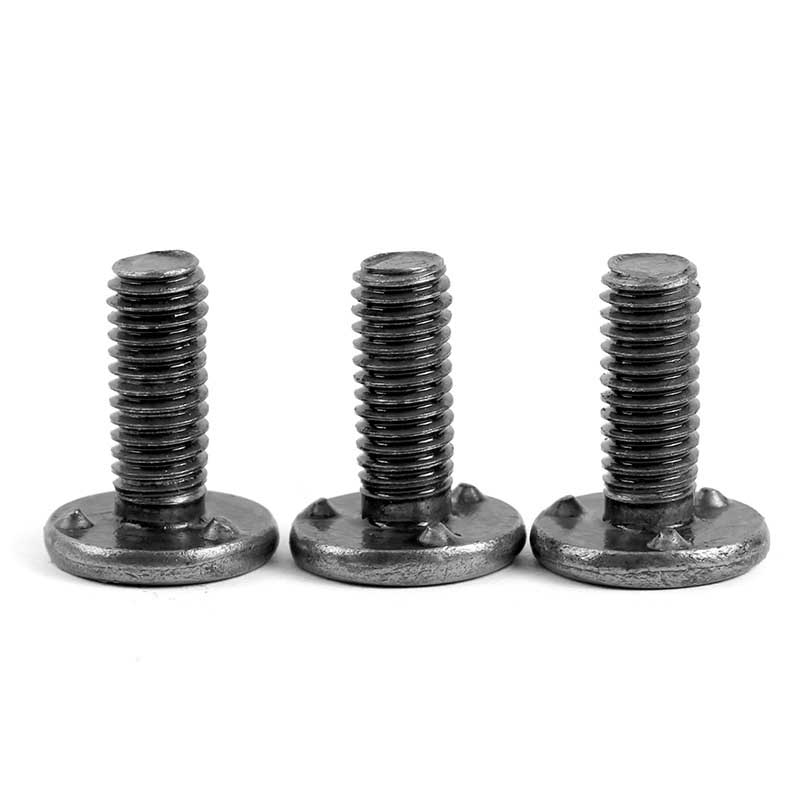

Tip U3 štrleči varilni čep je pritrdilni del, posebej zasnovan za varilne instalacije. Na videz so trije simetrično razporejeni majhni izboklini pod glavo tega čepa in ti trije izboklini so ključne strukture, ki se uporabljajo za varjenje.

Aplikacije in parametri

pon	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk maks	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k maks	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

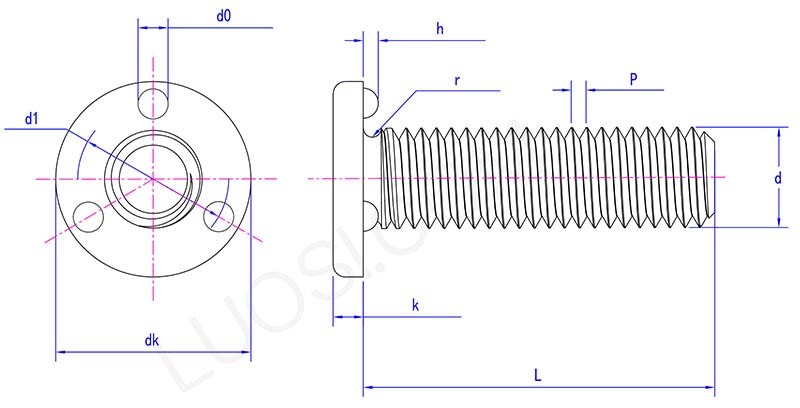

Type U3 projection weld stud parameter

Izbočene varjene čepke tipa U3 je mogoče uporabiti za pritrditev kabelskih snopov priklopnikov. Lahko rešijo problem kabelskih vezic, ki se zataknejo v kabelski snop prikolice. Privarite jih neposredno na okvir prikolice vsakih 12 palcev. Njegov obročast varilni obroč se temeljito tali in hitrost varjenja je visoka. Vpenjalni kabelski snop je pritrjen na čep brez vrtanja. Na grobih cestah je njegova potresna zmogljivost boljša kot pri lepljenih nosilcih.

Za konstrukcijo nosilcev solarnih panelov se uporabljajo štrleči varjeni čepi tipa U3. Če želite sončne tirnice namestiti na tanko valovito streho, lahko preprečijo puščanje. Privarite solarno tirnico skozi strešno ploščo na spodnjo gredo. Talilno tesnjenje lahko prepreči pronicanje vode. Pritrdite vodilo neposredno na zatiče s sorniki.

Štrleči varjeni čepi tipa U3 za pritrditev transportnih tirnic. Vodilni vijaki na tankem okvirju so odpadli, zato ga lahko uporabite za ojačitev nosilca. Zvarite vzdolž okvirja vsakih 18 palcev. Pritrdite vodilo na zatiče s sorniki. Zmanjšajte čas izpadov v živilskih tovarnah, ki jih povzroči odtrganje niti.

Varjenje

Izbočeni varjeni čepi tipa U3 med varjenjem se lahko tri štrline pod glavo popolnoma dotaknejo površine obdelovanca. Zaradi toplote, ki jo ustvari varilni tok, se izbokline in obdelovanec hitro stopijo in zlijejo skupaj ter tvorijo zelo stabilno povezavo, ki lahko prenese znatne natezne in strižne sile.
