Vijak za varjenje spodnje projekcije

Spodnji projekcijski varjeni vijak je mogoče privariti na površino kovine, njegov navojni konec pa lahko uporabite za povezovanje drugih komponent. Primerni so za mesta, kjer mehanska oprema, jekleni okvirji ali industrijske plošče zahtevajo trdno in trajno podlago. Xiaoguo® je zanesljiva blagovna znamka, izdelki izpolnjujejo ustrezne standarde kakovosti.

Model:QC/T 598-1999

Pošlji povpraševanje

Opis izdelka

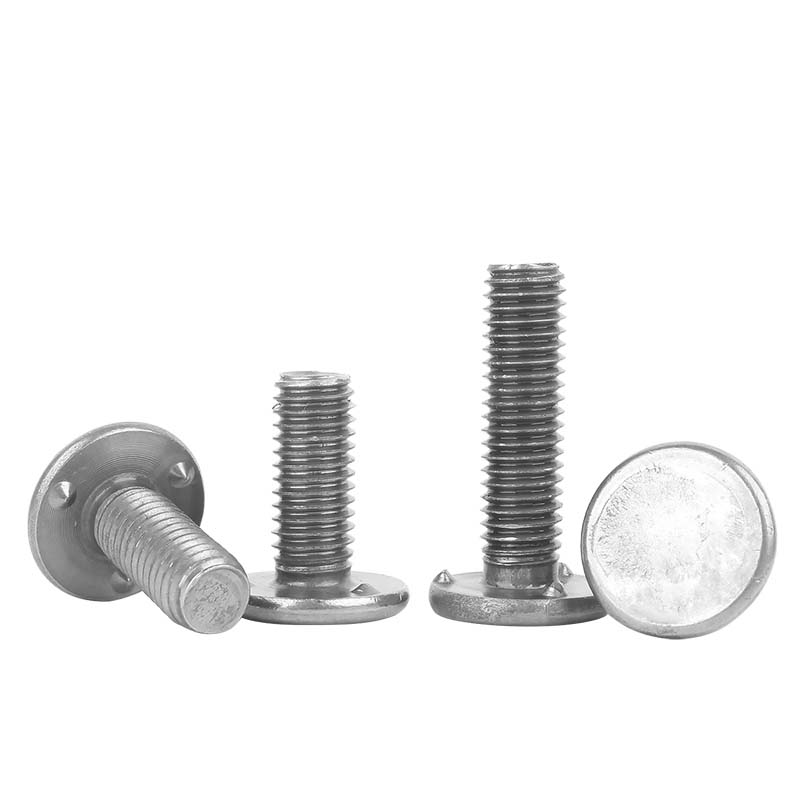

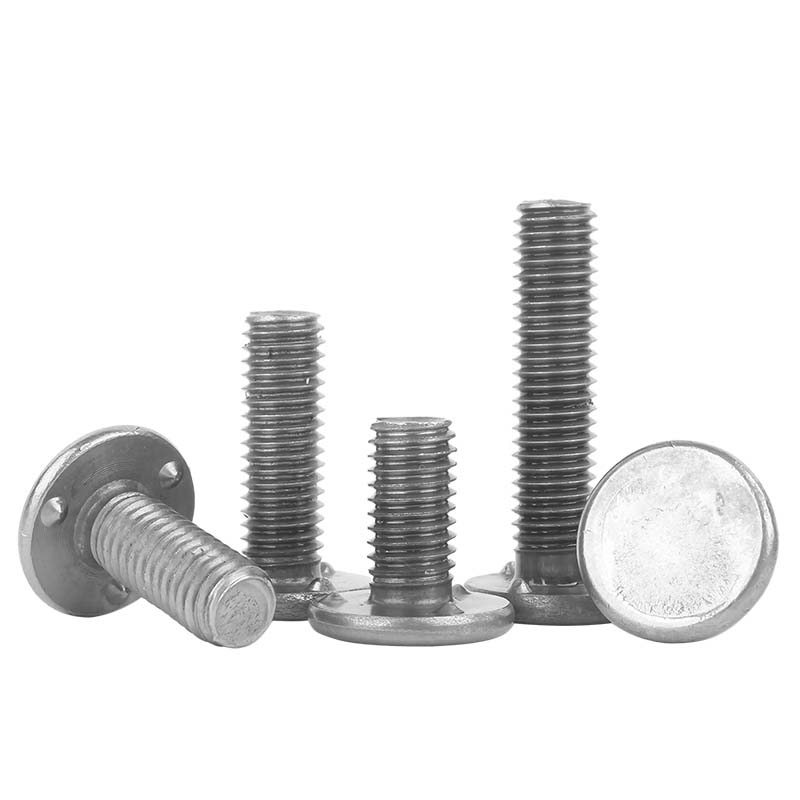

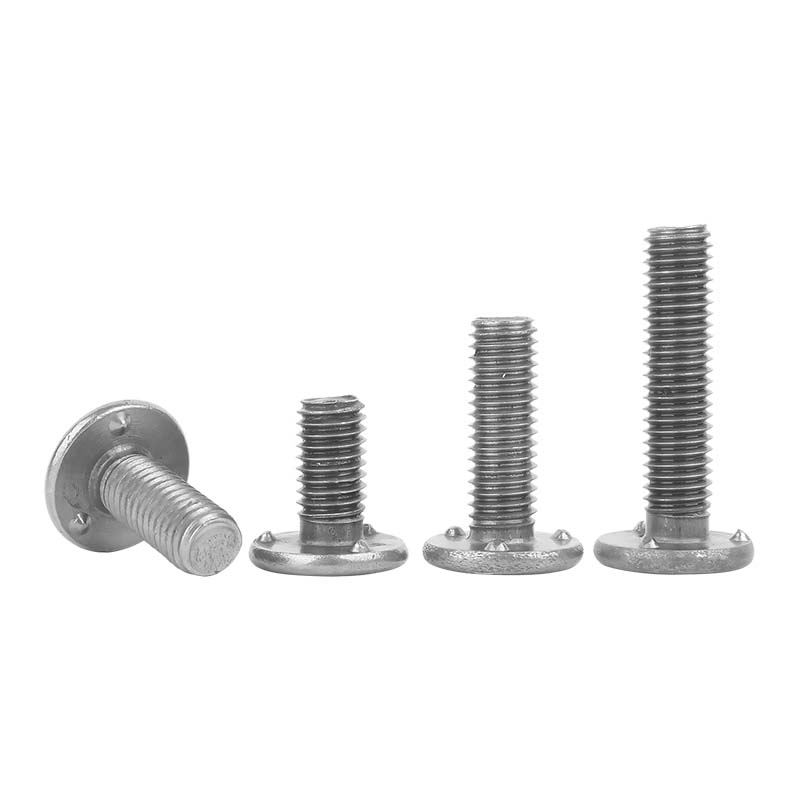

Glava vijaka za varjenje na spodnji strani je okrogla, gladka in pravilna, z varjenimi točkami in se uporablja v scenarijih, kot sta varjenje in pritrjevanje. Vijak je cilindrične oblike, na površini pa ima pravilne navoje. Niti so neprekinjene in enotne.

Parametri izdelka

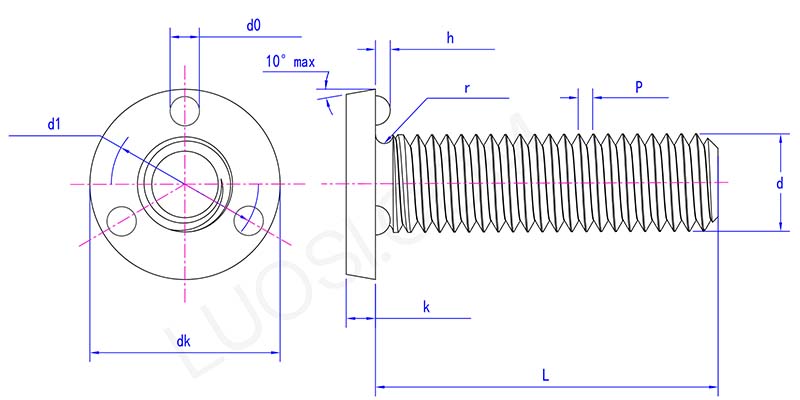

bottom projection weld screw parameter

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Aplikacije

Pri gradnji projektov jeklenih konstrukcij, kot so mostovi in velike zgradbe, se uporabljajo vijaki za varjenje na dnu. Zagotovijo lahko, da so vsi sestavni deli jeklene konstrukcije varno povezani, sposobni prenesti velike obremenitve in napetosti ter zagotavljajo varnost in stabilnost gradbene konstrukcije.

pontaža vseh vrst strojne opreme ne more brez štrlečih varilnih vijakov. Na primer, različne komponente opreme, kot so obdelovalni stroji, motorji in veliki stroji, so tesno povezani z vijaki, da se zagotovi normalno delovanje strojev. Med postopkom sestavljanja motorja se na primer uporabljajo vijaki za natančno povezavo različnih komponent, ki zagotavljajo stabilnost in zanesljivost motorja med delovanjem.

Projekcijski varjeni vijak se uporablja v petrokemični industriji. Za priključke različne opreme, kot so rezervoarji, cevovodi, ventili itd., so potrebni posebni vijaki, odporni na visoke temperature in korozijo. Ti vijaki lahko zagotovijo stabilno delovanje opreme v zapletenih kemičnih okoljih in preprečijo nesreče, kot je puščanje.

Značilnost izdelka

Varilne točke spodnjih štrlečih varilnih vijakov se lahko uporabijo za predhodno varjenje vijakov na obdelovanec, kar olajša kasnejše sestavljanje. Vijak ima pravilne in neprekinjene enakomerne navoje, ki jih je mogoče uskladitioreškiin druge komponente. Prilagodijo se materialom različnih debelin in izpolnjujejo različne montažne zahteve.
