Vzmetne podložke

Vzmetne podložke, ki jih proizvaja tovarna Xiaoguo®, imajo naravno elastičnost. Ko so zategnjeni, bodo na vijake in matice nenehno izvajali obratno elastično silo, kar učinkovito preprečuje, da bi se vijaki in matice zrahljali.

Pošlji povpraševanje

Opis izdelka

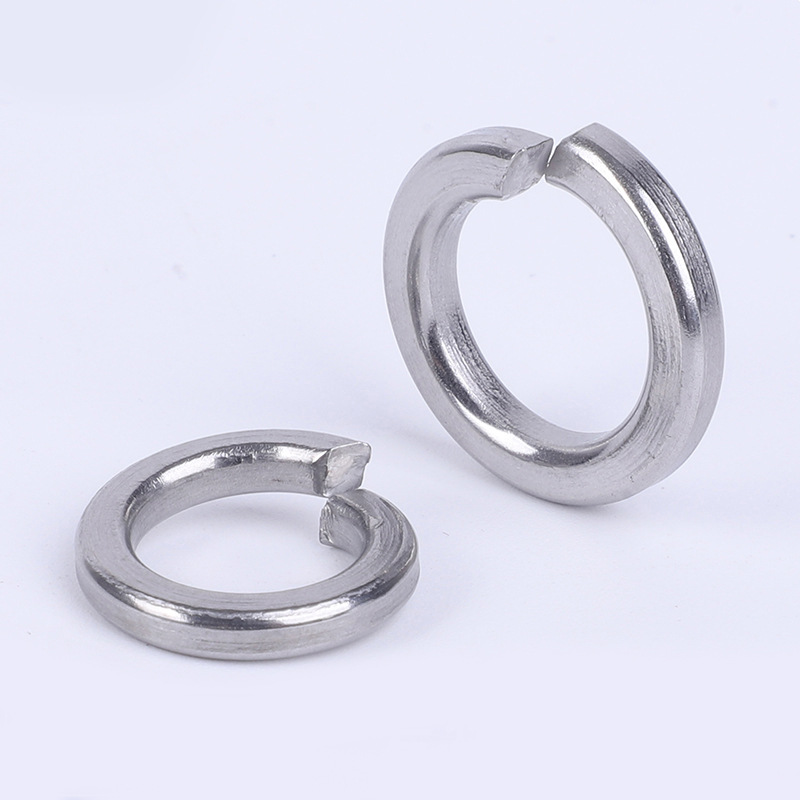

Vzmetne podložke, splošno znane kot vzmetna podložka, elastična podložka ali zaklepna podložka, so kovinsko tesnilo z zarezo, ki rahlo štrli. Material je večinoma ogljikovo jeklo in nerjavno jeklo. Posebej je zasnovan za uporabo v kombinaciji z glavami vijakov in maticami. S svojo lastno elastičnostjo preprečuje popuščanje vijaka zaradi tresljajev opreme.

Preprosto povedano, vzmetne zaklepne podložke so "odporna sila z elastičnostjo", ki je vstavljena med vijak in obdelovanec. Je razmeroma poceni, majhne velikosti, zavzema malo prostora, ima preprosto strukturo in je enostaven za namestitev. Je eden najpogostejših delov proti zrahljanju, ki se uporablja v industrijski proizvodnji, avtomobilih, strojih, električnih napravah in sestavljanju DIY.

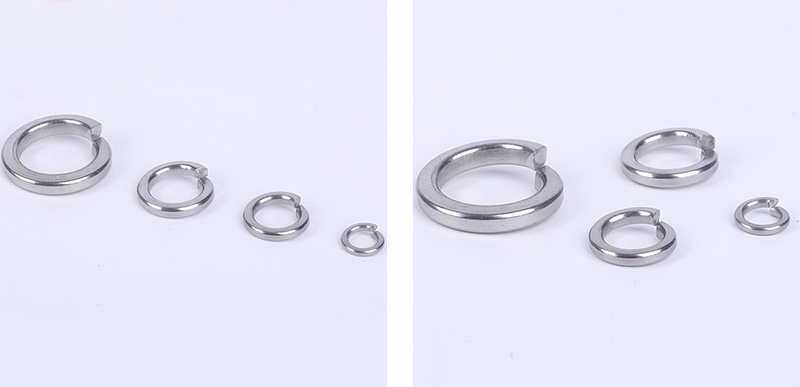

Spring Lock Washers

Kako izvesti delo?

Ko vidite obliko vzmetnih zapornih podložk, postane vse jasno - ne gre za ploščat okrogel obroč, temveč za kovinski obroč, ki je bil enkrat odrezan, pri čemer je izrezana odprtina zamaknjena navzgor in navzdol. Njegov presek je nagnjen in ravno zaradi te oblike ima že po naravi elastičnost.

Postopek dela je pravzaprav precej preprost:

（1）Namestitev: Namestite vzmetne podložke na vijak in jih postavite pod glavo vijaka ali matico.

（2）Zategovanje: Ko je matica obrnjena navzdol, bo vzmetna podložka potisnjena navzdol. Vzmetna podložka, ki je bila na odrezanem robu v stanju premikanja navzgor in navzdol, je sploščena, kar ustvarja silo, ki potiska nazaj.

（3）Proti zrahljanju: Ko je vzmetna podložka sploščena, se še naprej poskuša "vzmeti nazaj". Nasprotnosmerna elastičnost, ki nastane zaradi tega, bo povečala trenje na celotni povezavi in se tako uprla zrahljanju, ki ga povzročajo vibracije. Hkrati bodo sploščeni konci vzmetne podložke ustvarili ostre robove, ki bodo predrli glavo vijaka in površino obdelovanca, kar bo povzročilo fizični "zaklepni" učinek, ki dodatno preprečuje, da bi se vijak vrtel nazaj.

Funkcija proti zrahljanju vzmetnih zapornih podložk je dosežena z dvema stvarema: ena je trenje, ki ga povzroča elastičnost, druga pa je ugrizna sila, ki nastane, ko ostri robovi predrejo površino.

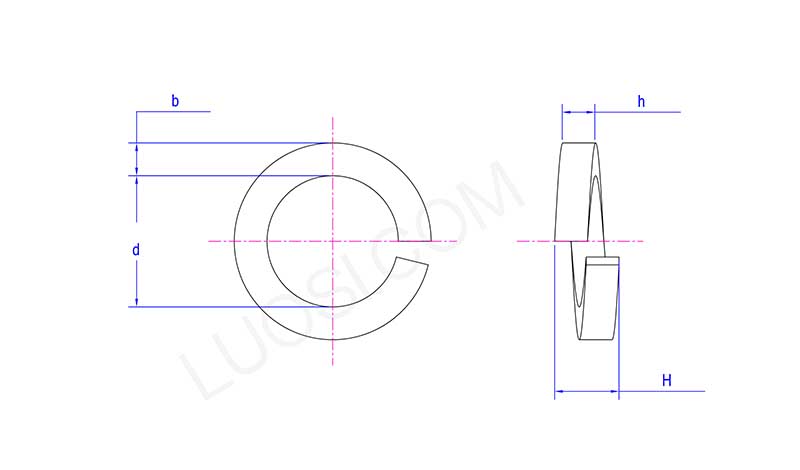

Spring Lock Washers

pon	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
