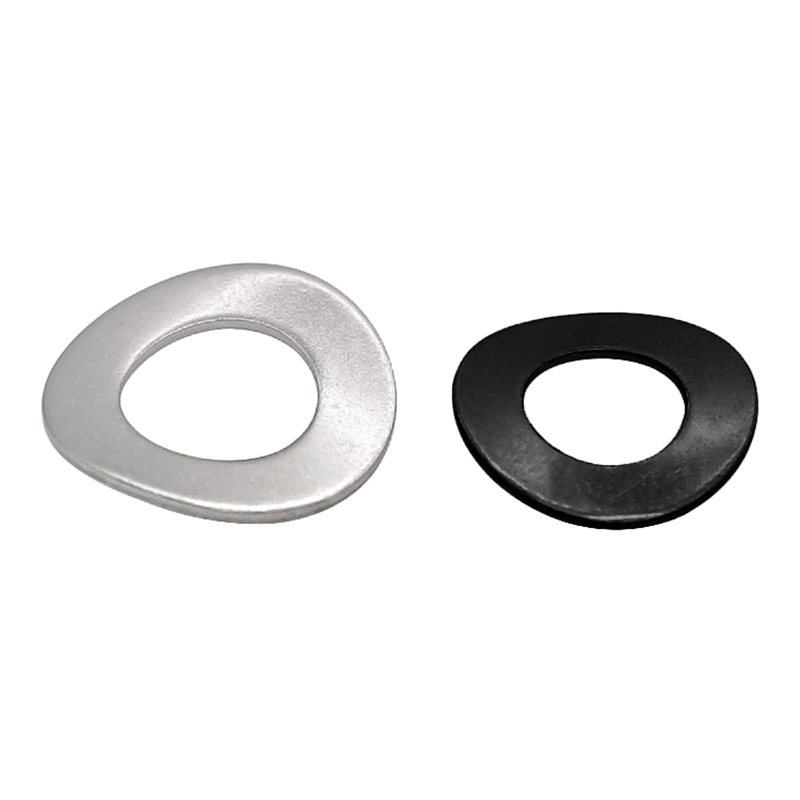

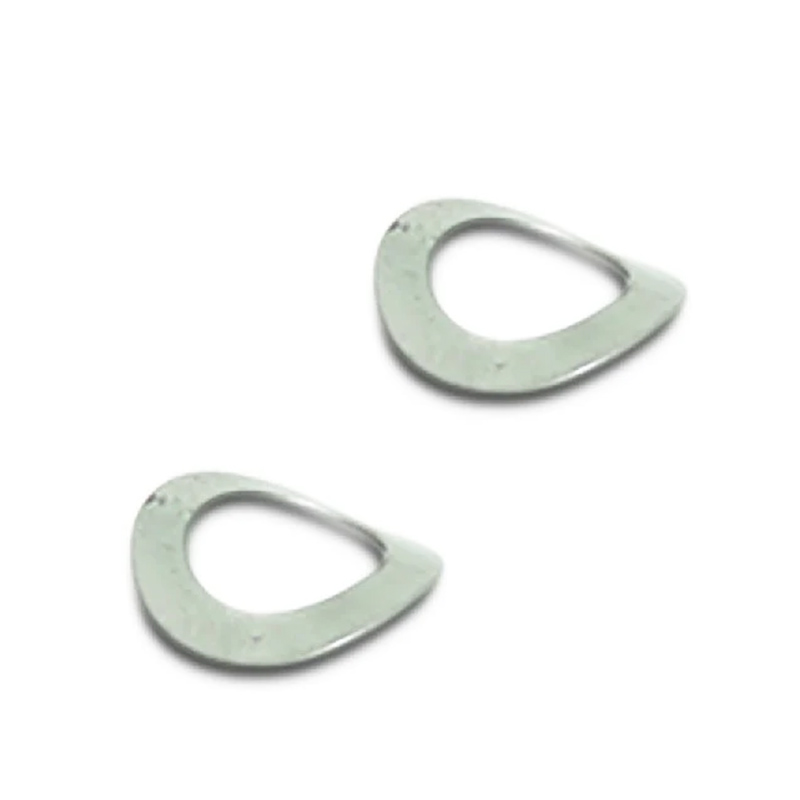

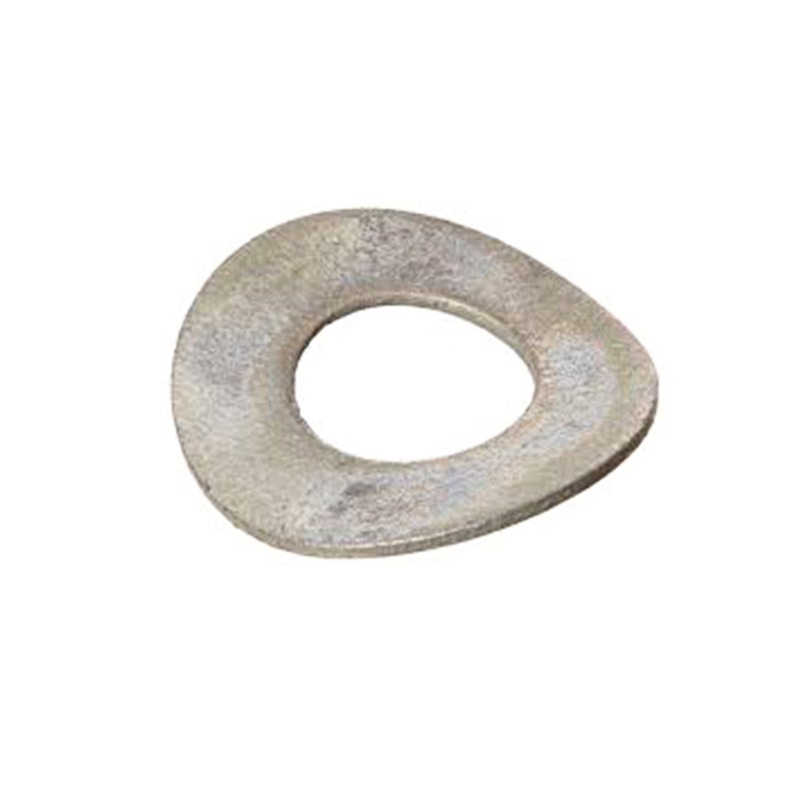

DIN 137A Specifikacije Ukrivljene vzmetne podložke
Tovarna Xiaoguo® na Kitajskem proizvaja ukrivljene vzmetne podložke po meri DIN 137A. Izberete lahko material, način površinske obdelave in druge podrobnosti, ki ustrezajo vašim specifičnim zahtevam. Samo sporočite nam svoje natančne specifikacije - z veseljem bomo poskrbeli za vaše naročilo po meri.
Pošlji povpraševanje
Opis izdelka
Načelo delovanja ukrivljenih vzmetnih podložk s specifikacijami DIN 137A temelji na elastični deformaciji kovine.
（1）Prosto stanje (ni nameščeno)
Ukrivljene vzmetne podložke s specifikacijami DIN 137A niso ravne v svojem naravnem stanju, ampak imajo izboklino v obliki loka (en val) ali več valov (več valov). V tem času ima naravno višino H, ki je večja od debeline t tesnila.
（2）Postopek stiskanja (zategovanje vijakov)
Ko so vijaki ali matice zategnjeni, so podložke stisnjene med glavo/matico vijaka in obdelovanec. Ko se sila zategovanja poveča, se ločna ali valovita oblika postopoma splošči.
Med postopkom sestavljanja in zategovanja spodnji del vijaka plosko pritisne na strukturo v obliki loka, kar povzroči, da podložka ustvari elastično odbojno napetost.
（3）Ohranjanje prednapetosti (delovno stanje)
Ko je ukrivljena vzmetna podložka s specifikacijami DIN 137A sploščena, se vedno želi vrniti v prvotno obliko loka. Ta obnovitvena sila se pretvori v neprekinjen aksialni potisk, ki pritiska na glavo vijaka in površino obdelovanca.
Po končanem zategovanju podložka ohranja neprekinjeno povratno elastično napetost, ki nenehno pritiska na glavo vijaka in površino povezane komponente.

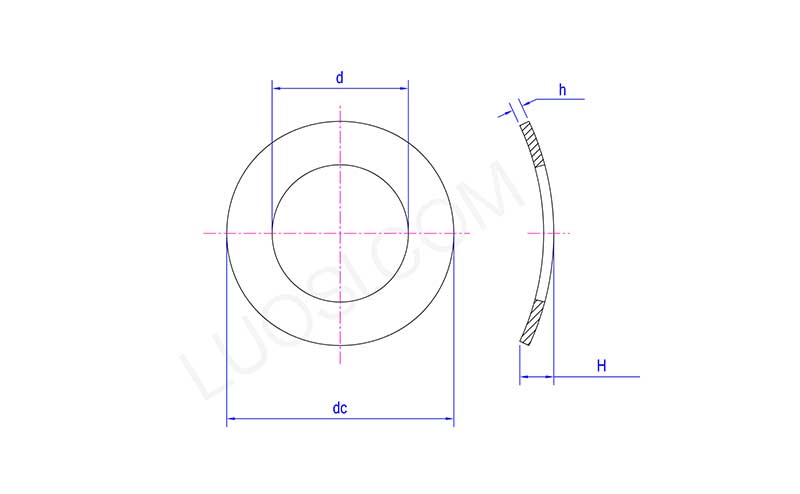

| pon | ɸ2 | ɸ2.5 | ɸ3 | ɸ4 | ɸ5 | ɸ6 | ɸ8 | ɸ10 |
| d min | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 |
| d maks | 2.45 | 2.95 | 3.5 | 4.6 | 5.6 | 6.76 | 8.76 | 10.93 |
| dc min | 4.2 | 5.2 | 5.7 | 7.64 | 9.64 | 10.57 | 14.57 | 17.57 |
| dc maks | 4.5 | 5.5 | 6 | 8 | 10 | 11 | 15 | 18 |
| H min | 0.5 | 0.55 | 0.65 | 0.8 | 0.9 | 1.1 | 1.7 | 2 |
| H maks | 1 | 1.1 | 1.3 | 1.6 | 1.8 | 2.2 | 3.4 | 4 |
| h | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 |
Specifikacije po meri DIN 137A Ukrivljene vzmetne podložke
Xiaoguo® vam omogoča prilagoditev ukrivljenih vzmetnih podložk s specifikacijami DIN 137A, kakor koli jih potrebujete. Spremenite lahko velikost, število valov, material, površinsko obdelavo ali celo embalažo. Tako se vsaka podložka natančno prilega vašemu dizajnu.
（1）Notranji premer ID / zunanji premer OD
Od M2 do M100 ali več, notranji in zunanji premer je mogoče prilagoditi glede na risbe.
Majhni precizni instrumenti (M2–M5), veliki težki stroji (M36–M100)
（2）Debelina t
Običajno območje: 0,3 mm – 3,0 mm. Za posebne zahteve je lahko tanjši ali debelejši.
Ko sta nadzor obremenitve in aksialni prostor kompaktna.
（3）Materiali
Vzmetno jeklo, nerjavno jeklo A2/A4, 17-7 PH, fosforjev bron, berilijev baker, inconel itd.
Običajna visoka elastičnost, odporna proti rji, visoka temperatura/odporna na eksplozijo/nemagnetna
（4）Površinska obdelava
Galvaniziranje, nanos Dacromet, črnjenje, fosfatiranje, nikljanje, pasiviranje, pasiviranje s trivalentnim kromom itd.
Proti rji, mazanje, izolacija, izboljšanje koeficienta trenja
（5）Embalaža
Plastične vrečke + papirnate škatle, nalepke po meri, kompleti mešane embalaže, maloprodajne majhne škatle, črtne kode zunanje škatle itd.
