Dolgotrajna ukrivljena vzmetna podložka DIN137A

Dolgotrajno ukrivljeno vzmetno podložko DIN137A v zalogi Xiaoguo® lahko zainteresiranim strankam zagotovite brezplačno kot vzorce. Priporočamo, da stranke najprej preizkusijo vzorce, da zagotovijo njihovo kakovost, nato pa oddajo velika naročila, da prihranijo čas za prilagoditve.

Pošlji povpraševanje

Opis izdelka

Uporaba dolgotrajne ukrivljene vzmetne podložke DIN137A v motorjih in prenosnih sistemih

V sistemih motorja in prenosa deluje dolgotrajna ukrivljena vzmetna podložka DIN137A kot "ubijalec aksialne zračnosti" in "varuh sile prednapetosti".

【1】Zakaj so dolgotrajne ukrivljene vzmetne podložke DIN137A nepogrešljive v motorjih in prenosnih sistemih?

（1）Motorji in menjalniki naletijo na nekaj pogostih težav:

Toplotna ekspanzija – Ko se stvari segrejejo, se rotor in gred razširita, kar spremeni količino zračnosti ležajev.

Proizvodna toleranca – Deli niso izdelani popolno, zato nikoli niso natančno poravnani. Vedno je majhna neusklajenost.

Obraba – Sčasoma se naležne površine ali podložke počasi obrabijo, kar ustvari dodatne vrzeli, kjer jih ne bi smelo biti.

Vibracije in hrup – Ko se deli premikajo naprej in nazaj, začnejo ležaji oddajati nenavadne zvoke, zobniki pa lahko udarjajo drug ob drugega.

（2）Rešitev za dolgotrajno ukrivljeno vzmetno podložko DIN137A:

Uporablja ukrivljeno ali valovito obliko, tako da, ko ga pritisnete plosko, se nenehno potiska nazaj.

Samodejno kompenzira spremembe razdalje, ki jih povzročijo prej omenjeni dejavniki

Vedno vzdržujte pravilno prednapetost ležajev ali zobnikov, da preprečite zrahljanje.

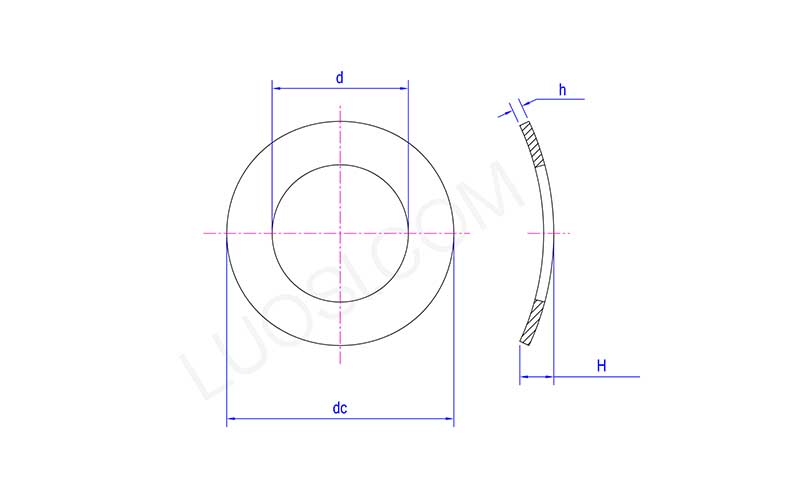

Long Lasting DIN137A Curved Spring Washer

pon	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Tipični scenariji uporabe

（1）Majhen enosmerni motor

Namestite dolgotrajno ukrivljeno vzmetno podložko DIN137A med zunanji obroč ležaja in končni pokrov.

Odpravite aksialno zračnost ležaja, zmanjšajte hrup pri delovanju in podaljšajte življenjsko dobo ležaja.

(2) Servo motorji

Postavite enakomerno prednapetost med sprednjimi in zadnjimi ležaji. Pomaga, da rotor ostane natančneje na svojem mestu in zmanjša tresljaje.

(3) Motorji naprav (ventilatorji, pralni stroji)

Te valovne podložke pritiskajo na ležaje s silo približno 5 do 20 Newtonov. To prepreči premikanje ležajev po notranjosti ohišja in naredi motor tišji.

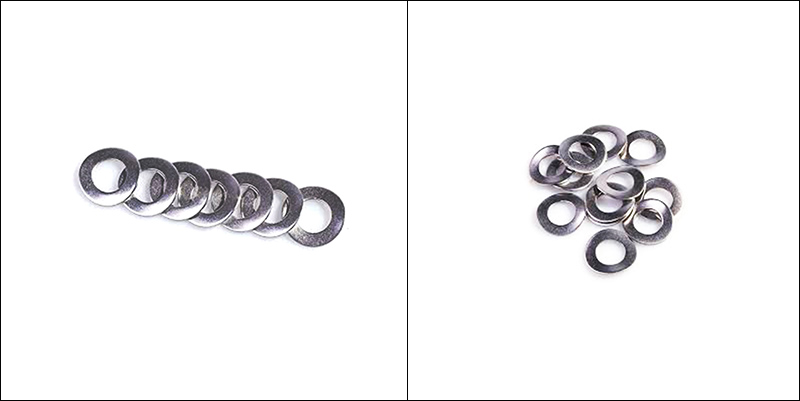

Long Lasting DIN137A Curved Spring Washer

pogosta vprašanja

（1）V: Ali lahko izdelate dolgotrajno ukrivljeno vzmetno podložko DIN137A velikosti po meri, ki ni standardna?

O: Da. Na podlagi vaše risbe ali vzorca lahko spremenimo notranji premer, zunanji premer, debelino in višino krivine. Po potrebi lahko dodamo tudi oznake po meri in naredimo posebno embalažo.

(2) V: Ali bo deloval v motorjih z visokimi vibracijami ali delih menjalnika?

A: Ja, opravlja delo. Prevzema tresljaje med delovanjem opreme, rešuje vrzeli zaradi toplotnega raztezanja in ohranja zapah tesno skozi čas.

(3) V: Ali lahko uporabim ukrivljeno vzmetno podložko z visokotrdnim vijakom (razred 10,9 ali 12,9)?

O: Ne res - ni priporočljivo. Te podložke najbolje delujejo z vijaki stopnje 5,8 ali manj.
