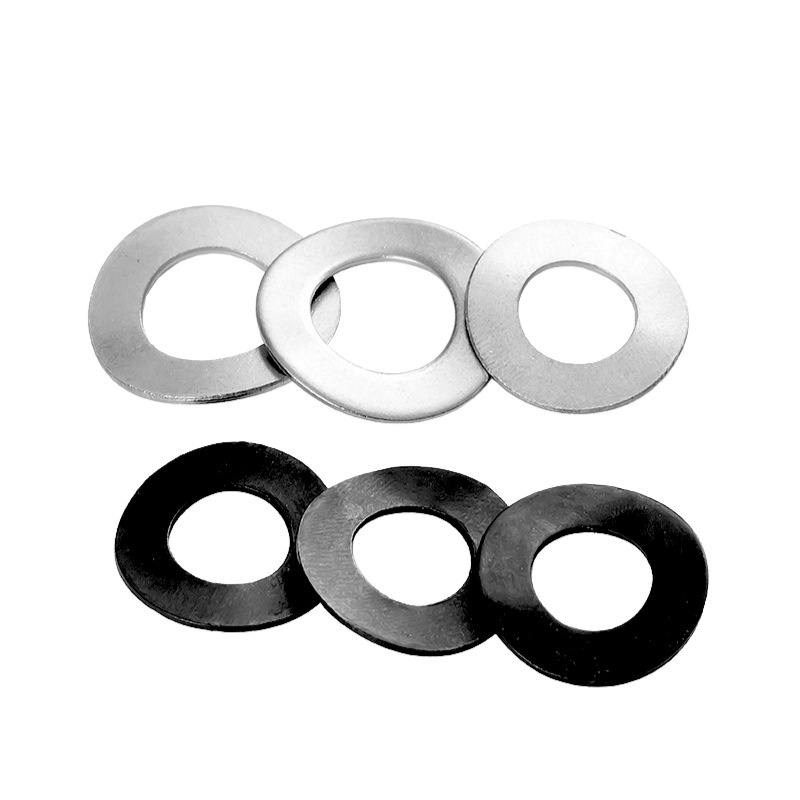

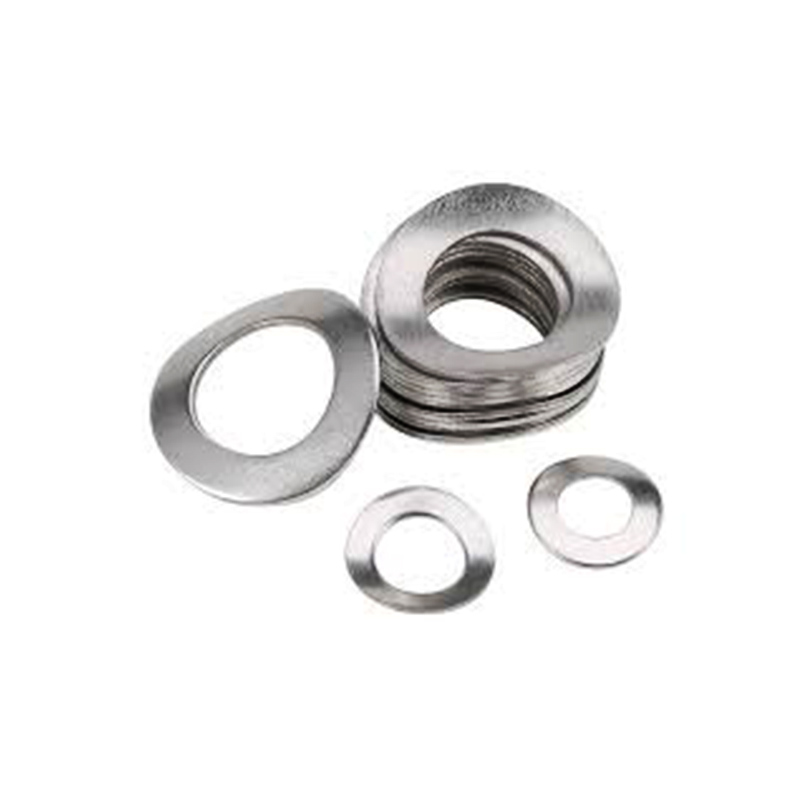

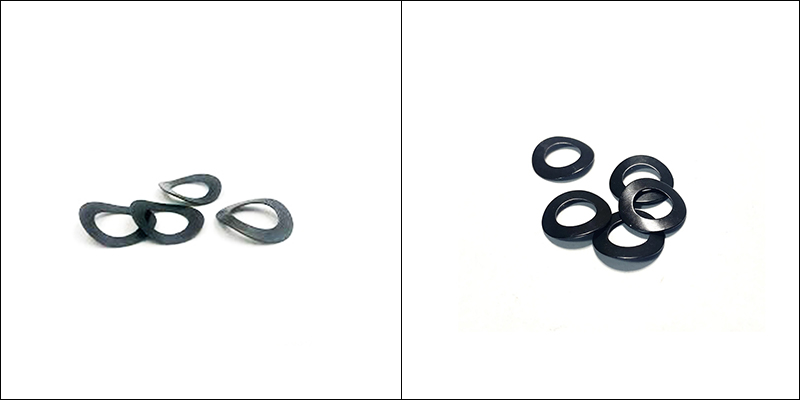

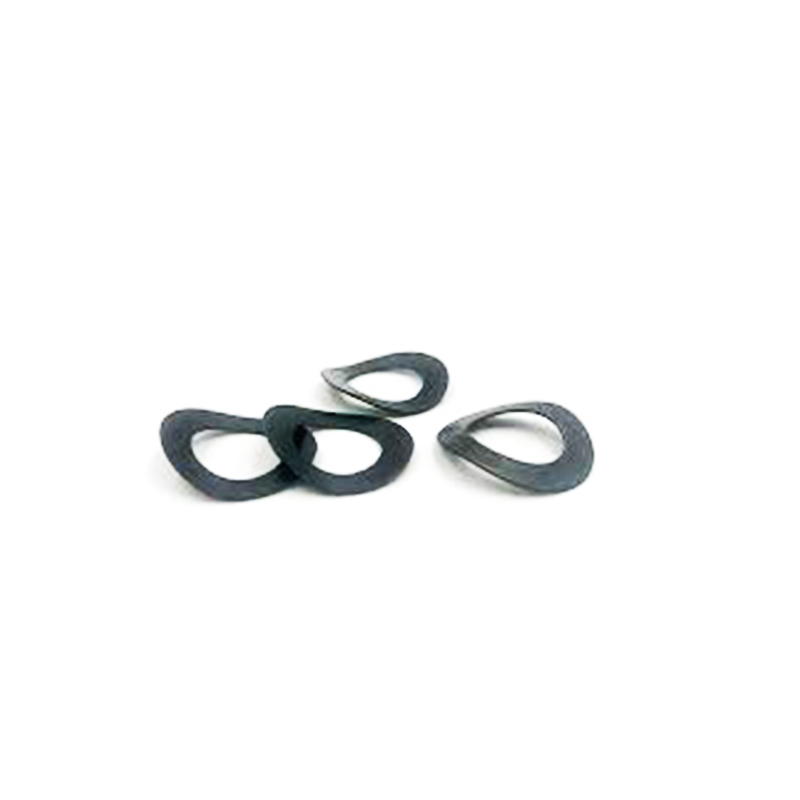

DIN137A M6 ukrivljena vzmetna podložka

Namestitev ukrivljene vzmetne podložke DIN137A M6 ni zapletena. Glavni koraki so, da ga namestite v pravilen položaj in zategnete na ustrezno stopnjo stiskanja.

(1) Izberite pravo velikost

Notranja luknja ukrivljene vzmetne podložke DIN137A M6 mora ustrezati premeru vašega vijaka.

Izberite, koliko valov glede na to, koliko vzmeti potrebujete:

Enojni val (DIN137A) – močno se upogne, vendar se ne potiska zelo močno.

Multi-wave (DIN137B) – omogoča bolj gladko in enakomerno potiskanje.

(2) Očistite površine

Obrišite olje, rjo ali barvo izpod glave vijaka (ali matice) in dela, ki ga pritrjujete. Površine morajo biti čiste in ravne, da se podložka enakomerno stisne.

(3) Namestite podložko na mesto

Potisnite ukrivljeno vzmetno podložko DIN137A M6 na vijak pod glavo vijaka (ali pod matico).

Katera stran je obrnjena navzgor? Ukrivljena stran ali konica vala se mora dotikati glave vijaka ali matice.

(4) Najprej ročno zategnite

Z roko privijte matico ali vijak, dokler se podložka le ne dotakne površine – še ne bi smeli videti, da se upogne. S tem korakom zagotovite, da so niti pravilno poravnane.

（5）Pravilno zategnite

Uporabite momentni ključ in privijte vijake v skladu s standardno vrednostjo navora.

Podložko je sila sploščila.

Preprost način za določitev tega: ko je prosta višina podložke stisnjena za približno 70% - 80%, je bila elastičnost v celoti uporabljena.

Bodite pozorni: Ne uporabljajte udarnega ključa za močan udarec. To bi zlahka povzročilo, da bi ukrivljeno vzmetno podložko DIN137A M6 preveč potisnili, kar bi povzročilo trajno deformacijo in izgubo elastičnosti.

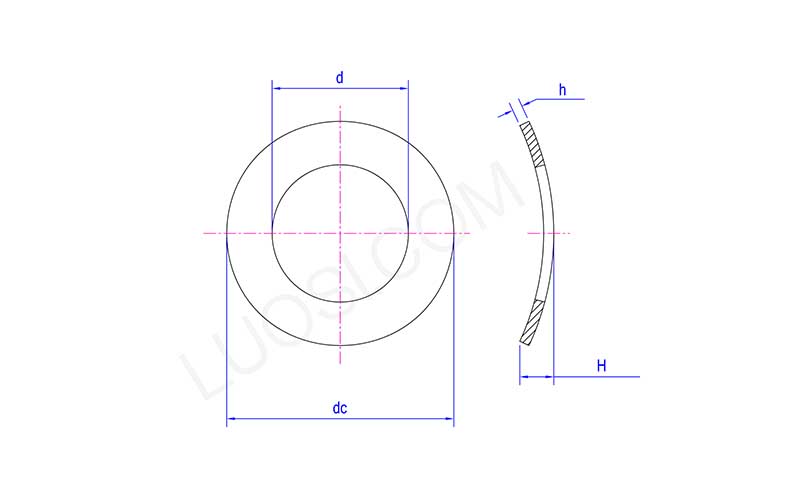

pon	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Zakaj izbrati Xiaoguo® kot prilagojenega partnerja？

Storitev prilagajanja ukrivljene vzmetne podložke DIN137A M6 podjetja Xiaoguo® pokriva vse dimenzije parametrov od notranjega premera M2 do M100 in od vzmetnega jekla do posebnih zlitin.

（1）Podpora pri načrtovanju pred sodelovanjem: Sodelujte pri oceni elastičnosti in izbiri tesnila za stranko, ko zagotovi risbe, s čimer se izognete stroškom poskusov in napak v kasnejši fazi.

(2) Prilagodljive količine naročil – ne glede na to, ali potrebujete majhno serijo ali več deset tisoč kosov, imamo stabilno proizvodnjo, da vam jih dostavimo pravočasno.

(3) Vse v podjetju – vse naredimo sami: načrtovanje kalupov, žigosanje, toplotna obdelava in končna obdelava površin. Brez izstopanja.
