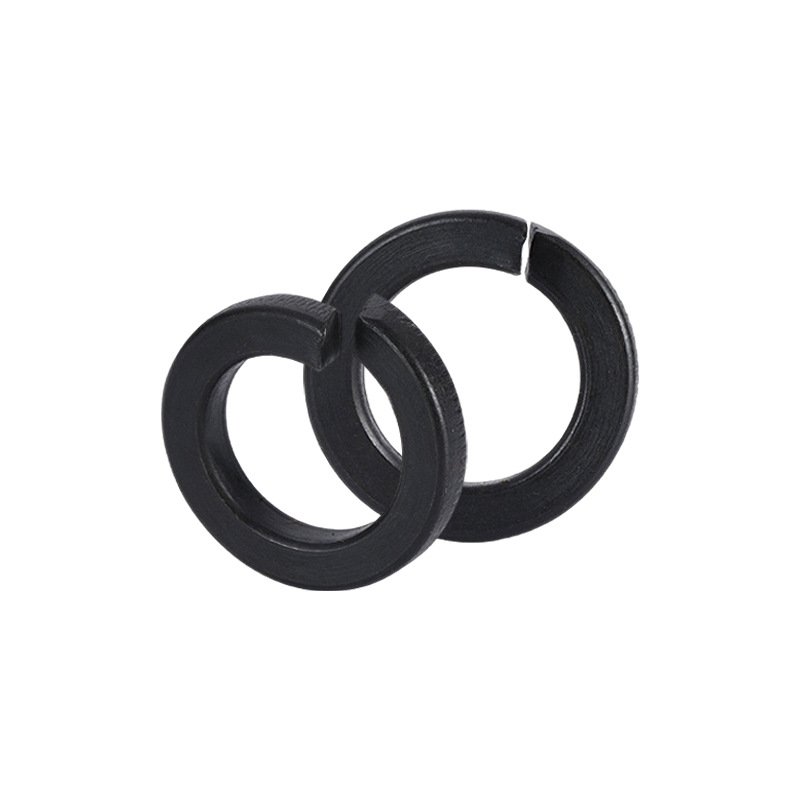

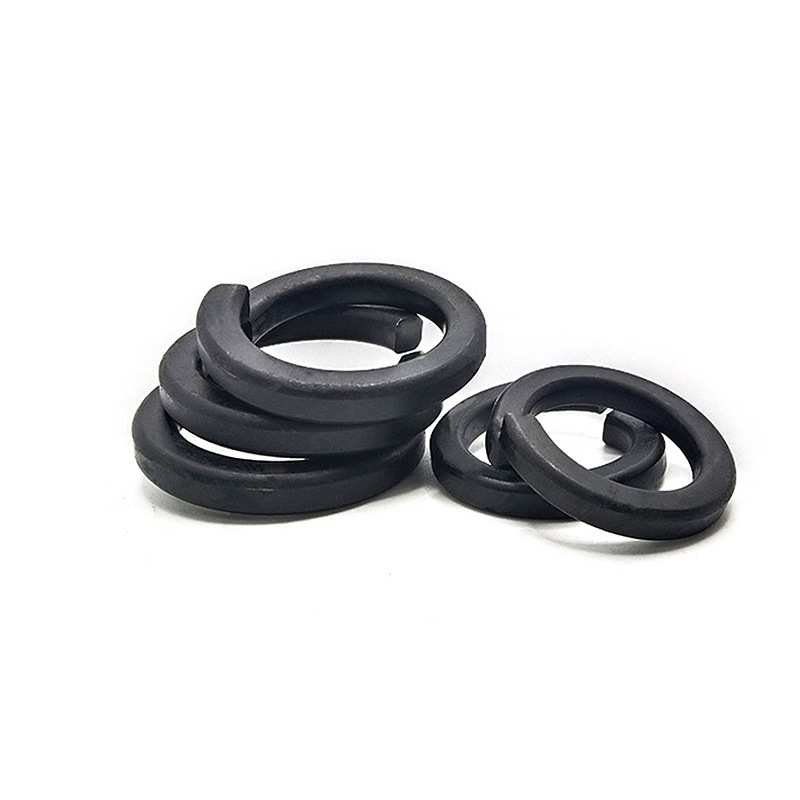

Zaklepna podložka z razcepljenim obročem

Ko veliko strank kupi Xiaoguo® Split Ring Lock Washer, običajno priporočamo, da dodajo tudi ploščate podložke. To bo učinkovito povečalo površino in preprečilo poškodbe površine obdelovanca. Zagotovili vam bomo profesionalno rešitev za ujemanje.

Pošlji povpraševanje

Opis izdelka

V industrijskih težkih strojih so podložke z razcepljenim obročem običajen način za preprečevanje popuščanja vijakov. Ko zategnete pritrdilni element, se razcepna zaklepna podložka stisne ravno. Naravno se odbije nazaj in ustvarja stalno silo navzven. Hkrati se njegovi ostri robovi zarežejo v kovinsko površino in preprečujejo, da bi se vijak sčasoma razrahljal.

【1】Osnovna prednost

（1）Z neprekinjenim potiskanjem in oprijemom površine trdno drži vijake.

（2）Enostaven za namestitev in ne potrebuje posebnih orodij.

（3）Ustreza večini standardnih vijakov in matic. Izdelan je po skupnih standardih, kot je DIN 127, zaradi česar je upravljanje zalog preprosto.

（4）Zaklepne podložke z razcepljenim obročem so zelo trpežne. Toplotno obdelani so do trdote 370–470 HV. To jim omogoča, da prenesejo velik pritisk in pogoste vibracije na težkih strojih, kar zagotavlja dolgo življenjsko dobo.

(5) Izberete lahko različne površinske zaključke, na primer standardno pocinkanje ali prevleko iz cinka in aluminija (Dacromet). Tako dobite pravo raven zaščite pred rjo za vse pogoje, s katerimi se bo soočal pralni stroj.

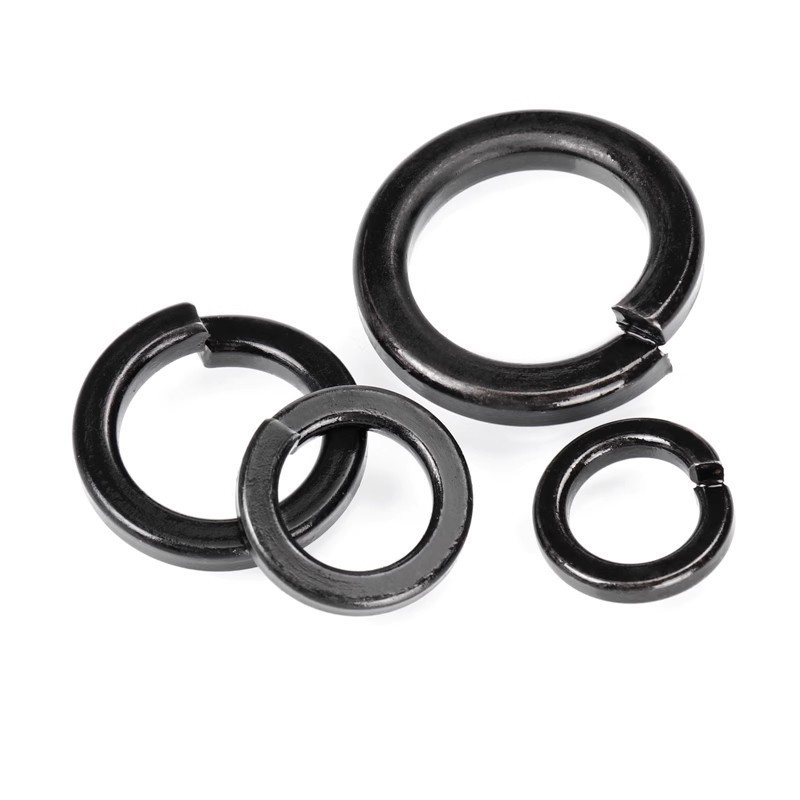

Split Ring Lock Washer

【2】Primeri uporabe

(1) Drobilniki in drobilniki – Pri tej vrsti opreme se podložke uporabljajo na pomembnih vijakih, da preprečijo njihovo popuščanje zaradi neuravnoteženega vrtenja in stalnih vibracij.

(2) Težki mobilni stroji – Za gradbeno opremo, kot so bagri, ta zaporna podložka z razdeljenim obročem pomaga razporediti dinamične obremenitve in ohranja ključne priključne točke tesne.

(3) Energetska in rudarska oprema – te podložke so primerne za vetrne turbine, sončne naprave in druge naprave za čisto energijo ter težke rudarske stroje. Trdno pritrjujejo vijake in ostanejo zaklenjeni tudi ob pogostih vibracijah in toplotnem raztezanju.

(4) Splošni stroji – pogosto se uporabljajo na črpalkah, kompresorjih in običajnih mehanskih delih. Lahko se spopadejo z vibracijami opreme in zunanjim pritiskom sile pri vsakodnevnem delovanju.

【3】Nasveti za namestitev

Pri nameščanju postavite zaklepno podložko z razcepnim obročem med sornik, vijak ali matico in del, ki ga želite pritrditi. Prepričajte se le, da njegov ostri rob leži točno ob kovinski površini. Nato ga zategnite na specifikacijo navora, da se dobro prilega. Ti podložki so namenjeni samo za enkratno uporabo – ne uporabljajte jih ponovno. Če to storite, se vpenjalna sila zmanjša, kar lahko povzroči varnostne težave in zmanjša učinkovitost.

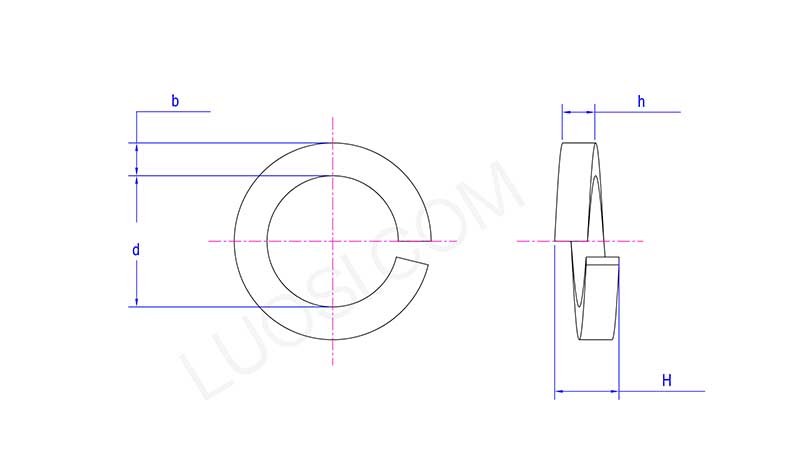

Split Ring Lock Washer

pon	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
