Matica gredi

Kako izbrati ustrezno površinsko obdelavo?

Izbira površinske obdelave za matico gredi je v glavnem odvisna od posebnega okolja uporabe, proračuna in zahtev glede zmogljivosti.

（1）Proračunska prednost, suho notranje okolje: Prednostna možnost je elektrogalvanizacija.

（2）Težki zunanji pogoji / Visoka odpornost proti koroziji: prednostne možnosti so vroče cinkanje ali brezelektrično nikljanje.

（3）Pritrdilni elementi visoke trdnosti (razred 10.9 in višji): Izbrati je treba postopek, pri katerem ni nevarnosti vodikove krhkosti, kot je Dacromet ali mehansko galvaniziranje.

（4）Za temeljni premaz ali zmanjšanje trenja: izberite fosfatiranje.

（5）Posebne zahteve glede videza: Za učinek zrcalne končne obdelave lahko izberete kromirano prevleko; za čisto črno in gosto podobo lahko izberete elektroforetično črno.

（6）Posebne funkcionalne zahteve (odpornost na visoke temperature / proti sprijemanju): Izberite teflonsko prevleko.

（7）Zelo predani varstvu okolja: prednost dajemo uporabi novih okolju prijaznih postopkov, kot sta nanos Dacromet brez kroma in vroče cinkanje.

Značilnosti strukturne zasnove

Gredna matica je bila natančno oblikovana v smislu strukture. Njegove oblikovne značilnosti so predvsem vidiki navoja, zaklepnega mehanizma in oblike.

（1） Oblikovanje niti

Služi kot osnova za osno matico in je ključnega pomena za zagotavljanje trdnosti in natančnosti povezave.

Fini navoj: Vse matice gredi so opremljene s finim navojem. Kot vijačnice finega navoja je majhen, kar zagotavlja odlično delovanje samozaklepanja. Posebej primeren je za aplikacije, ki so izpostavljene dinamičnim obremenitvam.

Visoka toleranca natančnosti: Notranji navoj matice je običajno izdelan v skladu s standardom ISO 965-2 6H ali 5H, medtem ko je za navoj parne gredi priporočljivo uporabljati toleranco 6 g.

（2）Mehanizem proti popuščanju in zaklepanju

To je jedro "zaklepne" funkcije matice, ki se učinkovito upira tresljajem in udarcem.

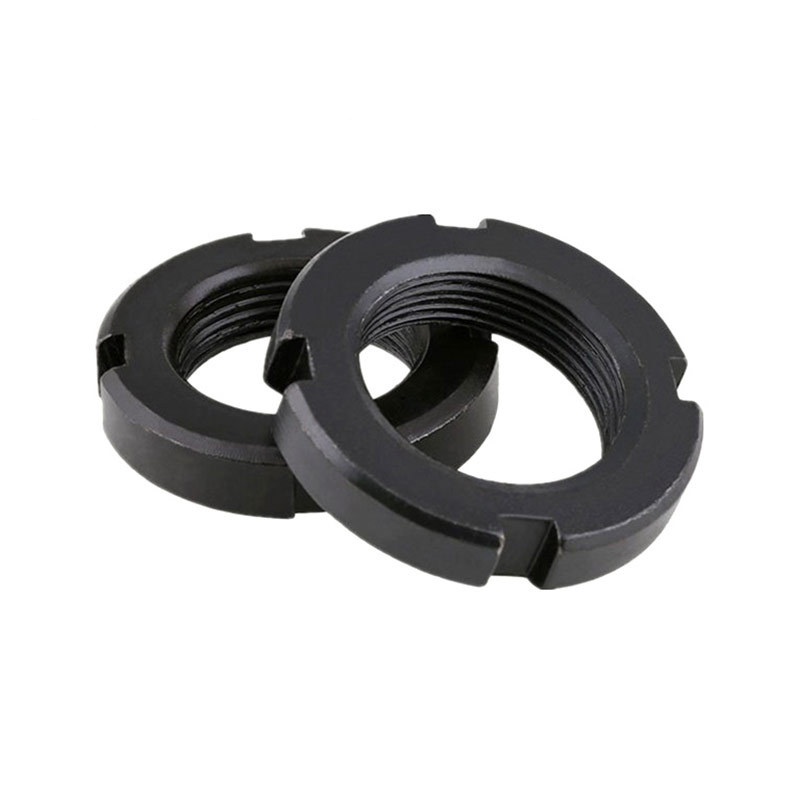

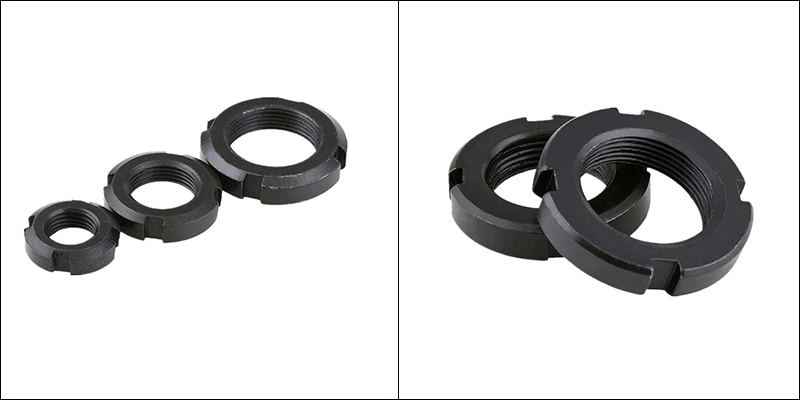

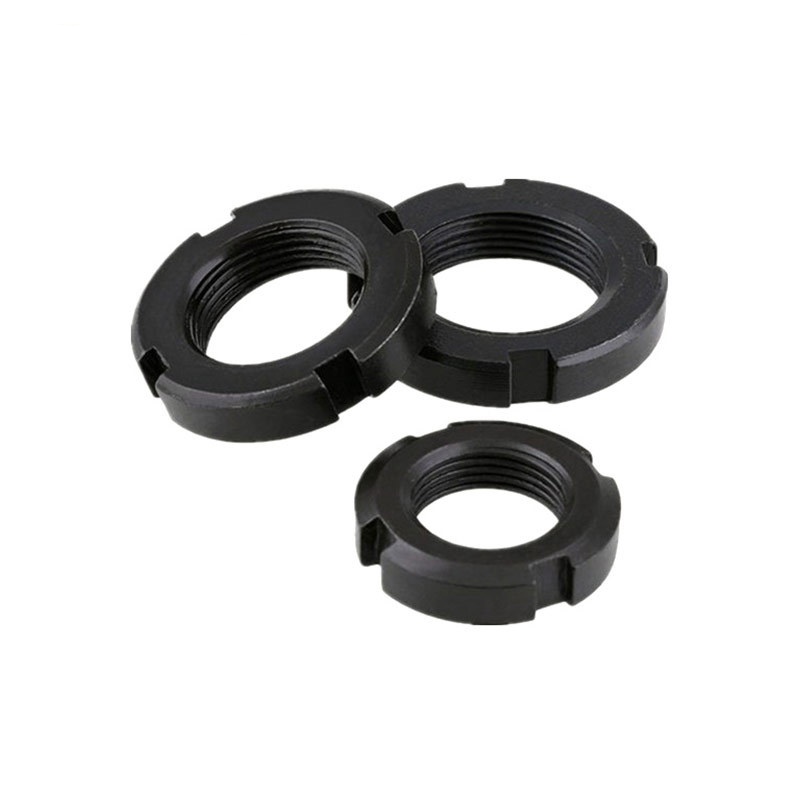

Tip z režami: To je najbolj klasičen dizajn. Protizrahljanje doseže z obdelavo 4 do 8 radialnih rež na zunanjem krogu matice.

Aksialni zaklepni vijaki: ta oblika vključuje zaklepne vijake na telo matice. Skupna postavitev je sestavljena iz 3, 4 ali 8 enakomerno porazdeljenih vijakov, ki zagotavljajo enakomerno porazdelitev zaklepne sile.

Elastično deformacijsko vpenjanje: To je zelo natančna zasnova. Glavno telo matice vsebuje "elastično diafragmo" ali "membransko" strukturo. Pri zategovanju vijaka se membrana kontrolirano elastično deformira, kar ima za posledico 360° popolno obodno trenje.

Aksialno in zobno zaklepanje: Sila zaklepanja pri aksialnem zaklepanju je vzporedna z osjo navoja; vrsta zaklepanja zobne osnove je v stiku z osnovo navoja (pod kotom približno 30°) skozi zaklepni mehanizem, ki lahko učinkovito prepreči deformacijo telesa matice.

（3） Oblikovanje oblike

Zasnova zunanjosti določa enostavnost namestitve, delovni prostor in udobje vzdrževanja.

Okroglo ohišje: Okrogla zasnova ohišja učinkovito preprečuje rotacijske motnje.

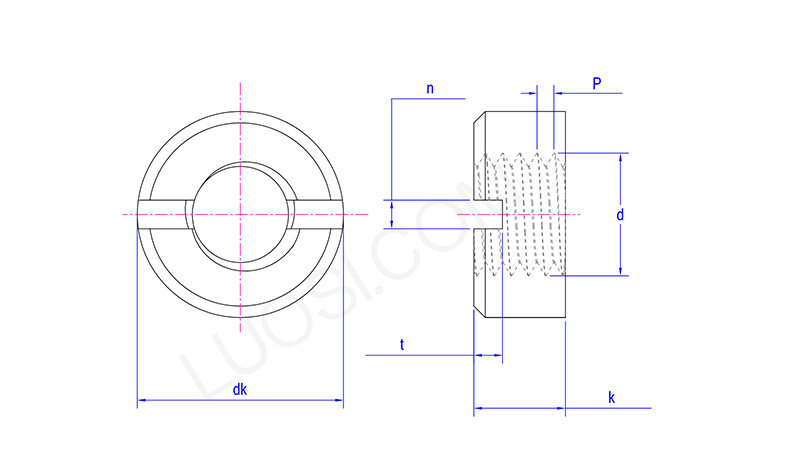

Vmesnik specializiranega orodja: Reža: Uporablja se predvsem v povezavi s ključem v obliki kljuke.

Čelna stran: Na končni površini so oblikovane luknje, ki jih je mogoče zategniti z vtičnim ključem ali cilindrično palico.

Zasnova poševnega roba: v skladu s standardi (kot je DIN 981) imajo matice gredi običajno poševni kot 30°, kar pomaga pri vodenju zaklepne podložke in omogoča lažje pravilno prileganje med namestitvijo.
