Robustne varjene okrogle matice

Okrogle matice Robust Weld so specializirani pritrdilni elementi, zasnovani posebej za trajno pritrditev na osnovni material z varjenjem. Inovativnost in natančnost sta v središču tega, kako proizvajalci pospešujejo proizvodni proces Xiaoguo®.

Model:QC/T 867-2011

Pošlji povpraševanje

Opis izdelka

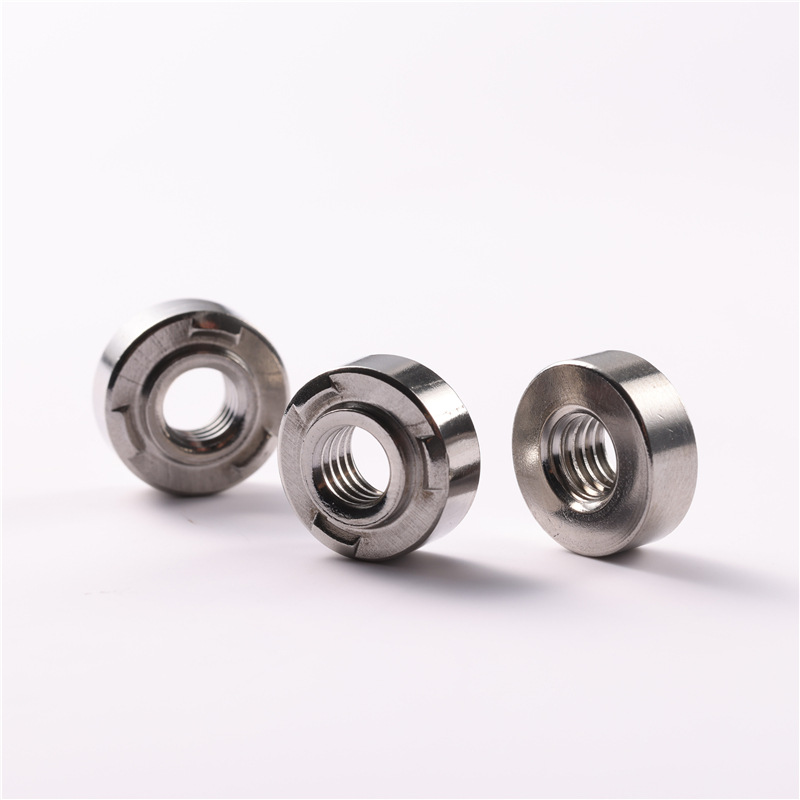

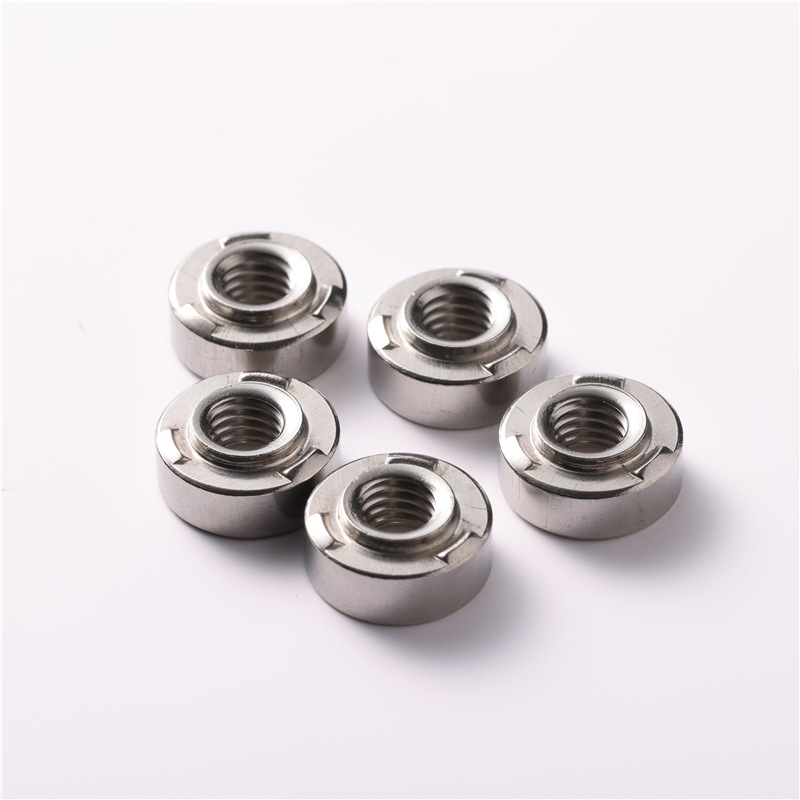

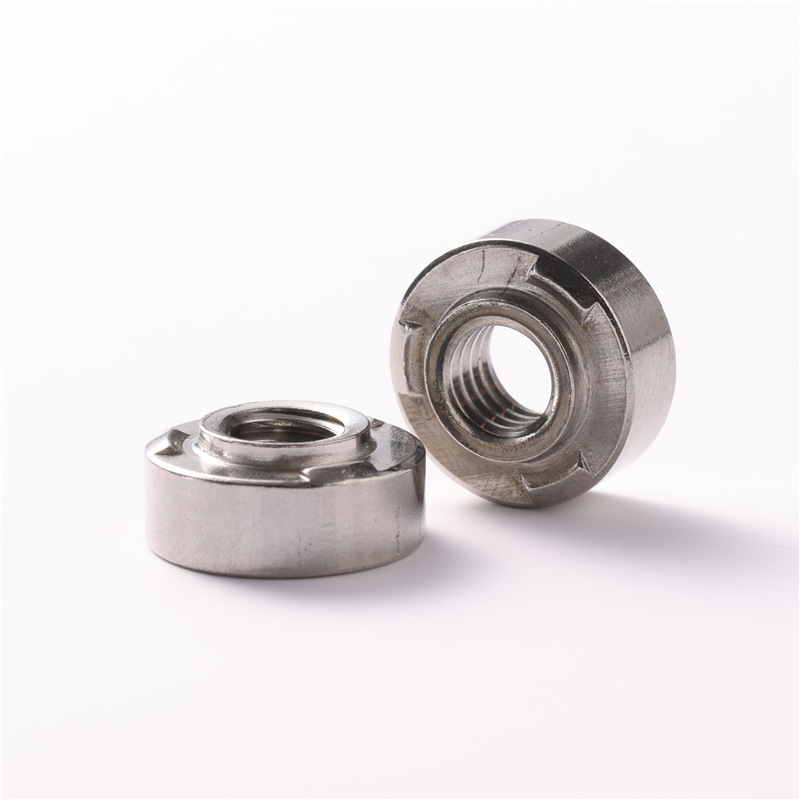

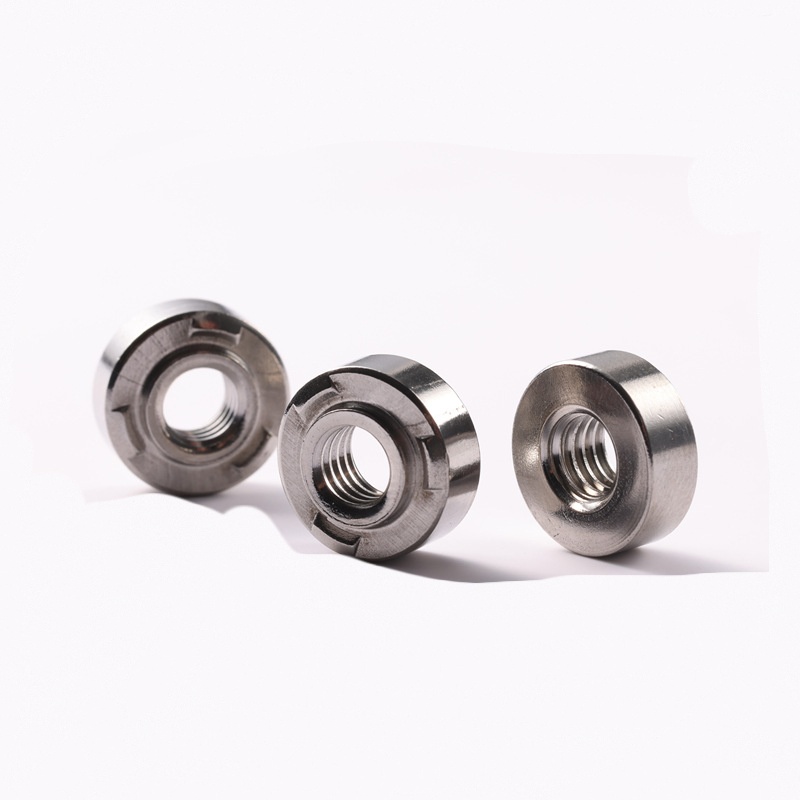

Okrogle matice Robust Weld so posebni enodelni pritrdilni elementi, izdelani za trajno varjenje na osnovni material. So okrogle, pogosto z zaobljenim vrhom in imajo v notranjosti navoje, ki se prilegajo ustreznemu sorniku ali vijaku.

Njihova glavna naloga je zagotoviti močno, zanesljivo mesto z navojem za večkratno uporabo na stvareh, kot so pločevina, okvirji ali plošče – na mestih, kjer navojev ni enostavno vrezati neposredno ali kjer to ne bi bilo dovolj močno. So osnovni del grajenih konstrukcij in strojev.

Njihov glavni namen je ustvariti močno, trpežno in ponovno uporabno navojno povezavo na tankih kovinskih ploščah, okvirjih ali ravnih površinah. To so mesta, kjer je neposredno tapkanje težko ali premalo močno. Ko so nameščeni, omogočajo varno pritrditev vijakov in odpornost proti odstranjevanju. Bistveni so v številnih strojih in zgradbah, saj zagotavljajo trajne in zanesljive povezave.

Prednosti izdelka

Robustne okrogle matice Weld imajo pomembno oblikovno značilnost: majhen vodilni ali poravnalni jeziček, ki štrli ven. Preden se začne postopek varjenja obdelovanca, je treba majhno komponento natančno vdelati v vnaprej nastavljeno izvrtano luknjo obdelovanca, da se zagotovi popolna poravnava položajev komponent med postopkom varjenja, kar je osnova za natančnost nadaljnjega varilnega postopka.

Preprečuje vrtenje matice, ko jo nameščate, in ohranja notranje navoje naravnost glede na površino, na katero je pritrjena. Ta zavihek je resnično uporaben za hitre, avtomatizirane montažne linije—ohranja doslednost in prihrani čas, saj ni potrebe po ročnih nastavitvah.

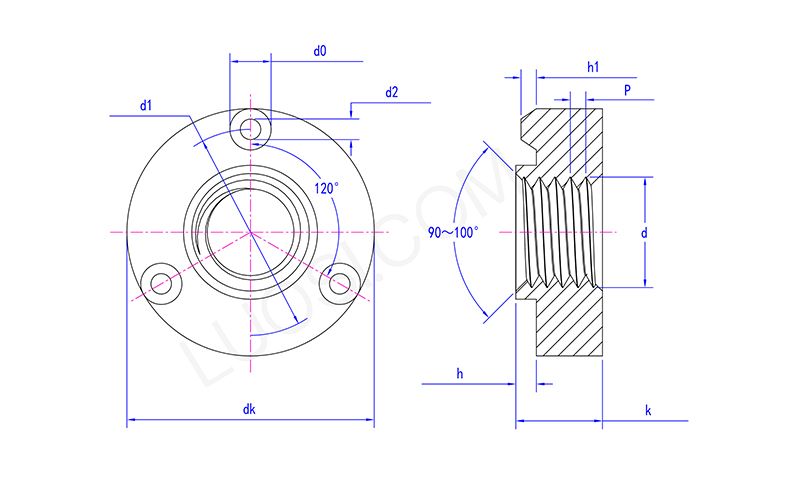

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 maks	10.9	11.9	13.3	17.9	19.9	22.7
d1 min	10.5	11.5	12.9	17.5	19.5	22.3
d0 maks	2.8	2.8	3.2	4.3	4.3	5
d0 min	2.5	2.5	2.9	4	4	4.7
d2 maks	0.95	0.95	1.5	2.1	2.1	2.5
d2 min	0.65	0.65	1.2	1.8	1.8	2.2
dk maks	13.7	14.7	16.5	22.2	24.2	27.7
dk min	13.3	14.3	16.1	21.8	23.8	27.3
h maks	1.35	1.35	1.55	2	2	2.5
h min	1.1	1.1	1.3	1.75	1.75	2.25
h1 maks	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
k maks	4.45	4.7	5.2	6.8	8.4	10.8
k min	4.15	4.4	4.9	6.44	8.04	10.37

Uporabljeni materiali

Naše običajne okrogle matice Robust Weld so izdelane iz nizkoogljičnega jekla, ki se zelo dobro vari. Imamo tudi različice iz nerjavečega jekla, kot sta 304 in 316, za boljšo odpornost proti rji v težkih okoljih. Izpolnjujejo tudi različne mednarodne standarde.
