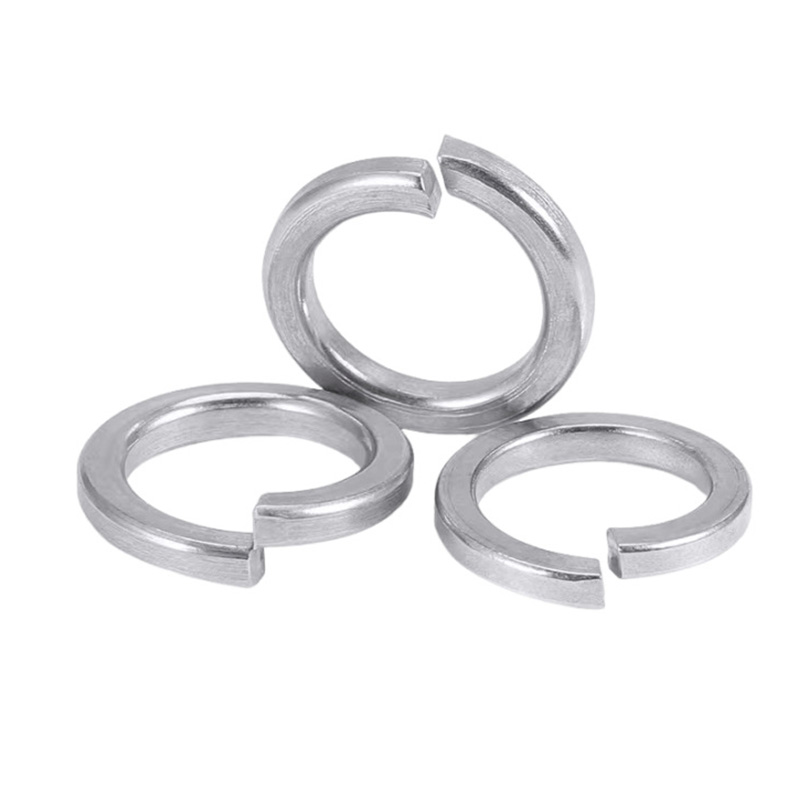

Podložka z visokim ovratnikom

Xiaoguo® High Collar Lock Washer na zalogi je enostaven za namestitev. Med uporabo ne zahtevajo dodatnih posebnih orodij, imajo nizko težavnost pri delovanju, delavci jih hitro sprejmejo, priročni so tudi za vzdrževanje.

Pošlji povpraševanje

Opis izdelka

Podložke z visokim ovratnikom niso vse enake oblike. Običajno so prilagojeni glede na različne zahteve in obstaja več vrst. Tukaj je pet pogostih vrst:

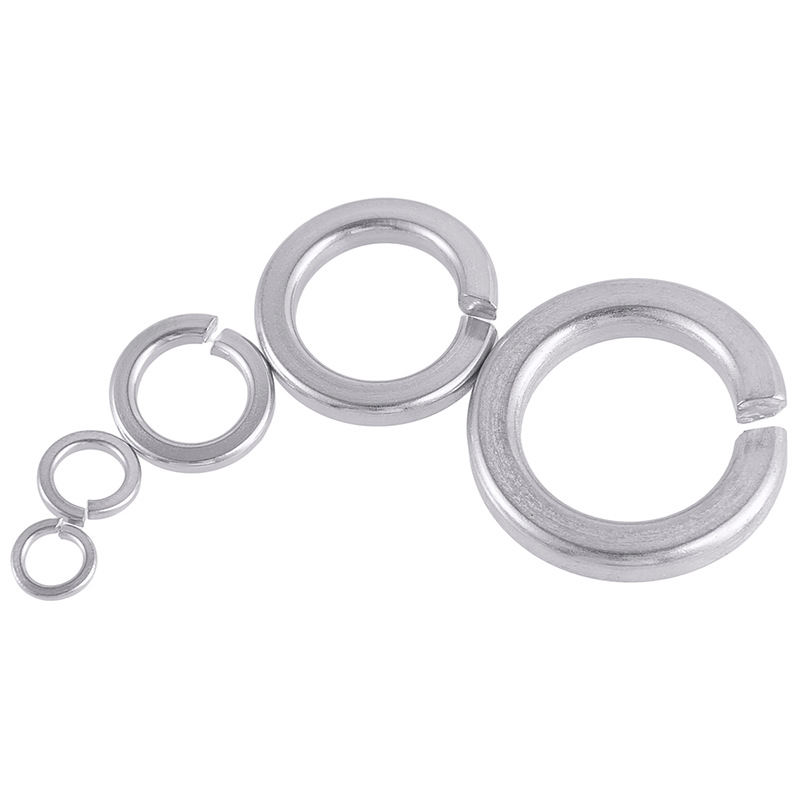

（1）Standardni tip z enim obročem (najpogostejši, DIN 127 / GB 93)

Tradicionalna odprta spiralna vzmetna podložka, sestavljena iz kovinskega obroča z odprtino. Primerno za večino aplikacij proti zrahljanju pri nizkih do srednjih obremenitvah in je tudi najpogostejša in široko uporabljena podložka z visokim ovratnikom na trgu.

（2）Dvojni obroč za težke obremenitve (DIN 128)

Ima dva obroča, enega več kot standardni tip. Ima večjo elastičnost in boljšo odpornost na vibracije. Uporablja se v težkih strojih, šasijah vozil in območjih z visokimi vibracijami.

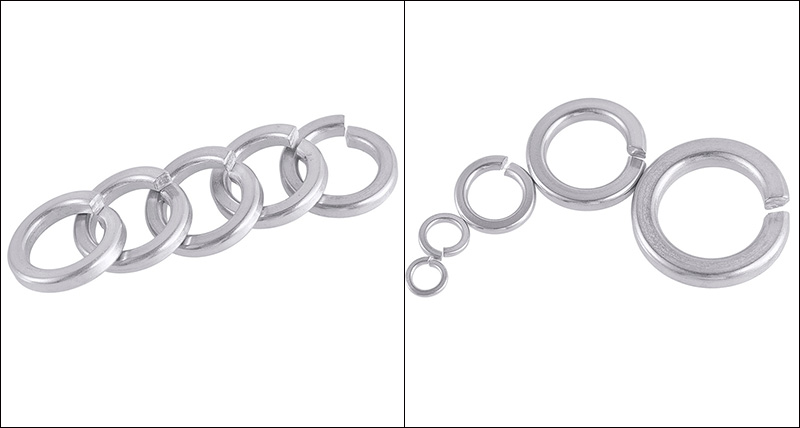

High Collar Lock Washer

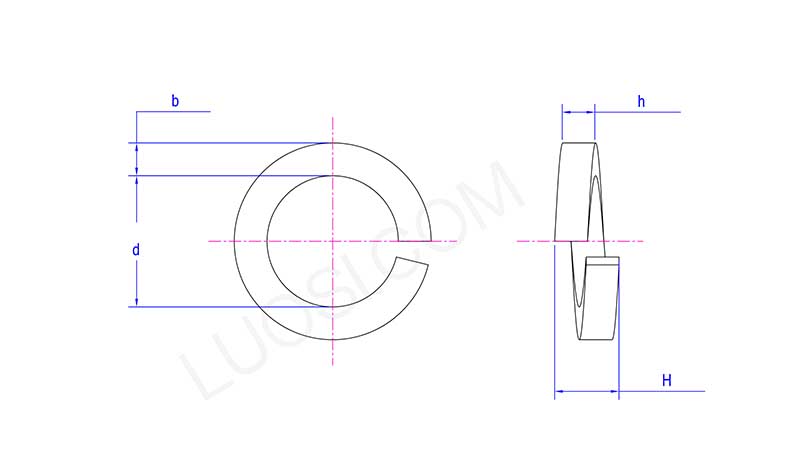

pon	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3）Valovito oblikovane vzmetne podložke

Niso spiralne oblike, ampak imajo valovito obliko z več vrhovi in dolinami. Uporabljajo se na mestih, kjer je prostor izjemno omejen, vendar je kljub temu potrebna elastičnost, kot je uporaba predtlaka na ležaje.

（4）Vzmetna podložka v obliki diska (podložka Belleville)

Njegova oblika je stožčasta, podobna majhni posodici. Lahko prenese izjemno visok pritisk in se uporablja na mestih, kjer je potrebna kompenzacija vzmeti z visoko trdnostjo, kot je toplotno raztezanje in krčenje, kompenzacija obrabe itd.

（5）Zobna zaklepna podložka (notranji zobje / zunanji zobje, DIN 6797 / DIN 6798)

Ima nazobčane robove in se po zategovanju zagrize v površino obdelovanca, kar zagotavlja odlično protizdrsno delovanje. Uporablja se predvsem na območjih, kjer je potrebna električna prevodnost (kot so ozemljitvene žice) ali za preprečevanje popuščanja majhnih vijakov.

Skupni materiali

Podložka z visokim ovratnikom potrebuje dobro elastičnost in sposobnost ohranjanja elastičnosti. Zato je izbira materialov zelo pomembna. Tukaj je nekaj pogostih vrst materialov:

Vzmetno jeklo (65Mn / 70 jeklo / 82B)

Pogost material z najvišjo stopnjo naročil, ki ponuja dobro vrednost za denar in odlično elastičnost. 65Mn je najpogosteje uporabljen material za podložke z visokim ovratnikom, s trdoto, ki je običajno v razponu od 42 do 50 HRC (približno 420 do 510 HV). Ta trdota zadostuje za ohranitev elastičnosti, medtem ko je malo verjetno, da se zlomi.

Nerjaveče jeklo SUS304 / SUS316

Nerjaveče jeklo 304 se uporablja predvsem v vlažnih, zunanjih prostorih ali na območjih, kjer je potrebno čiščenje (oprema za živila, medicinski pripomočki). Nerjaveče jeklo 316 je bolj odporno na korozijo s kloridnimi ioni in se uporablja v pomorskem inženirstvu in kemični industriji.

Ogljikovo jeklo (08F / 10# / 45#)

Uporablja se za nizkoobremenjene, nekritične dele; elastična površinska obdelava zahteva galvanizacijo za preprečevanje rje.
