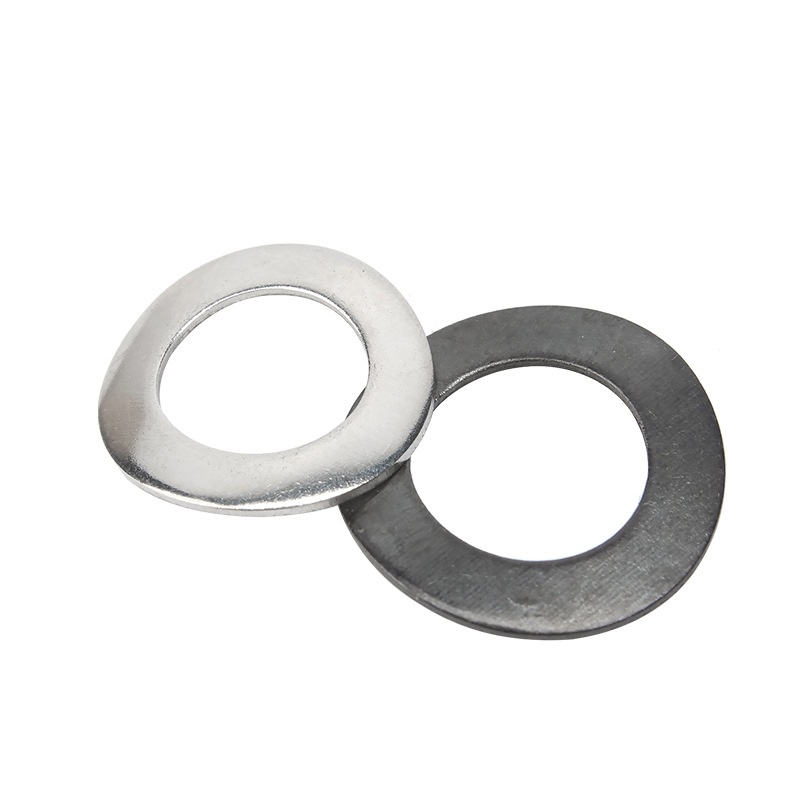

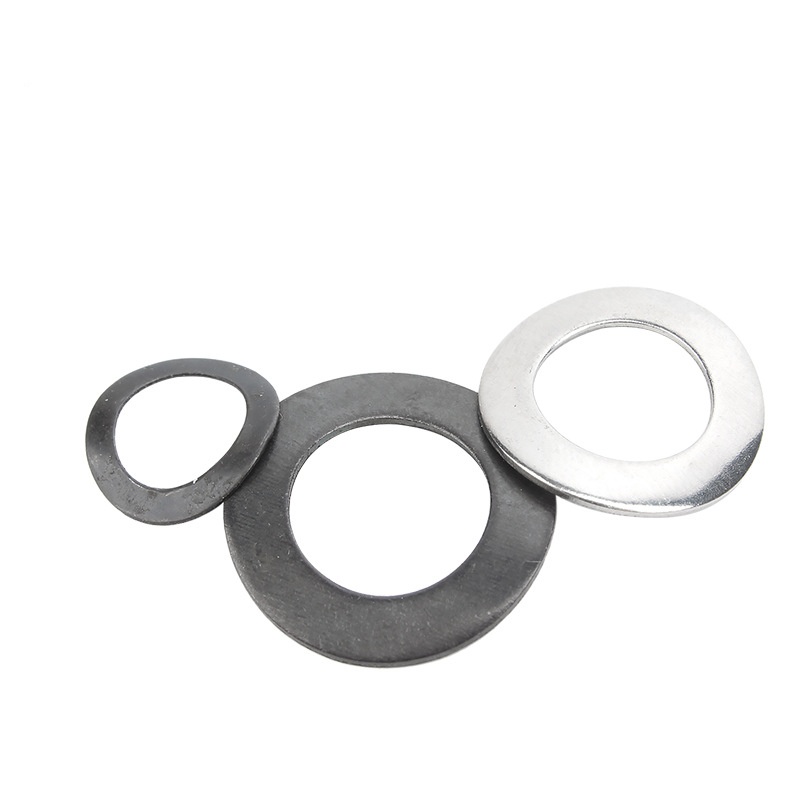

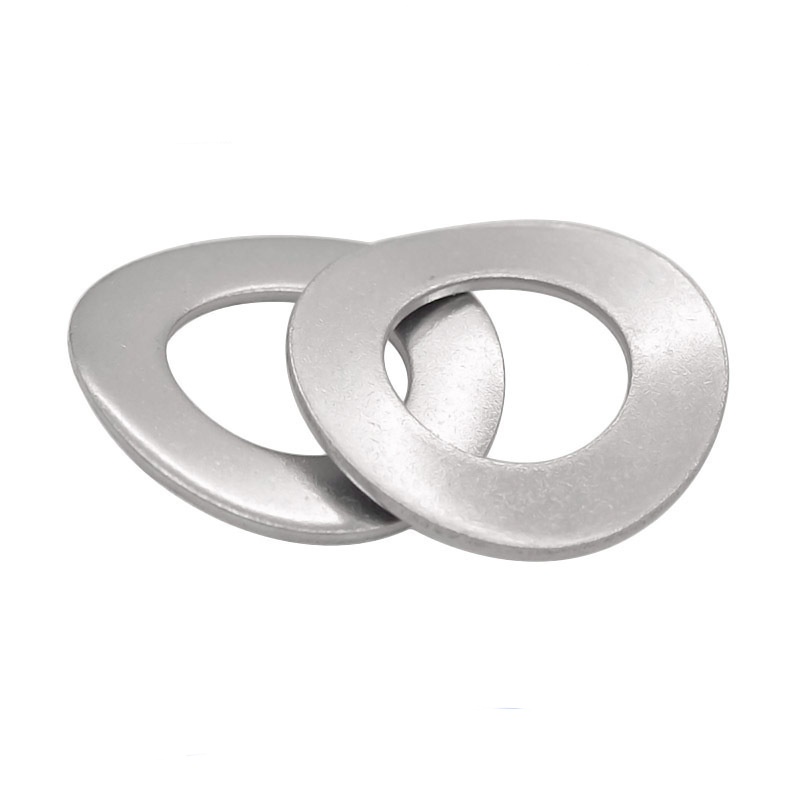

DIN137A ukrivljena vzmetna podložka

Ukrivljena vzmetna podložka DIN137A, ki jo proizvaja Xiaoguo® Factory, ima edinstven dizajn. Ta zasnova lahko zagotovi stabilno aksialno prednapetostno silo med komponentami, kot so ležaji, odpravi aksialno zračnost, prepreči tresenje podložk in se tako izogne vplivanju na splošno uporabo.

Pošlji povpraševanje

Opis izdelka

Ukrivljena vzmetna podložka DIN137A je elastično kovinsko tesnilo z upogibno strukturo v obliki enega ali več lokov. Ustvarja elastično silo prednapetosti z lastno deformacijo loka in je sestavljena pod vijaki in maticami. Uporablja se za odpravo vrzeli v povezavi pritrdilnih elementov, vzdrževanje sile prednapetosti, kompenzacijo toplotnega raztezanja ali obrabe in odpornost na zmerne vibracije.

Ime	DIN137A ukrivljena vzmetna podložka
Material	Nerjavno jeklo/legirano jeklo/ogljikovo jeklo/medenina/vzmetno jeklo
Standardi	DIN137A
nit	Metrika/Metrika
Velikosti	M2-M12
Končaj	Cink/črna/naravna/ostalo
Prilagodljiv	DA
Vzorec	DA

Struktura Uvod

Kakšna je struktura ukrivljene vzmetne podložke DIN137A? Preprosto povedano, gre za majhen kovinski obroč v obliki loka.

【Celotna oblika】

Ukrivljena vzmetna podložka DIN137A ni navadna ploščata podložka. Če ga primete v roko, boste videli, da se sam izboči in ne ostane raven. Glede na način izbočenja obstajata predvsem dve strukturi:

（1）Enovalovna oblika loka (kot majhen ločni most)

Celotna podložka ima obliko enega loka, pri čemer je sredina višja, stranice pa nižje, kar spominja na mini lok. V prostem stanju je njegova naravna višina veliko večja od debeline. Ko je sploščen, bo ustvaril povratni potisk.

（2）Multi-wave (kot valovit krompirjev čips)

Podložka ima dva ali celo več valov, pri čemer se vrhovi in doline izmenjujejo in zankajo po obodu. Ko je ta struktura stisnjena, deformacija ni tako pomembna kot deformacija enega vala, vendar je elastičnost bolj enakomerna.

Ti dve vrsti podložk sta popolna okrogla obroča z luknjo na sredini in brez rezov okoli robov. Debelina materiala je v celoti enaka.

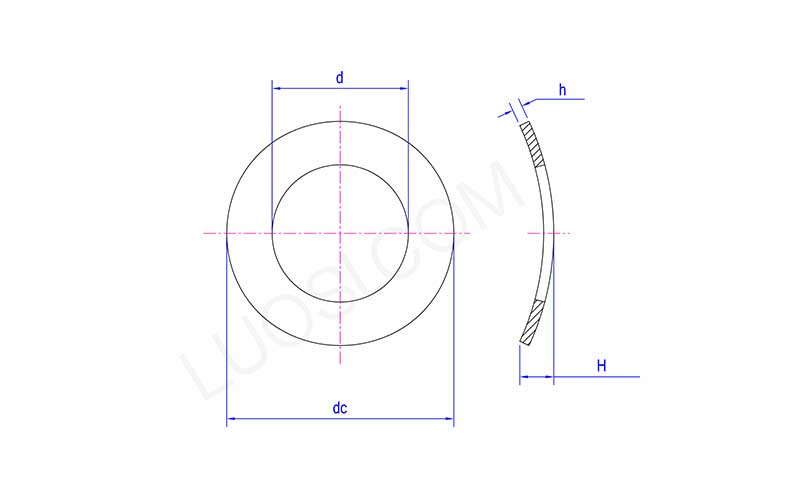

DIN137A Curved Spring Washer

pon	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8
