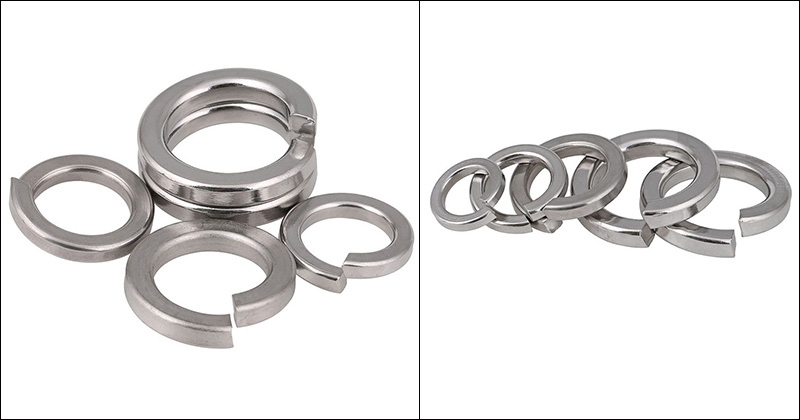

Podložka za zaklepanje ovratnika

V primerjavi z drugimi vrstami delov proti zrahljanju ima podložka Collar Lock Washer, ki jo proizvaja Xiaoguo® Factory, tanjšo debelino. Pri uporabi prihranijo več prostora in zavzamejo manj prostora, zaradi česar so primerni za kompaktne strukture.

Pošlji povpraševanje

Opis izdelka

Razlog, zakaj lahko podložka Collar Lock Washer prihrani prostor, ne da bi pri tem žrtvovala zaklepni učinek, je v natančnem ločevanju debeline in zasnove zunanjega premera od njene funkcije: zunanji premer je manjši, da se olajša namestitev v ozkih prostorih, medtem ko je debelina debelejša kot fizična kompenzacija za morebitno izgubo zaklepne sile po zmanjšanju zunanjega premera.

Glavni razlog: tanek zunanji premer ne pomeni popolnoma tanke oblike; namesto tega gre za konfiguracijo "debelega jedra in tankih robov".

（1）Zunanji premer (OD): manjši

Varno ga namestite v slepe luknje, na konci notranjih šestkotnih vijakov ali na omejena območja, obdana z drugimi komponentami.

（2）Debelina: Debelejši

Kompenzirajte morebitno izgubo elastičnosti vzmeti zaradi zmanjšanja zunanjega premera zaklepne podložke, zagotovite, da lahko podpira namestitveno površino, in zagotovite, da se blokirna sila ne zmanjša.

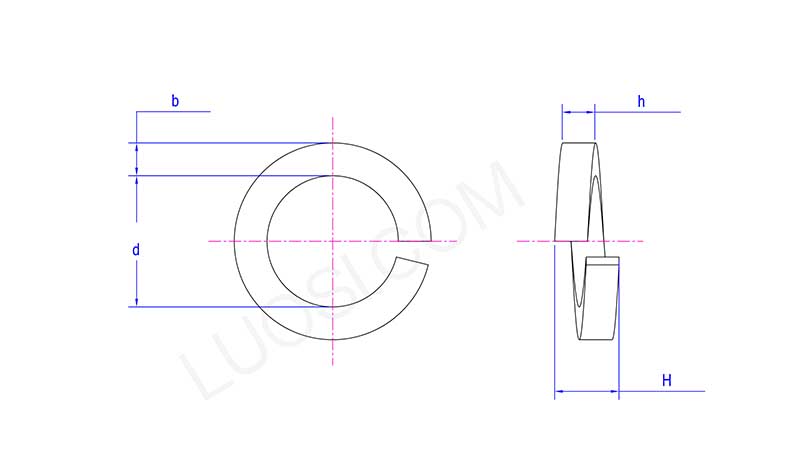

Collar Lock Washer

pon	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Tipični scenariji uporabe za prihranek prostora

Pritrdilni element Collar Lock Washer se v glavnem uporablja v situacijah, ko je v zaprtih prostorih potrebna visoka trdnost proti zrahljanju, zlasti kadar se uporablja v povezavi z vijaki z inbus glavo.

（1）Avtomobili in dirkalni avtomobili

Uporablja se v zelo zanesljivih kompaktnih prostorih, kot so motorji, vzmetenja, pogonski sklopi itd., hkrati pa dosega zmanjšanje teže in zagotavlja varnost.

（2）Vesoljski in vojaški

Uporablja se v letalskih motorjih, pilotskih kabinah in drugih primerih, kjer sta teža in prostor zelo omejena. Zaklepna podložka se pogosto uporablja pri sestavljanju motorjev, trupov in podvozja za zagotavljanje zanesljivosti v ekstremnih pogojih. Poleg tega se ta vrsta podložke pogosto uporablja tudi pri več pritrdilnih aplikacijah v vojaških vozilih, helikopterjih in bojnih letalih.

(3) Precizni stroji in industrijska avtomatizacija

Uporablja se v napravah s tesnim prostorom, kot so oprema za natančno obdelavo, industrijski stroji, spoji robotov in avtomatizirane montažne linije. Ker je zunanji premer manjši, se zlahka prilega tam, kjer je prostor omejen, in obvladuje visoko natančnost poravnave, ki jo zahteva natančna montaža.

(4) Elektrika in elektronika

Uporablja se v elektronskih napravah, priključkih, ploščah in podobnih mestih. Ta zaklepna podložka vam omogoča trdno zaklepanje, ne da bi potrebovali dodatne podložke – kompakten način, da stvari ostanejo tesne pod tresljaji.

(5) Težka industrija in gradbeništvo

Pri težkih strojih, gradbeni opremi in jeklenih konstrukcijah je kompaktna velikost te podložke prava izbira za inženirje, ki potrebujejo zanesljivo odpornost proti tresljajem in zaščito pred popuščanjem.
