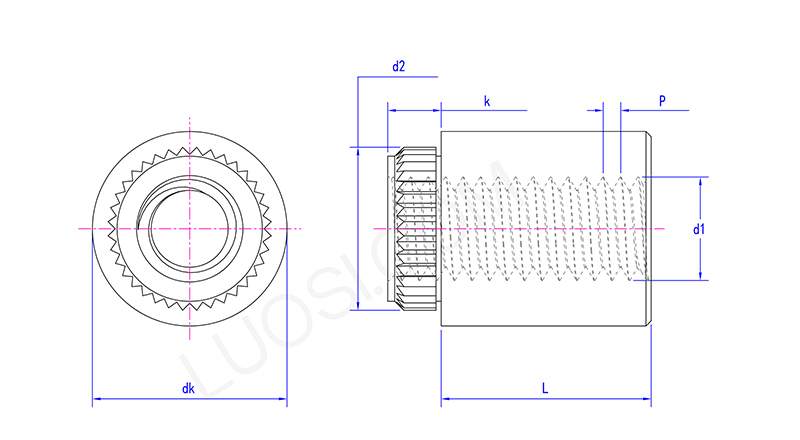

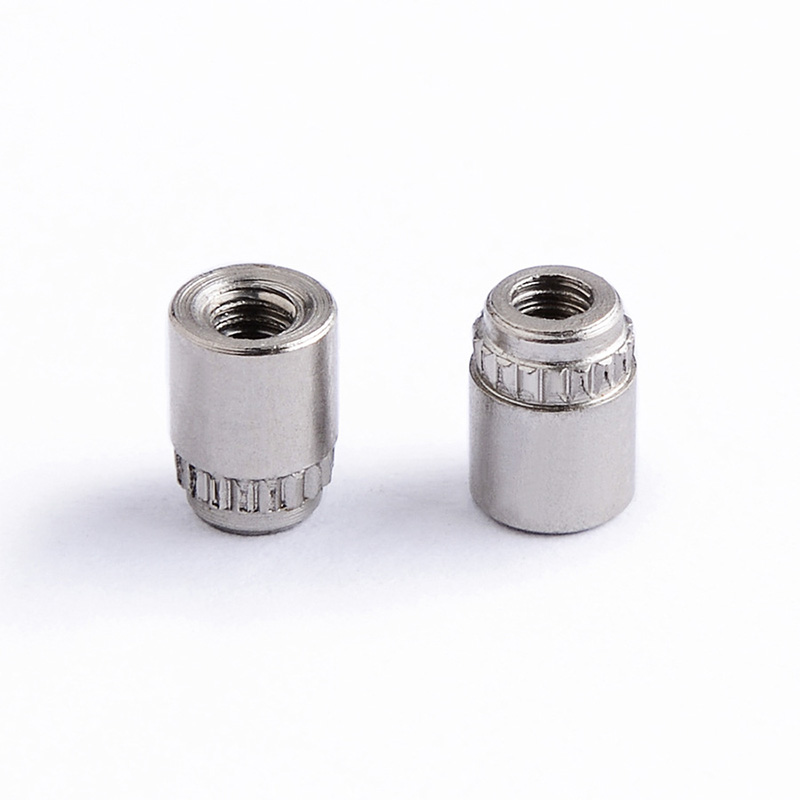

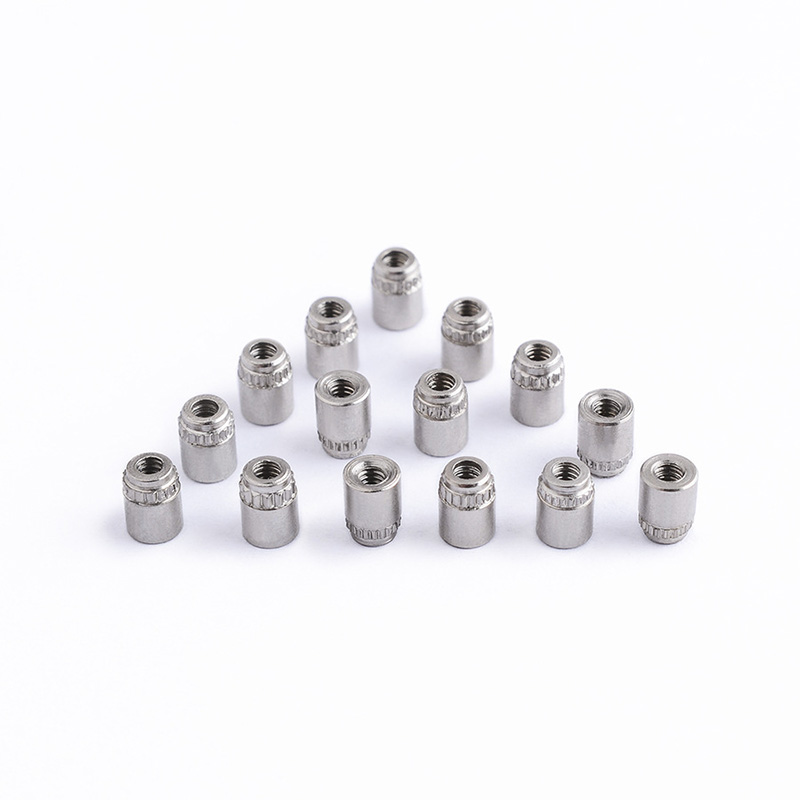

UN zakovičen čep za tiskano vezje

Ti UN zakovičeni čepi za PCB plošče so običajno izdelani iz dobrih jeklenih zlitin, kot je nizkoogljično ali nerjavno jeklo ali aluminij. Imajo solidno mehansko trdnost in se dobro obdržijo skozi čas.

Jekleni nudijo največjo natezno in strižno trdnost. Aluminijasti pa lepo prevajajo elektriko in so lahki.

Kovina, izbrana za te čepe, pomeni, da lahko prenesejo velike mehanske obremenitve, stres zaradi ciklov segrevanja in hlajenja in ostanejo močni ves čas uporabe izdelka.

Standardi

Zakovičeni zatič UN za tiskano vezje je trajen in visokotrden pritrdilni element, ki se uporablja za zagotavljanje zanesljive zunanje navojne pritrdilne točke na tiskanih vezjih (PCB). Tukaj "UN" običajno predstavlja "enotni nacionalni standard", ki se nanaša na standardiziran tip navoja, ki ga ima (kot je UNC ali UNF), kar zagotavlja njegovo združljivost z različnimi standardnimi maticami.

Postopek namestitve je hiter in učinkovit. Vstavite čep v predhodno izvrtano luknjo na tiskanem vezju. Nato uporabite namensko orodje za kovičenje, da deformirate ploski konec čepa, zaradi česar se razširi navzven in se trdno oprime med glavo zakovice in ramo ali prirobnico čepa ter tako tvori močno povezavo, odporno na tresljaje, brez potrebe po varjenju.

Ta metoda je še posebej primerna za scenarije, ki zahtevajo vzdržljivost velikih mehanskih obremenitev, ki jih je treba večkrat priključiti ali kjer lahko toplota, ki nastane pri varjenju, poškoduje občutljive komponente.

Namestitev

Ti zakovičeni čepi UN za PCB plošče so vstavljeni z metodo hladnega oblikovanja ali kovičenja.

Čep zataknete skozi vnaprej izvrtano luknjo v tiskanem vezju. Nato posebno orodje za kovičenje upogne steblo čepa proti matrici pod ploščo in ustvari trajno, razširjeno ključavnico, ki jo drži na mestu.

Metoda hladne obdelave proizvaja manj toplote in ne bo poškodovala laminata PCB ali vezja. Ko so pravilno nameščeni, čepi zagotavljajo močno in na vibracije odporno pritrditev, ne da bi pri tem ogrozili strukturo vezja.
