Grobi dvojni zatiči z drobnim korakom

Grobi dvojni čepi z majhnim korakom so primerni za scenarije, ki zahtevajo visoko trdne in natančne povezave. Debela palica izboljša oprijem, fina nit pa zagotavlja tesno in stabilno prileganje. Tovarna Xiaoguo® ima na zalogi veliko količino zalog.

Pošlji povpraševanje

Opis izdelka

Grobi dvojni čepi z majhnim korakom so razmeroma debela kovinska palica s finimi navoji na obeh koncih. Na voljo je v širokem razponu specifikacij, s premeri navojev od nekaj milimetrov do deset milimetrov, dolžino pa lahko izberete tudi glede na dejanske potrebe.

Lastnosti izdelka

Značilnost grobih dvojnih čepov z drobnim korakom je groba struktura palic. V primerjavi z navadnimi čepi lahko grobe palice povečajo splošno trdnost in togost in je manj verjetno, da se bodo deformirale, če so izpostavljene velikim obremenitvam. Korak navojev s finim navojem je majhen, razmik med vsakim obratom navoja pa manjši. Ko ga obračate, lahko povzroči večje trenje in manj verjetno je, da se bo po zategovanju zrahljal.

parametri

Rough pole double studs with fine pitch

Aplikacije

Dvojni čep s grobim drogom z majhnim korakom se pogosteje uporablja v panogah, kot so strojna proizvodnja, vesoljska industrija in precizni instrumenti. Montaža visokoprecizne opreme v strojništvu; Fiksne komponente letal na področju vesolja; Pri proizvodnji preciznih instrumentov je za zagotovitev stabilnosti delov ta vrsta čepa vedno potrebna za zagotavljanje zanesljivosti in stabilnosti povezave.

Grobi dvojni čepi z majhnim korakom se uporabljajo za pritrditev ključnih komponent velike mehanske opreme. V tovarnah je pogosto nameščena in uporabljena obsežna mehanska oprema, kot so težka obdelovalna orodja in veliki kompresorji. Če želite namestiti ohišje vretena težkega obdelovalnega stroja, privijte en konec čepa v navojno luknjo na ohišju obdelovalnega stroja, drugi konec pa speljite skozi namestitveno luknjo ohišja vretena, nato pa privijte matico.

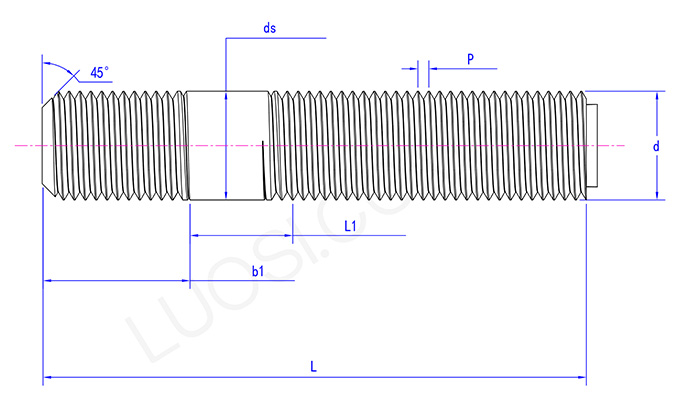

Parametri izdelka

pon	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds maks	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Ti grobi dvojni čepi se uporabljajo za izdelavo in namestitev kalupov. V industriji izdelave kalupov se pri izdelavi kalupov za brizganje, kalupov za tlačno litje itd. uporabljajo za pritrditev različnih modulov kalupov. Povežite zgornji in spodnji kalup kalupa. En konec čepa privijte v navojno luknjo spodnjega kalupa, drugi konec pa speljite skozi zgornji kalup. Nato privijte matico.
