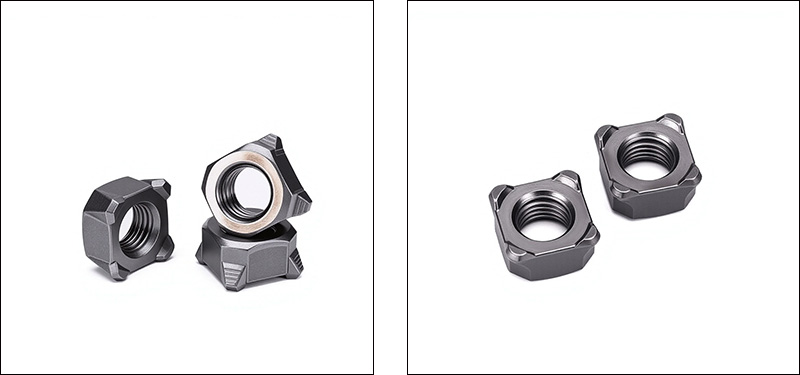

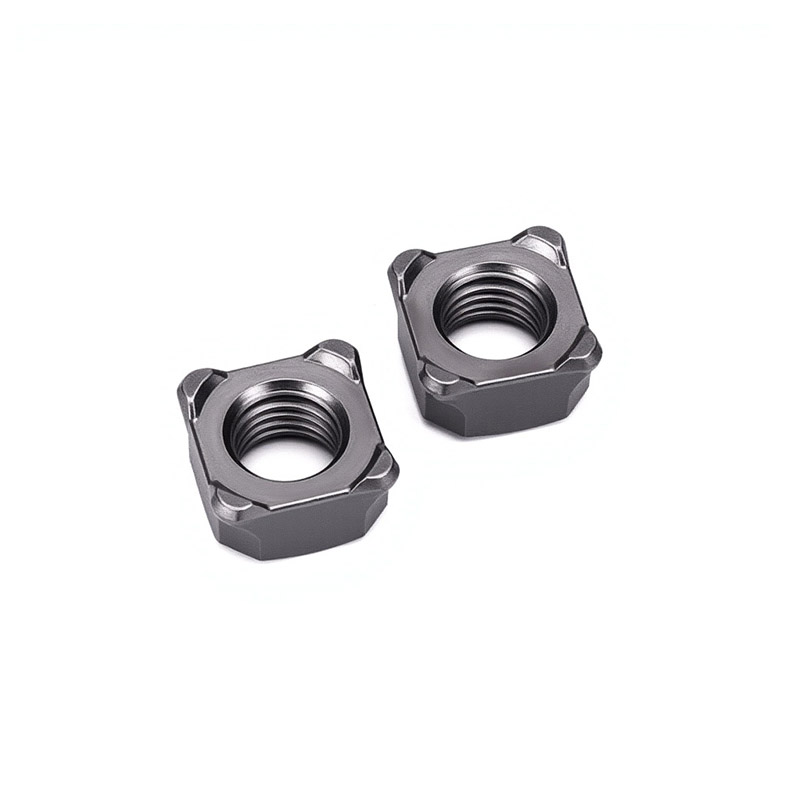

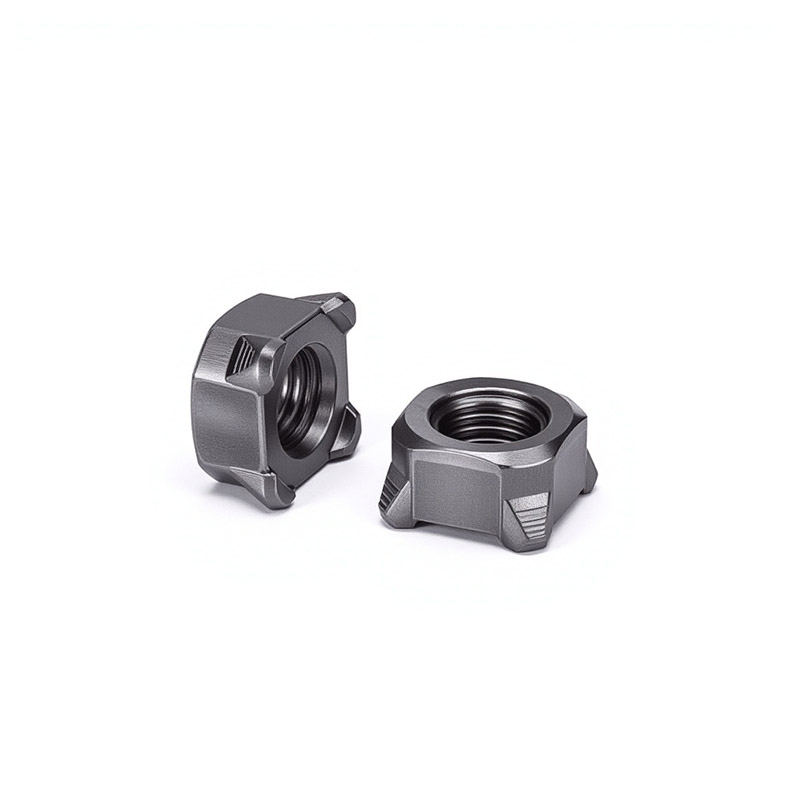

Varilne matice s kvadratnimi projekcijami

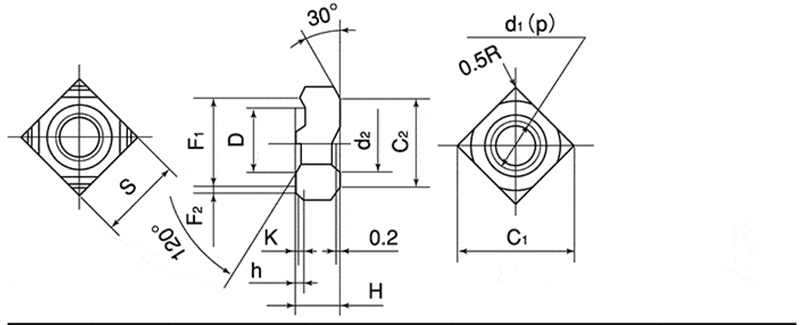

Strukturne značilnosti

Kvadratne varilne matice so kvadratne matice z več varilnimi štrlinami na dnu. Njegova strukturna zasnova je osredotočena na tri ključne cilje: zanesljivost varjenja, natančno pozicioniranje in zmogljivost proti obračanju.

【1】Kvadratna osnova

（1）Oblika: popoln kvadrat z vsemi štirimi stranicami enake dolžine in vsemi štirimi vogali pod pravim kotom. Samodejno lahko prepreči vrtenje, ko se prilega v kvadratno luknjo obdelovanca.

（2）Širina roba: na primer M8 je 14 mm, M10 je 17 mm. Zagotavlja zadostno tlačno nosilno površino, ki preprečuje, da bi se matice med varjenjem zagozdile v osnovni material.

（3）Debelina (višina): Običajno 6 do 10 mm. Zagotavlja zadostno dolžino vpetja navoja za zagotavljanje trdnosti povezave.

【2】Projekt varjenjakcije

（1）Količina: Porazdeljeno na štiritočkovni simetrični način, da se zagotovi enoten tok in uravnoteženo zvarno jedro

（2）Položaj: Na štirih vogalih spodnje površine, blizu roba, za izboljšanje stabilnosti varjenja

（3）Oblika: sferična ali stožčasta oblika z gladkim vrhom

（4）Višina: 0,5 ~ 1,2 mm, da se zagotovi tesen stik z osnovnim materialom

Širina/premer: približno 1,5 ~ 2,5 mm

【3】Notranji navoj

（1）Specifikacija navoja: Metrični M4 do M16, Imperial #6 do 5/8″. Z ustreznimi vijaki tvori ločljivo povezavo.

（2）Natančnost navoja: 6H (metrična), 2B (imperialna). Zagotavlja dobro prileganje med kvadratnimi štrlečimi varjenimi maticami in vijakom.

（3）Dolžina niti: Zagotavlja zadostno dolžino vpetja niti.

（4） Usmerjenost navoja: vstopni konec ima lahko posnete robove za enostavno vstavljanje vijaka.

Pogosto zastavljena vprašanja

（1）Za kakšno metodo varjenja so primerne pravokotne varilne matice? Kakšni so parametri?

Najpogosteje uporabljena metoda je uporovno projekcijsko varjenje. Za primer vzemimo varjenje matice iz nizkoogljičnega jekla M8 na 1,5 mm ploščo iz nizkoogljičnega jekla. Referenčni parametri so: tok 8–11 kA, tlak elektrode 2,5–4,0 kN, frekvenca varjenja 8–15 ciklov (približno 0,16–0,3 sekunde).

（2）Katerim standardom so v skladu vaše kvadratne štrleče varjene matice?

Strogo upoštevamo DIN 928 (nemški standard, najbolj razširjen po vsem svetu), ASME B18.1 (ameriški standard) in GB/T 13681.2 (kitajski nacionalni standard).

（3）Kako zagotoviti učinkovitost varjenja matic?

Bistvo varilne zmogljivosti je, da mora biti vsebnost ogljika ≤ 0,25 %. Izvajamo spektralno analizo vsake serije surovin, da zagotovimo ustreznost kemične sestave. Hkrati sta višina in oblika izboklin strogo nadzorovani v tolerančnem območju.
