Kvadratna privarjena matica M8

Če iščete profesionalne pritrdilne elemente, je najnovejša kvadratna varjena matica Xiaoguo® M8 morda vaša idealna izbira. Primeren je za hrbtno stran pločevine. Pri nameščanju zunanjih pritrdilnih elementov se ni treba dotikati hrbtne strani. Posebej primeren je za ohišja zaprtega tipa.

Model:Q 371-1999

Pošlji povpraševanje

Opis izdelka

Standardne in ključne dimenzije

Kvadratna varjena matica M8 je izdelana v strogem skladu s standardom DIN 928:2013-12. Ta standard določa dimenzije in tehnične zahteve za kvadratne varilne matice z grobimi navoji od M4 do M16 in finimi navoji od 8 mm do 16 mm. Razred izdelka je razred A.

Parameter	Vrednost (mm)	Strpnost
Specifikacija niti	M8 × 1,25	-
Širina roba (s/sw)	14 mm	±0,3
Širina diagonale (e)	18 mm	±0,6
Skupna debelina (m1 / h)	6,5 mm	±0,3
Premer glave (dk)	12,8 mm	-
Višina štrleče točke	1,0 mm	±0,1
Kot konkavne točke	45°	±5°

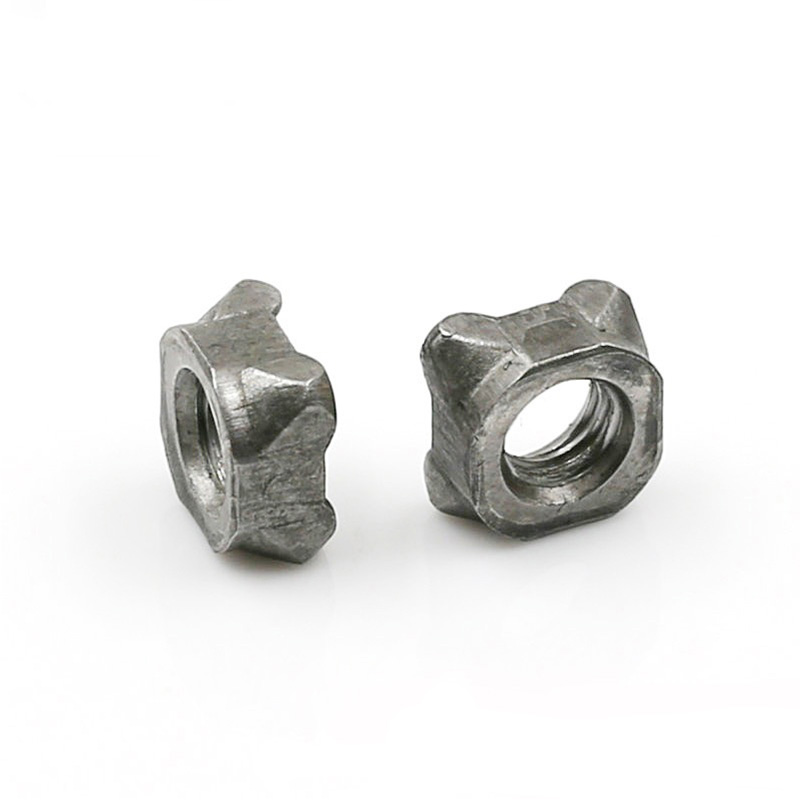

M8 Square Weld Nut

Strukturni tip

Kvadratna varjena matica M8 je razdeljena na dve vrsti glede na to, ali ima pozicionirni zatič ali ne: tip brez zatiča in tip z zatičem.

（1）Nepilotiran

Opis:

Kvadratne oblike, s širino nasprotnih stranic 14 mm. Spodnja površina ima štiri polkrogle varilne izbokline, enakomerno porazdeljene na štirih vogalih, brez vodilnih zatičev. Spodnja površina je ravna, s specifikacijo M8 × 1,25 in natančnostjo 6H.

Načelo delovanja:

Med varjenjem je pozicioniranje doseženo z locirnimi zatiči na spodnji elektrodi ali kvadratnimi luknjami na obdelovancu. Štiri izbokline se med uporovnim varjenjem istočasno stopijo in tvorijo enotno zvarno jedro.

Veljavni scenariji:

Ko je kvadratna privarjena matica M8 že v kvadratni luknji obdelovanca ali ko je položaj zanesljiv,

Uporabite lahko tehnike ročnega varjenja ali polavtomatskega varjenja.

To je primerno za stroškovno občutljive aplikacije z nizkimi zahtevami po natančnosti pozicioniranja.

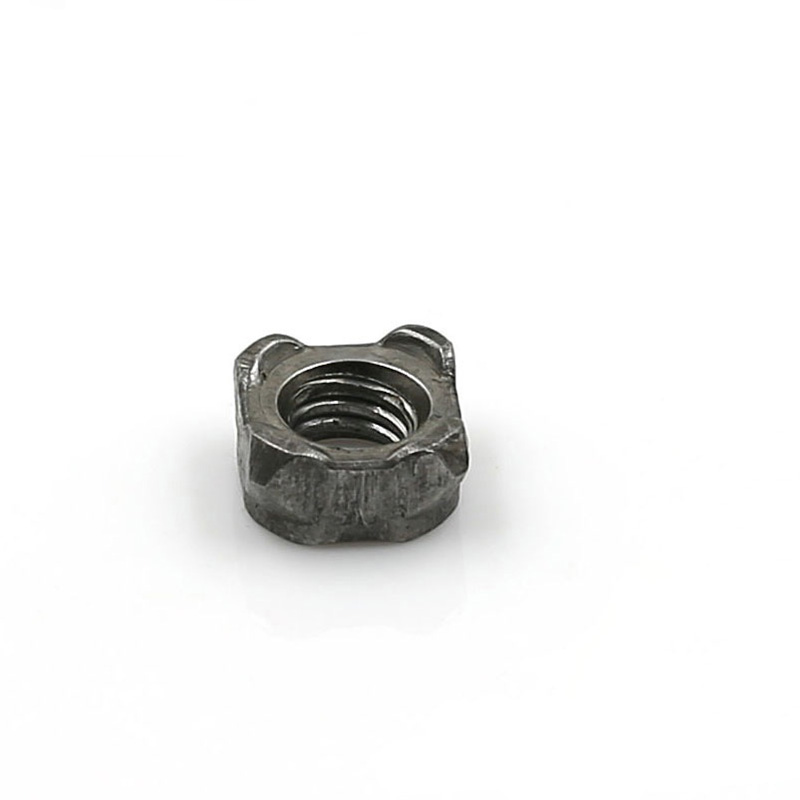

M8 Square Weld Nut

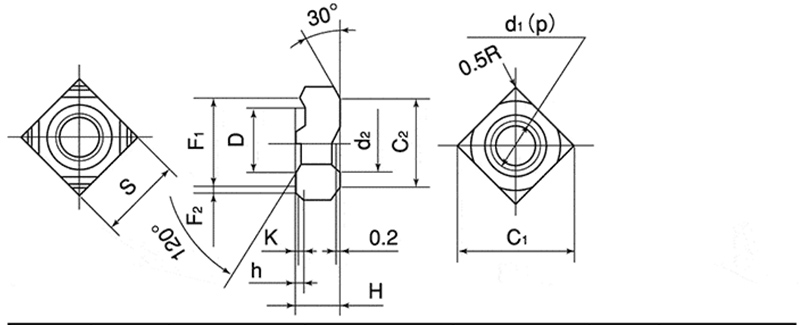

d	p	S		H		h		K	D
Nominalni premer	Pitch	BasicDimension	Strpnost	BasicDimension	Strpnost	BasicDimension	Strpnost	Osnovna dimenzija (približno)	BasicDimension	Strpnost
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

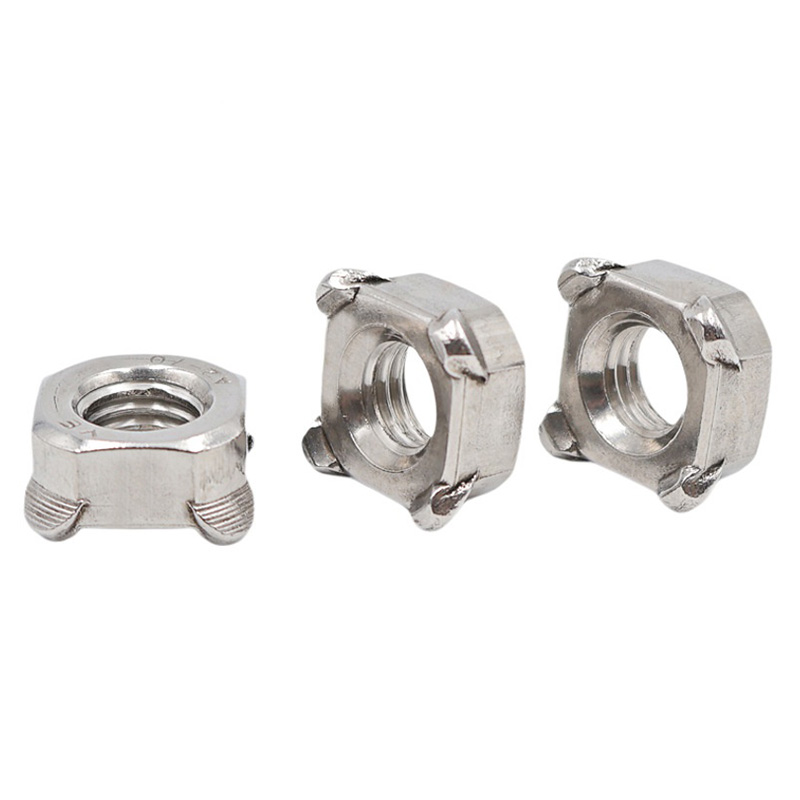

（2）Pilotiran

Opis:

Oblika je kvadratna, pri čemer je širina nasprotnih strani običajno 14 mm. Prisotni so štirje vogalni izrastki na spodnji površini skupaj s sredinskim vodilnim zatičem. Premer vodilnega zatiča je običajno 9,6 mm ali 11,6 mm (odvisno od zahtev kupca). Višina vodilnega zatiča je 1,5 mm, 2,0 mm ali 2,5 mm, kar ustreza debelini osnovnega materiala. Navoj je M8 × 1,25, z natančnostjo 6H.

Načelo delovanja:

Vodilni zatič je vstavljen v predhodno izvrtano pozicionirno luknjo obdelovanca, da se doseže natančno pozicioniranje in prepreči premikanje kvadratne varilne matice M8 med varjenjem. Hkrati vodilni zatič do določene mere učinkovito blokira varilne brizge pred vstopom v navojno luknjo.

Veljavni scenariji:

Avtomatizirana robotska varilna linija (z visokimi zahtevami glede pozicioniranja)

Ko obdelovanec nima kvadratnih lukenj in je nameščen samo z okroglimi luknjami

Aplikacije, kjer je treba preprečiti, da bi varilna žlindra blokirala navoje
