Votli šesterokotni moški adapter za oljni čep

Šestkotna zasnova glave inventarnega izdelka Xiaoguo® "Hollow Hexagon Male Oil Plug Adapter" je primerna za prenos visokega navora. Uporaba standardnega ključa ali nasadnega ključa za upravljanje zagotavlja varno pritrditev brez popuščanja.

Model:DIN910

Pošlji povpraševanje

Opis izdelka

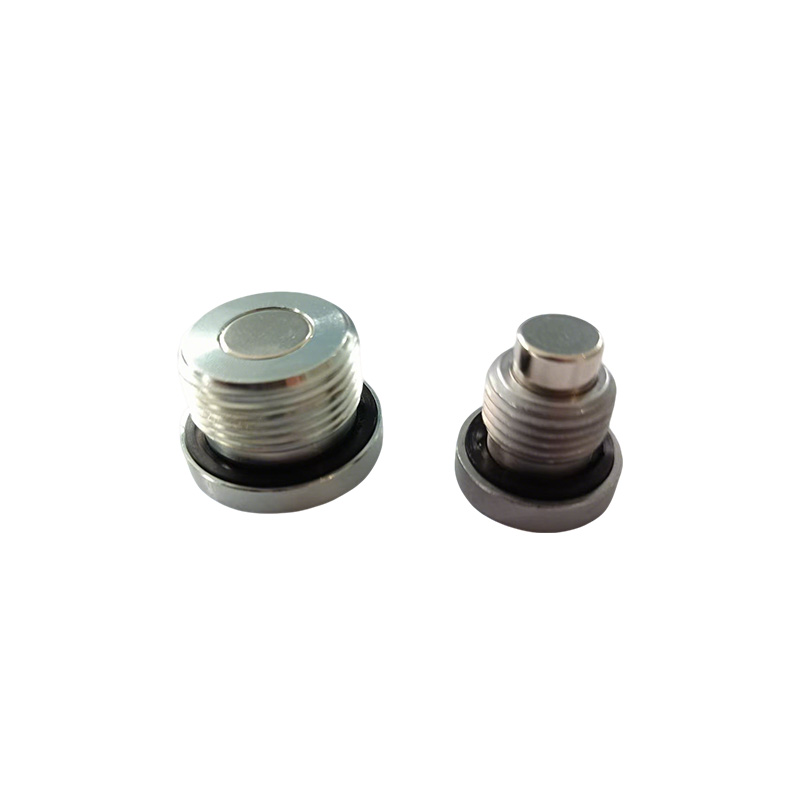

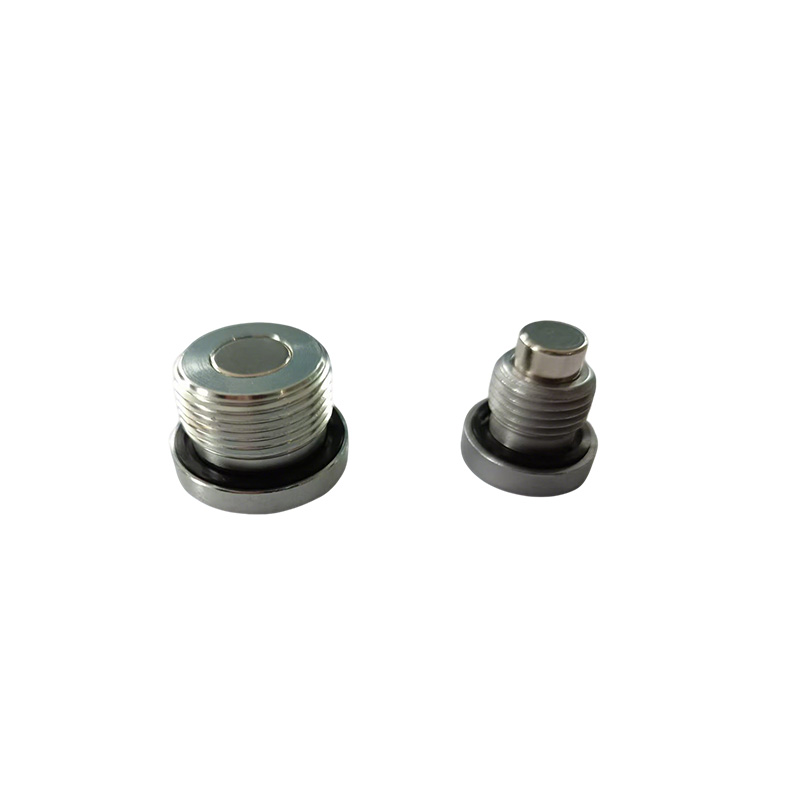

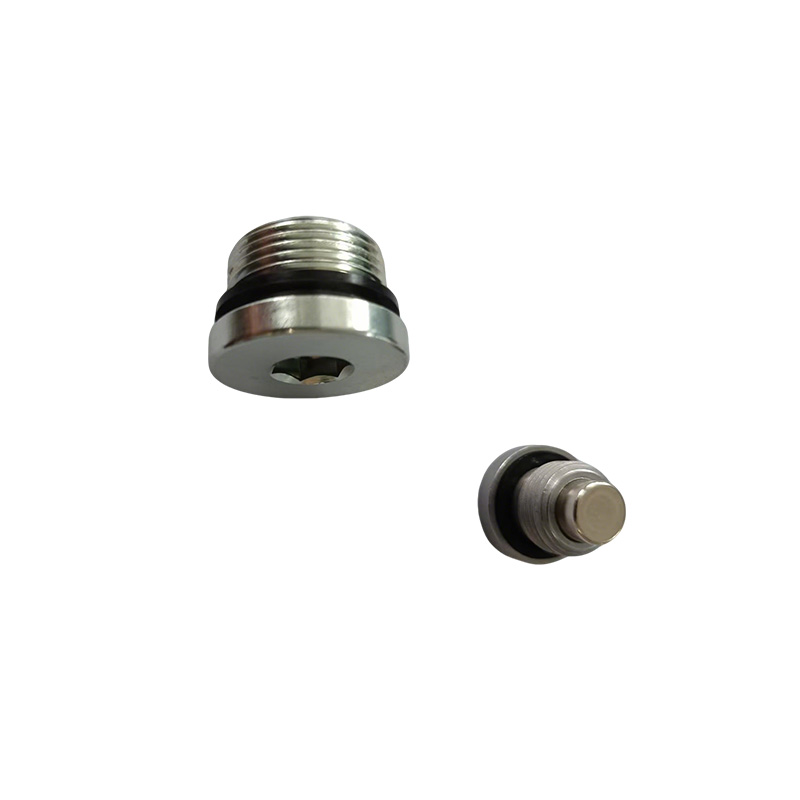

Votli šesterokotni moški adapter za oljni čep je hidravlična/pnevmatska cevna povezovalna komponenta, ki je navzven šestkotne oblike, ima aksialno strukturo skozi luknjo in uporablja zunanji navojni vmesnik. V bistvu gre za "šesterokotni navojni čep s sredinsko luknjo", ki lahko tesni vrata kot običajni čep, poleg tega pa omogoča dodatne funkcije, kot so testiranje tlaka, izpušni plini, vzorčenje ali začasna povezava instrumentov skozi svojo votlo strukturo.

V primerjavi z običajnimi polnimi čepi je glavna razlika v naslednjem: trdni čepi lahko samo tesnijo, medtem ko je votel šesterokotni adapter "večnamenski kanal", ki lahko izvaja različne diagnostične in vzdrževalne operacije brez razstavljanja sistema.

Model ŠT.	DIN910	Groove	Šesterokotnik
Povezava	Navadni vijak	Slog glave	Šesterokotna
Standardno	DIN, GB, ANSI, BSW, JIS, GOST	Ocena	8.8
Naklon (P)	1,1 - 1,8 mm	Premer	M3-M24
Dolžina	6-50 mm	Površina	Primarna barva

Standardne specifikacije

Votli šesterokotni moški adapter za olje je v glavnem skladen s standardi DIN (nemški industrijski standardi), ISO (mednarodna organizacija za standardizacijo) in GB (kitajski nacionalni standardi) itd.

（1）Standardi DIN: Eden najbolj univerzalnih standardov. Specifikacije so jasne. DIN 910 je poseben standard za vijake s šestrobo zarezo z rameni, ki imajo cilindrične (vzporedne) navoje in omejevalne stopnice, ki zagotavljajo tesnjenje z zamenljivimi podložkami. Drugi povezani standardi vključujejo DIN 908 (šesterokotni notranji vijaki), DIN 906 (šestokotni stožčasti vijaki) in DIN 909 (šestokotni zunanji vijaki).

（2）Standardi ISO & GB: aplikacije za internacionalizacijo in lokalizacijo. ISO 9974-4 je mednarodni standard, ki v celoti opredeljuje dimenzije, oblike in preskusne metode za zunanje in notranje šesterokotne matice, ki se uporabljajo v splošnem prenosu tekočin in splošni opremi. GB/T 2878.4-2011 in GB/T 43077.4-2023 sprejmeta standarda ISO 6149-4 in ISO 9974-4 na enakovreden način. Šestkotne matice, ki so v skladu s temi nacionalnimi standardi, imajo lahko največji delovni tlak do 63 MPa (približno 630 barov).

Standardna vrsta navoja Ključna značilnost Metoda tesnjenja

DIN 906 Stožčasti (R) inbusni vtični pogon, brez obroča Kovina na kovino (konični navoj)

DIN 908 Paralelni (G/M) šesterokutni vtični pogon, z obročem Zamenljiv tesnilni obroč (baker, ED, O-obroč)

DIN 910 Vzporedna (G/M) šestroba glava, z obročem Zamenljiv tesnilni obroč

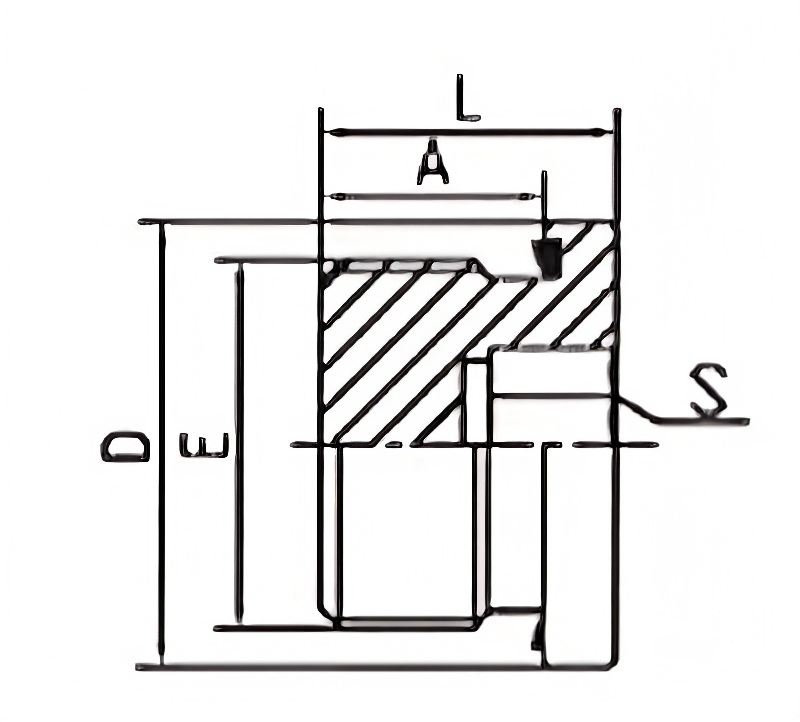

PARTNO	NIT	ED UJETNIK	DIMENZIJE
PARTNO	E	ED UJETNIK	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

pogosta vprašanja

（1）Katerim standardom ustrezajo vaši izdelki?

Naš votli šesterokotni moški oljni adapter je izdelan v skladu s standardoma DIN 910 (vzporedni navoji s pušo, zamenljivi tesnilni obroč) in standardom DIN 909 (konični navoji, tesnjenje kovina na kovino).

（2）Katere materiale je mogoče uporabiti za votli šesterokotni moški adapter za oljni čep?

Standardni materiali vključujejo ogljikovo jeklo (stopnje 4.8, 6.8, 8.8, 10.9, 12.9), nerjavno jeklo (A2-70, A4-80, 304, 316), medenino in aluminij. Dobavljamo tudi legirano jeklo za uporabo z visoko trdnostjo.

（3）Ali nudite vzorce? Kakšen je rok za vzorce?

Da, na voljo so brezplačni vzorci za standardne velikosti. Založeni vzorci se pošljejo v 3–5 dneh z ekspresno dostavo (DHL/FedEx). Izdelava vzorcev po meri zahteva 15–20 dni.
