BSPT moški notranji šestrobi vtič

Ko uporabljate inventar Xiaoguo® BSPT moški notranji šestrobi vtič, jih je mogoče ponovno uporabiti. Vendar pa jih morate znova oviti s trakom ali nanje nanesti tesnilo, preden jih lahko ponovno uporabite, s čimer zmanjšate stroške ponovnih nakupov.

Pošlji povpraševanje

Opis izdelka

Struktura moškega notranjega šestrobega vtiča BSPT je zelo čvrsta, zato ni zapletena za uporabo. Vendar pa še vedno obstaja nekaj točk, ki zahtevajo dodatno pozornost.

【1】Priprava pred namestitvijo

（1）Izberite pravilno velikost: Zagotovite, da je vmesnik NPT navoj.

（2）Preverite navoje: opazujte, ali so na navojih moškega notranjega šestrobega vtiča BSPT kakršni koli robovi ali praske, prav tako se prepričajte, da so notranji navoji vmesnika čisti, brez železnih ostružkov ali ostankov starega lepilnega traku.

（3）Pripravite tesnilni trak ali tesnilno maso: Čeprav imajo stožčasti navoji NPT svojo lastnost samotesnitve, je močno priporočljivo, da preprečite puščanje olja ali zraka, ovijte tesnilni trak ali nanesite tekočo tesnilno maso za navoje.

BSPT Male Internal Hex Plug

【2】 Ovijte trak surovin

（1）Smer: Ovijte v smeri urinega kazalca od konca z navojem (konec blizu šesterokotne glave) proti koncu z navojem.

（2）Število obratov: Na splošno zavijte 3- do 6-krat.

（3）Ne prekrivajte prvega zobca: prvih 1 do 2 zobca na samem sprednjem delu niti pustite nezavarovana. To lahko prepreči, da bi ostanki lepilnega traku padli v sistem.

【3】Koraki zategovanja

（1）Predhodno zategnite z roko: Najprej ročno vstavite moški notranji šestrobi vtič BSPT v luknjo. Prepričajte se le, da gre gladko in da so niti pravilno poravnane.

（2）Zategnite z notranjim šesterokotnim ključem: Poiščite notranji šesterokotni ključ ustrezne velikosti (stranice šesterokotnika se morajo ujemati), ga vstavite v šesterokotno luknjo in začnite zategovati.

（3）Koliko obratov? Ko ste ročno zategnili do konca, nadaljujte z uporabo ključa za približno 1,5 do 3 obrate (približno). (NPT je stožčasti navoj. Tesnilnega obroča ni treba tesno pritisniti ob čelno ploskev. Ko začutite očiten upor, ga le malo bolj zategnite.)

（4）Referenca navora

NPT specifikacija	Navor (N·m)
1/8″	7-10
1/4″	16-22
3/8″	19-43
1/2″	43-54
3/4″	54-65
1″	70-81

【4】Preverjanje po namestitvi

Ko je namestitev končana, pritisnite na sistem in opazujte, ali okoli moškega notranjega šestrobega čepa BSPT pušča.

Če pride do rahlega puščanja, ga lahko poskusite zategniti še za 1/4 obrata.

Če še vedno pušča, odstranite del in preglejte navoje in tesnilni trak. Ponovno ovijte trak in ga znova namestite.

BSPT Male Internal Hex Plug

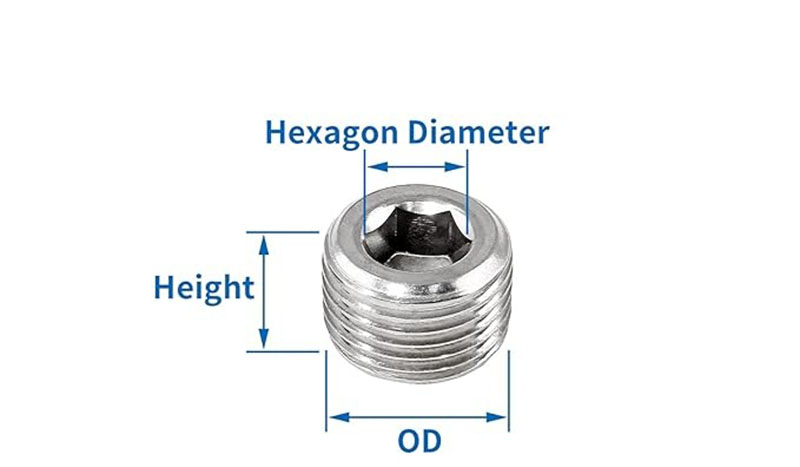

nit	OD (palec)	OD (mm)	Višina	Premer šesterokotnika
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
