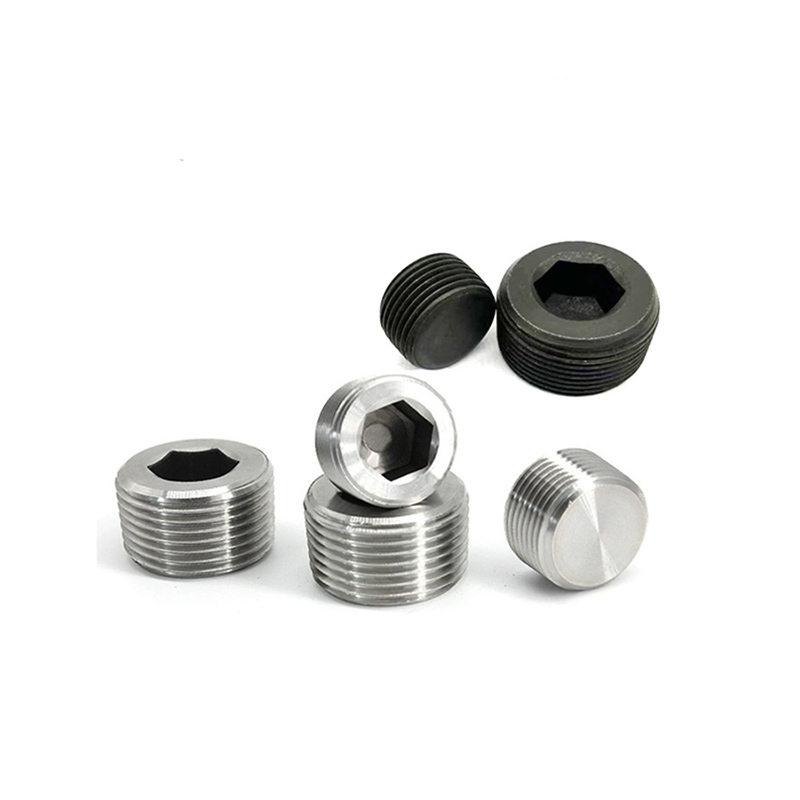

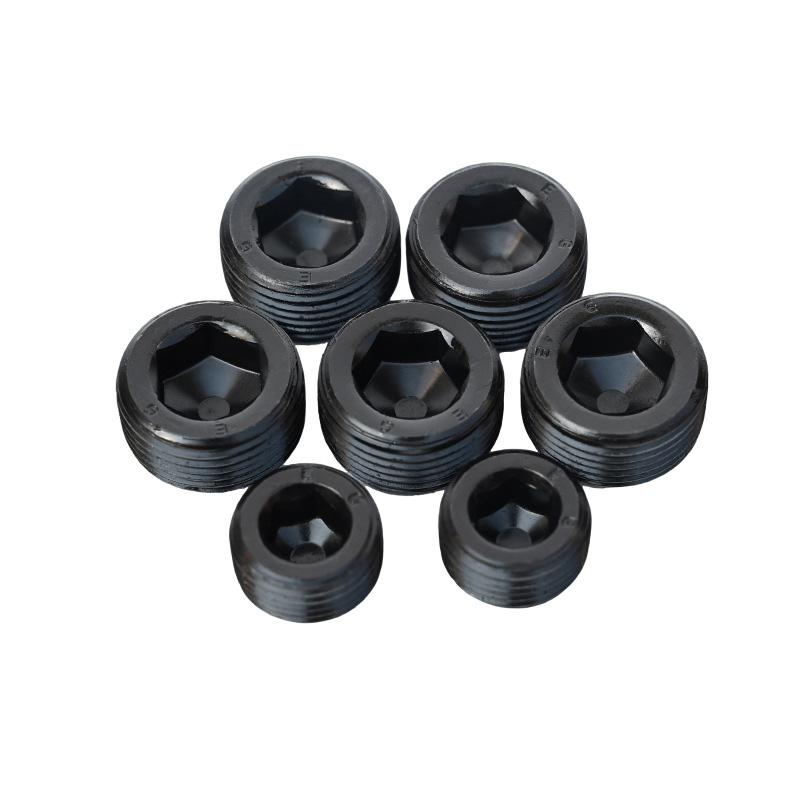

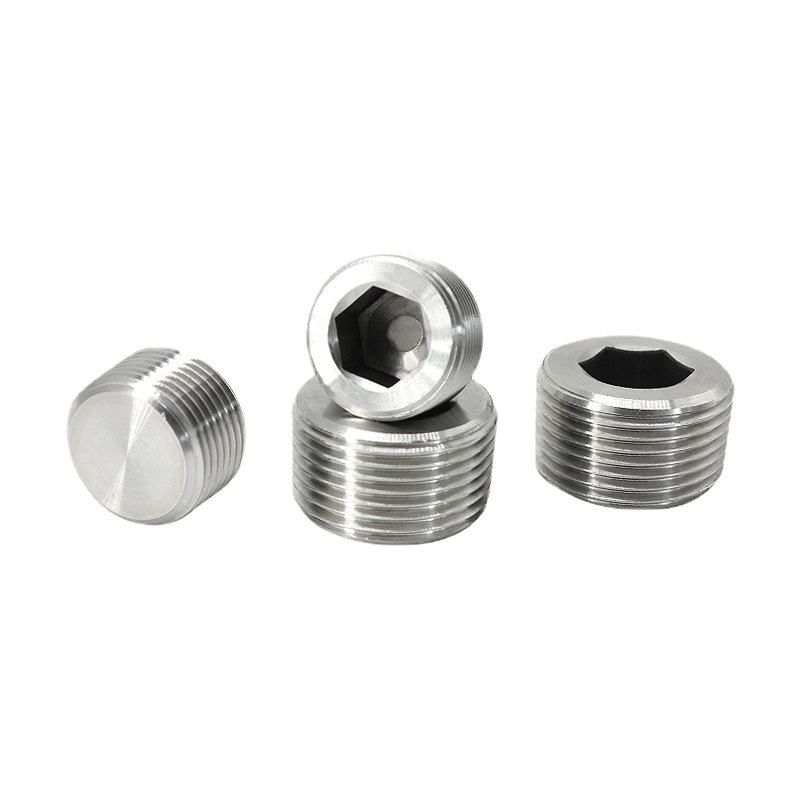

Moški cevni vtič z notranjim šestrobim navojem

Po prejemu vzorca vtičnice z notranjim šestrobim navojem Xiaoguo®, če imate kakršna koli vprašanja med postopkom testiranja vzorca, nam lahko pustite sporočilo. Lahko vam bomo pomagali in zagotovili tudi navodila za izdelek.

Pošlji povpraševanje

Opis izdelka

Strukturne značilnosti vtičnice z notranjim šestrobim navojem z moškim cevnim čepom so predvsem v zasnovi glave, strukturi navoja in principu tesnjenja. Zaradi tega ni samo enostavna za namestitev, temveč tudi za učinkovito tesnjenje tekočin.

（1）Struktura glave: notranja šesterokotna in vgreznjena oblika

①Notranji šestkotnik: Na sredini glave je notranji šesterokotni utor, ki ga je mogoče namestiti in razstaviti s standardnim šesterokotnim ključem.

②Zasnova pogreznjene glave: po namestitvi lahko čep v celoti potopite v površino opreme, s čimer ohranite gladek splošni videz in preprečite, da bi se izpostavljeni deli poškodovali ali zrahljali zaradi naključnih trkov.

（2）Struktura navoja: Stožčasti navoj

1. Standard za navoje: Nastavek za notranji šestrobi navoj z moškim cevnim čepom sprejema mednarodno priznani standard NPT (kot zoba 60°) ameriškega sistema ali standard BSP/PT (kot zoba 55°) britanskega sistema za stožčaste cevne navoje.

2. Konus navoja: Glavna značilnost je zožitev navoja 1:16.

3. Natančnost obdelave: Navoji vtičnice z notranjim šestrobim navojem moškega cevnega čepa so bili natančno izdelani in so podvrženi strogi tolerančni kontroli, da se zagotovi popolno prileganje vmesniku.

4. Vgrajen tesnilni obroč: ED tesnilni obroč bo vgrajen na dnu navoja. Ta integrirana zasnova dodatno poveča učinek tesnjenja in je primerna za sisteme z izjemno

visoke zahteve glede natančnosti.

Male Pipe Plug Internal Hex Thread Socket

（3）Načelo tesnjenja

1. Tesnjenje kovine na kovino: Ko sta notranja in zunanja stožčasta cev z navoji privijačeni, bosta notranja in zunanja stožčasta površina podvrženi rahli kovinski deformaciji in se tesno prilepili druga na drugo ter tvorili popolno tesnilo kovina na kovino.

2. Pomožno tesnjenje: Da bi dosegli najboljši učinek tesnjenja, navoji NPT običajno zahtevajo nanos sredstva proti sprijemanju ali navijanje tesnilnega traku (tesnila) na površino navoja pred namestitvijo.

3. Odporen na visok pritisk: Ta robustna tesnilna struktura kovina-kovina se večinoma uporablja na področjih, kjer je potreben izjemno visok tlak.

Vprašanja in odgovori

（1）Ali ob vsakem naročilu zagotovite tabelo specifikacij navora?

Da, pošiljka bo vsebovala priporočeno tabelo navora pri namestitvi. Lahko se tudi natisne na embalažo izdelka in pošlje v elektronski obliki.

（2）Ali je mogoče te vtičnice z notranjim šestrobim navojem uporabiti v okoljih z visokimi vibracijami?

Seveda, vendar je priporočljivo, da za namestitev uporabite lepilo za zapiranje z navojem (kot je Loctite 243/262), ki bo zagotovilo boljši učinek proti popuščanju v okoljih z visokimi vibracijami.

Male Pipe Plug Internal Hex Thread Socket

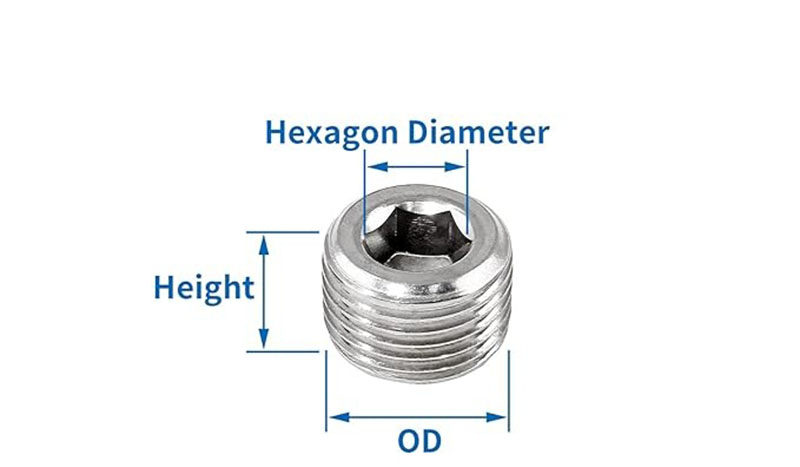

nit	OD (palec)	OD (mm)	Višina	Premer šesterokotnika
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
