Čep za votle šestrobe cevi s tesnilnim obročem

Površinska obdelava Xiaoguo® Hollow Hex Pipe Plug s tesnilnim obročem je raznolika: galvanizacija, črnjenje, nikljanje itd., ki učinkovito preprečuje rjo in korozijo ter je primerna za zunanje ali vlažne delovne pogoje. Vse izdelke na zalogi lahko dobite kot brezplačne vzorce.

Pošlji povpraševanje

Opis izdelka

Zanesljivo tesnjenje je najbolj kritična funkcija čepa za votle šestrobe cevi s tesnilnim obročem. Postopke tesnjenja lahko v glavnem razvrstimo v naslednji dve kategoriji:

（1）Tesnilo (vzporedni navoji)

Načelo: zamenljivo tesnilno tesnilo je stisnjeno s korakom navojnega čepa, da se doseže tesnjenje čelne strani

Osnovne komponente: bakrena podložka, obroč ED, O-obroč, aluminijasta podložka

（2）Interferenčno tesnilo navoja (konični navoj)

Načelo: Zanašanje na interferenčno prileganje, ki je značilno za konični navoj, je tesnjenje kovine na kovino doseženo neposredno

Osrednje komponente: Brez tesnila, lahko pa jih dopolnite s tesnilnim sredstvom ali trakom

Hollow Hex Pipe Plug with Sealing Ring

Posebna tehnologija tesnjenja

（1）Vnaprej naneseno tesnilo za navoje

Nanesite tanko plast tesnilne mase za mikrokapsule (kot je tehnologija prednanosa Loctite) na navoje čepa za votle šestrobe cevi s tesnilnim obročem.

Med vgradnjo se je lepilna plast stisnila in počila, po utrjevanju pa je tvorila tesnilo in zagotavljala funkcijo proti zrahljanju.

Primeren za vzporedne ali stožčaste navoje, lahko nadomesti lepilni trak ali podložke.

(2) Najlonski tesnilni obroč proti popuščanju

Na eno stran niti pritrdite majhen kos najlonskega materiala.

Med vstavljanjem je najlon stisnjen, kar povzroča trenje, da se prepreči zrahljanje, poleg tega pa zagotavlja določeno stopnjo tesnilne funkcije.

V glavnem se uporablja v situacijah z nizkim tlakom, kjer je potrebno preprečevanje popuščanja.

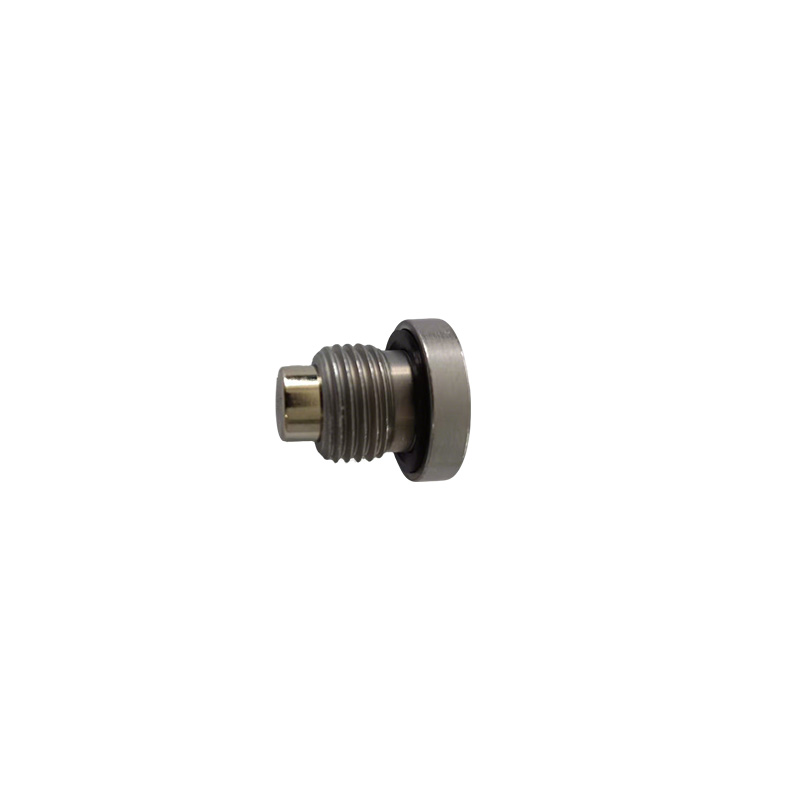

（3）Integrirano magnetno + tesnjenje

Magnetni čep za votlo šesterokotno cev s tesnilnim obročem ima običajno v glavi vgrajene magnete. Metoda tesnjenja še vedno uporablja tesnjenje tesnila (vzporedni navoji) ali tesnjenje stožčastega navoja in med njima ni spora.

Hollow Hex Pipe Plug with Sealing Ring

PARTNO	NIT	ED UJETNIK	DIMENZIJE
PARTNO	E	ED UJETNIK	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Priporočilo za tesnjenje

Za večino standardnih aplikacij (avtomobili, splošni stroji): Izberite čep za votle šestrobe cevi DIN 910 s tesnilnim obročem + bakrene podložke, ki so preprosti, zanesljivi in imajo najnižje stroške.

Za visokotlačno ali pogosto razstavljanje: izberite tesnilne obroče ED, ki jih je mogoče ponovno uporabiti in imajo visok tesnilni tlak.

Za ultravisok tlak ali kompaktne prostore: izberite stožčaste navoje (NPT/BSPT) + tesnilo.

Za korozivna ali visokotemperaturna okolja: dajte prednost vijakom iz nerjavečega jekla + bakrenim podložkam ali FKM ED obročkom.

Če morate priporočiti določeno tesnilno rešitev za določen scenarij stranke, navedite podrobnosti in dali vam bomo natančen predlog.
