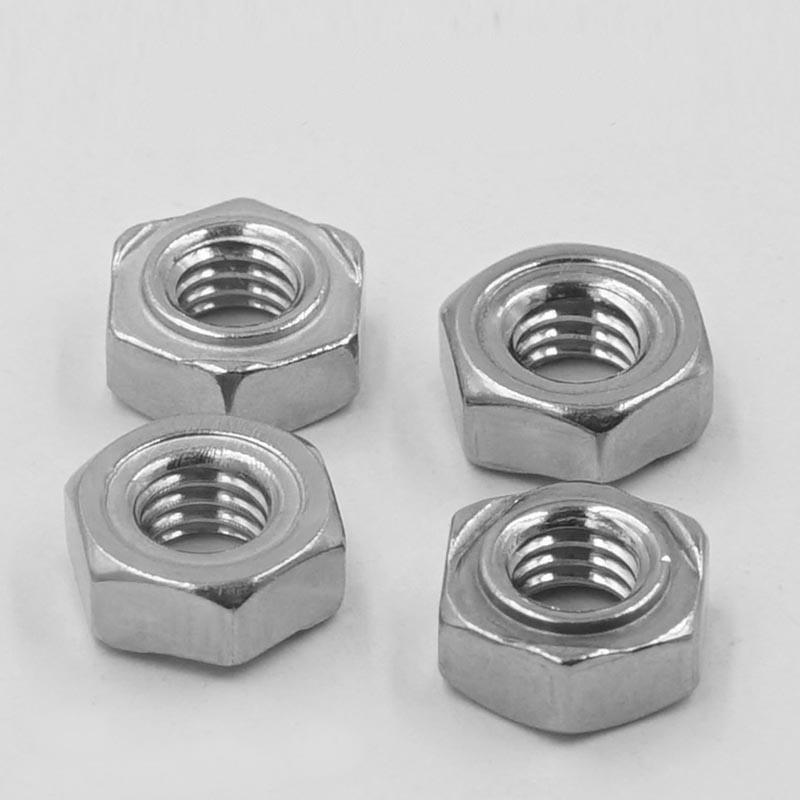

Šestrobe privarjene matice

Takoj kupite šestrobe varjene matice Xiaoguo®. Te matice imajo na dnu tri enakomerno razporejene varilne izbokline. Tok je koncentriran, jedro zvara je stabilno in matice se po varjenju nikoli ne bodo zrahljale. To učinkovito preprečuje problem odstopanja matice med postopkom varjenja.

Model:JIS B1196-1.1-1982

Pošlji povpraševanje

Opis izdelka

Šestrobe privarjene matice so vrsta specializiranih pritrdilnih elementov, ki ustrezajo standardu DIN 929. Imajo šesterokotno obliko in tri varilne izbokline na dnu (nekatere imajo pozicionirne zatiče). Trajno so pritrjeni na kovinske pločevine z uporovnim točkovnim varjenjem in zagotavljajo visoko trdno notranjo navojno luknjo za poznejše vijačne povezave. Njihova ključna lastnost je, da se po varjenju nikoli ne zrahljajo. Šestrobe privarjene matice se pogosto uporabljajo v panogah, kot so avtomobili, kovinske pločevine in kalupi. Uporabljajo se tudi na lokacijah, kjer običajnih matic ni mogoče uporabiti ali kjer je potrebna trdna in trajna navojna povezava, ki služi kot fiksna priključna točka notranjega navoja.

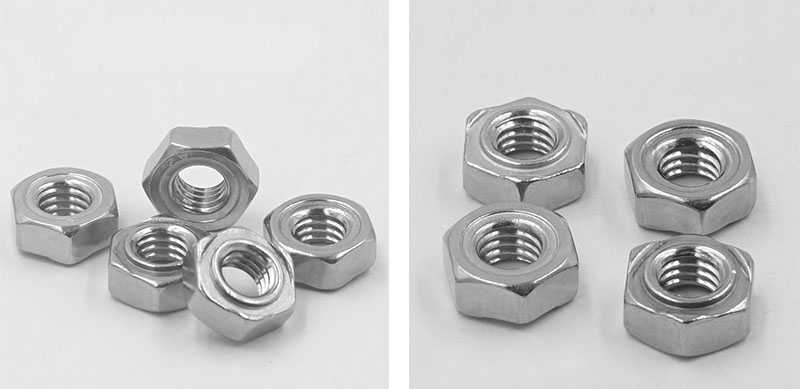

Hex Weld Nuts

Strukturne značilnosti

Strukturna zasnova šestrobe varjene matice je osredotočena na tri ključne cilje: zanesljivost varjenja, natančnost pozicioniranja in enostavnost sestavljanja.

【1】Šestkotna oblika

（1）Oblika: Pravilni šesterokotnik. Mere nasprotnih strani so v skladu s standardom DIN 929. Zategnite ga lahko z navadnim odprtim ključem ali nasadnim ključem, brez uporabe posebnega orodja.

（2）Širina nasprotne strani: Različne specifikacije imajo različne dimenzije. Na primer, M6 je 11 mm, M8 je 14 mm in M10 je 17 mm. Zagotovite zadostno kontaktno površino za ključ.

（3）Skupna višina: Običajno 0,8 do 1,0-kratnik nazivnega premera navoja. Zagotovite dolžino navoja in zagotovite trdnost povezave.

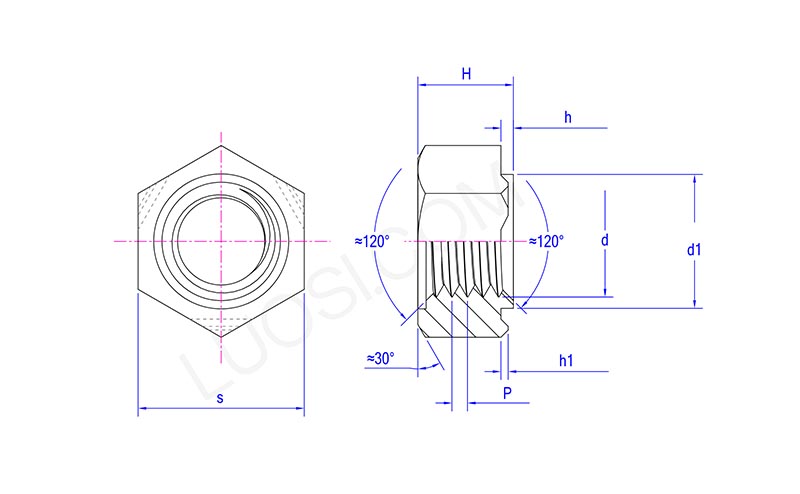

Hex Weld Nuts

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】Spodnje varjene projekcije

（1）Količina: 3 kosi (enakomerno porazdeljeni pri 120°). Tri točke določajo ravnino, ki zagotavlja, da je šestroba privarjena matica varno v stiku z osnovnim materialom. Tudi če je površina obdelovanca rahlo neravna, je še vedno mogoče zagotoviti zanesljivo varjenje.

（2）Položaj: Na robu spodnje površine za izboljšanje stabilnosti varjenja.

（3）Oblika: kroglasta ali stožčasta na vrhu, z gladkim vrhom. Med uporovnim varjenjem je tok koncentriran in daje prednost taljenju, da nastane jedro.

（4）Višina: 0,5 - 1,0 mm (posebne vrednosti so odvisne od specifikacije in debeline plošče). Poskrbite za tesen stik z osnovnim materialom in zagotovite zadosten volumen taljenja.

【3】Pozicijski vodilni zatič (pilot, neobvezna struktura)

（1）Premer vodilnega zatiča: manjši od predhodno izvrtane luknje obdelovanca (npr. M8 za φ9,6 mm ali φ11,6 mm)

（2）Višina vodilnega zatiča: 1,5 ~ 2,5 mm (izbrano glede na debelino plošče)

【4】Notranji navoj

（1）Specifikacije navoja: metrični grobi navoj M3 do M16 (na voljo je fini navoj), Imperial UNC 1/4″ do 5/16″

（2）Natančnost navoja: 6H (metrična), 2B (imperialna)

（3）Dolžina navoja: zagotovite zadostno dolžino navoja

（4） Usmerjenost navoja: Vhodni konec ima lahko posnete robove
