1/4 BSP zaporno tesnilo z moško šestrobo glavo

1/4 BSP zaporno tesnilo z moško šestrobo glavo je majhen del, ki se uporablja za blokiranje oljnih ali inšpekcijskih odprtin v hidravličnem sistemu. Specifikacija je zunanji navoj 1/4 palca BSP (to je G1/4"), glava pa je zunanji šesterokotnik. Zategnete ga lahko z navadnim ključem. Posebnost pri njem je, da je opremljen s samozapornim tesnilnim obročem - ta tesnilni obroč je pritrjen na čelno stran čepa in ne bo padel ali se premaknil.

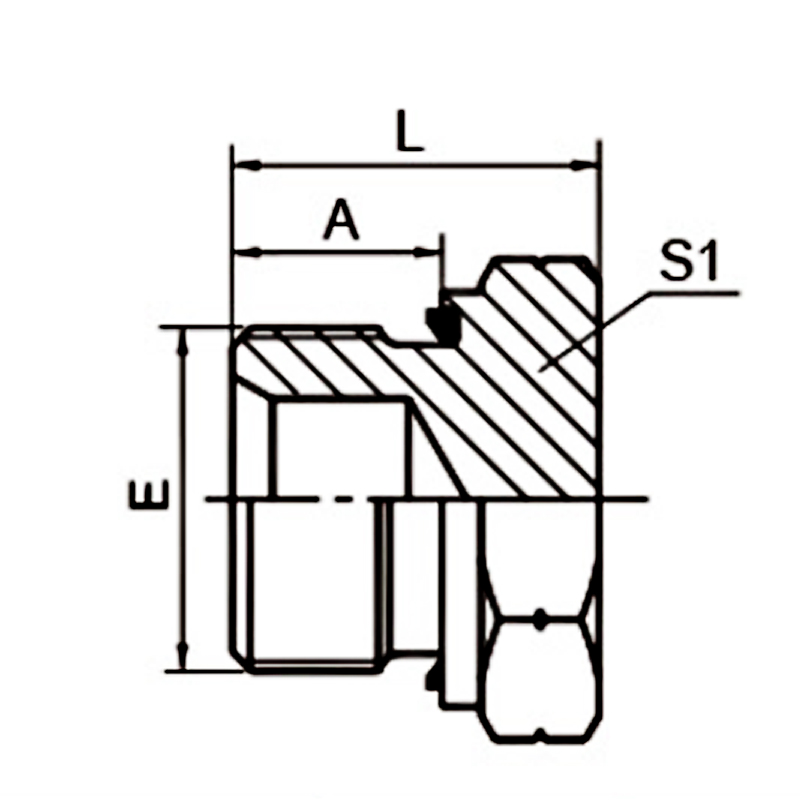

Tehnične specifikacije

Naslednji parametri, ki se nanašajo na zaporno tesnilo z moško šestrobo glavo 1/4 BSP, so samo za referenco. Posebni podatki se lahko razlikujejo glede na specifikacije.

Projekt	Vrednost
Specifikacija niti	G1/4" (BSPP)
Širina roba šesterokotnika	Ponavadi 19 mm
Dolžina niti	Približno 12-15 mm
Največji delovni tlak	Do 350–400 barov
Delovna temperatura (NBR)	-40°C do +120°C
Delovna temperatura (FKM)	-15°C do +200°C
Material	Ogljikovo jeklo (galvanizirano / ponikljano), nerjavno jeklo 304/316L, medenina

Glavne značilnosti

（1）Heksagonalna oblika glave

Zategnite ga lahko z navadnim viličastim ali nasadnim ključem. Operacija je preprosta.

Zunanja šesterokotna oblika lahko prenese večjo silo zategovanja kot notranja šestkotna oblika in manjša je verjetnost zdrsa ali poškodbe glave.

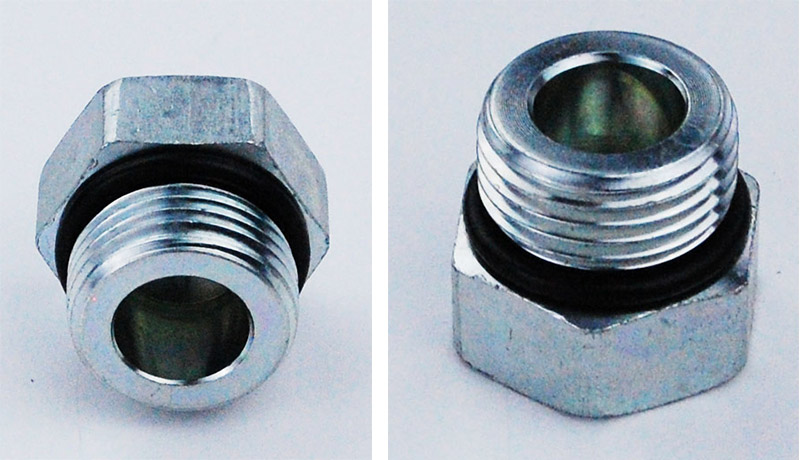

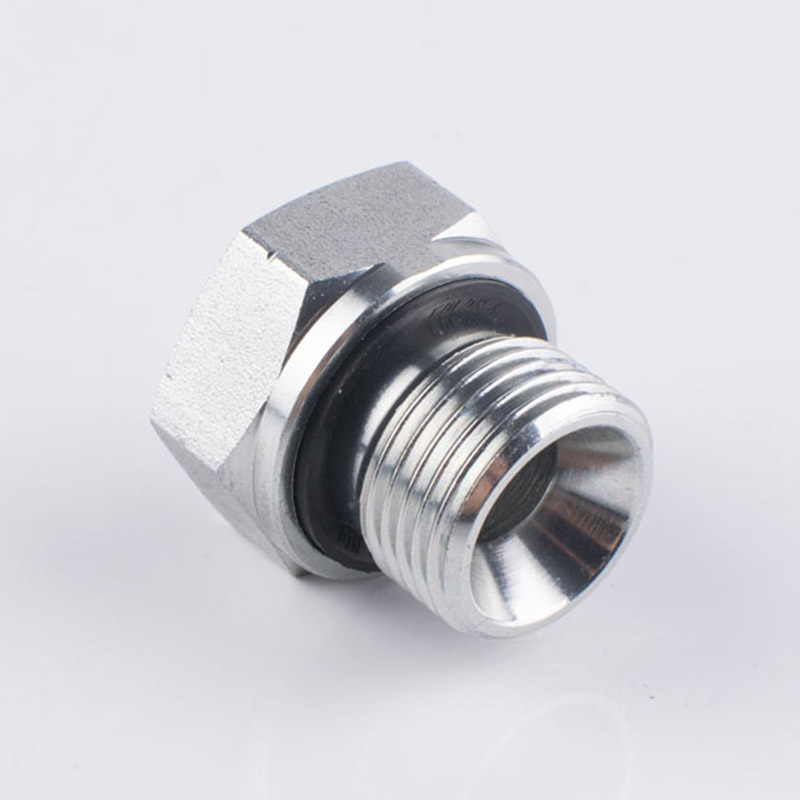

（2）Vgrajen tesnilni obroč proti ločenju

Tesnilni obroč je pritrjen v utor na končni ploskvi 1/4 BSP moškega zapornega tesnila s šestrobo glavo in ne bo odpadel ali se premaknil.

Med namestitvijo niso potrebna nobena ločena tesnila, niti ni treba oviti traku surovin ali nanašati tesnila.

（3）Tesnilo na čelni strani, ki zagotavlja zanesljivo in neprepustno delovanje

Po zategovanju je tesnilni obroč tesno stisnjen med končno ploskev tesnila 1/4 BSP z moško šestrobo glavo in ravnino izhoda olja, s čimer se tvori tesnilo.

Točnost navoja ne vpliva na to.

（4）Širok izbor materialov

Galvanizacija ogljikovega jekla: stroškovno učinkovita.

Nerjaveče jeklo 304/316L: odporno proti koroziji, primerno za morska, kemična in prehrambena okolja.

Bron: Primerno za vodne, plinske ali nizkotlačne oljne tokokroge.

Skladno z mednarodnimi standardi

Velikost je v skladu z mednarodnimi standardi in se lahko uporablja v povezavi z različno mehansko opremo.

（5）Enostaven za namestitev in vzdrževanje

Najprej ga ročno privijte, da zagotovite, da so navoji pravilno poravnani. Nato ga privijte s ključem.

Po demontaži in montaži, če tesnilni obroč ni poškodovan, ga je mogoče ponovno uporabiti.

（6）Identifikacija je jasna.

Zgornja površina šesterokotne glave je običajno vtisnjena z "G1/4" ali "1/4", kar je priročno za identifikacijo na mestu.
