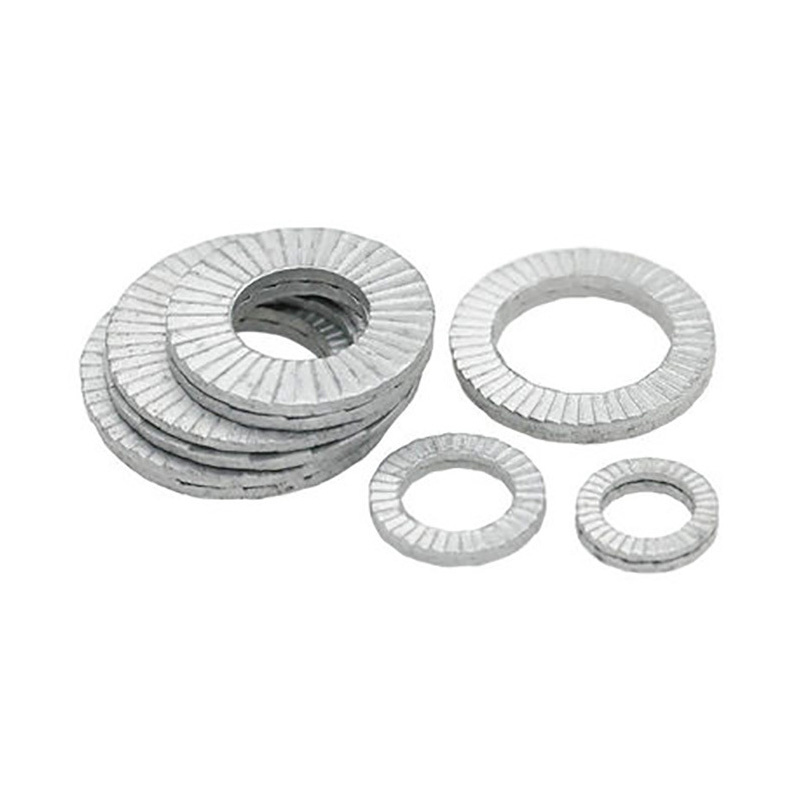

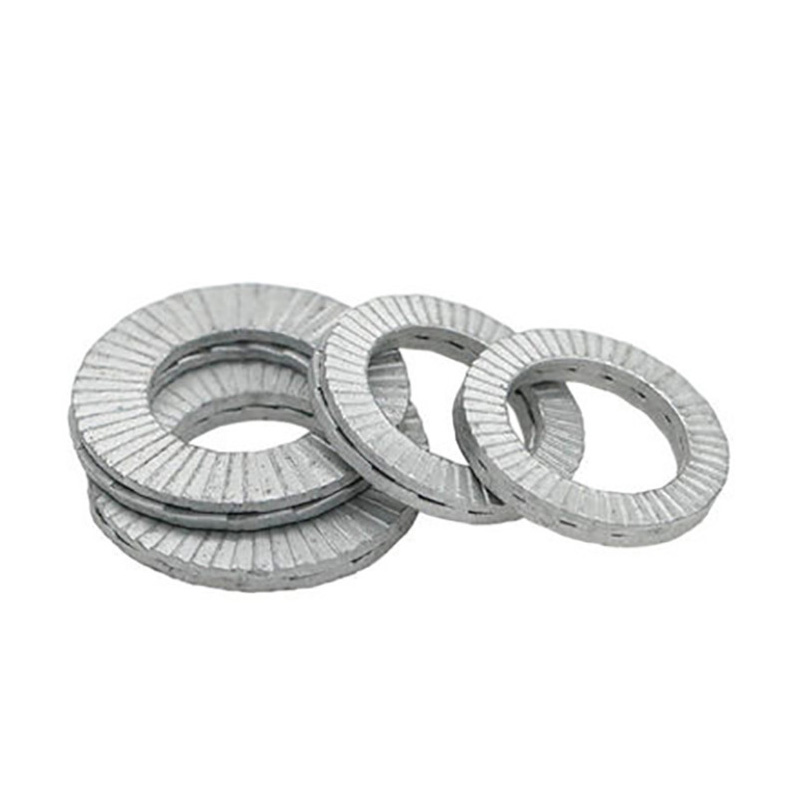

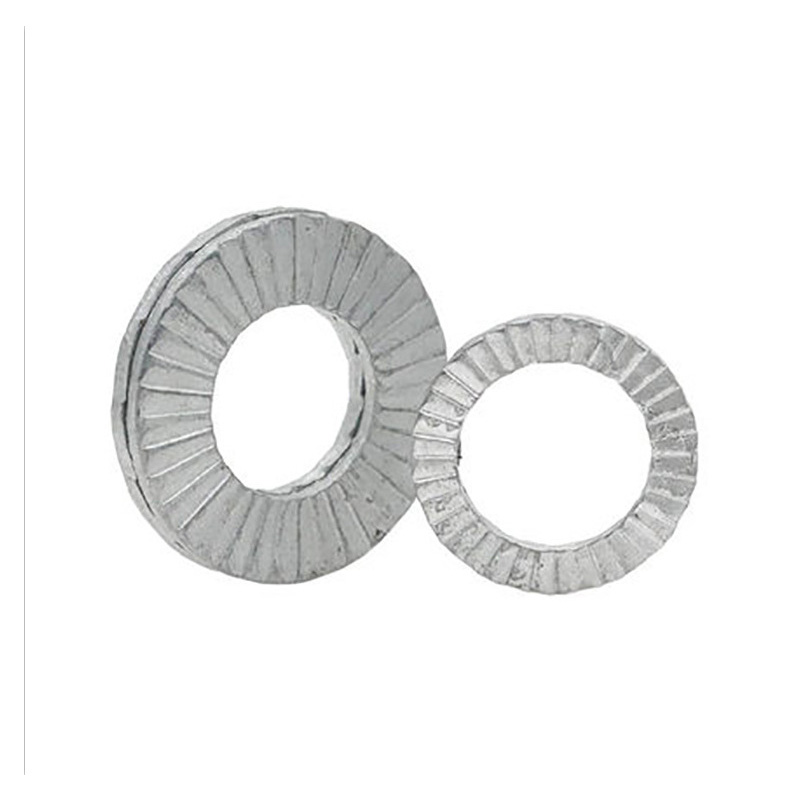

Dvojna samozaklepna podložka, odporna na vibracije

Dvojna samozaporna podložka, odporna na vibracije, je specializirana komponenta pritrdilnih elementov, zasnovana tako, da preprečuje popuščanje pod vibracijami in navorom, izbira Xiaoguo® pa pomeni sodelovanje s predanim in izkušenim dobaviteljem pritrdilnih elementov, ki sodeluje z uglednimi proizvajalci, da zagotovi dosledno kakovost takih komponent.

Model:DIN 25201

Pošlji povpraševanje

Opis izdelka

Dvostranske samozaklepne podložke, odporne na vibracije, najdete v številnih avtomobilih – uporabljajo se v stvareh, kot so zavorne čeljusti, deli vzmetenja in nosilci motorja. Za razliko od osnovnih podložk se te težje zaskočijo in se ne zrahljajo zlahka. To je zelo pomembno za dele, ki med vožnjo vedno vibrirajo ali se premikajo.

Proizvajalci avtomobilov uporabljajo te podložke, da preprečijo, da bi se vijaki sčasoma zrahljali. Če se vijaki zrahljajo, lahko predstavljajo resno nevarnost za varnost. Ti vijaki se pogosto uporabljajo v kritičnih povezovalnih točkah na vseh vrstah vozil. Tudi v zapletenih cestnih razmerah ali slabem vremenu morajo zagotoviti, da so komponente varno povezane, da se zagotovi varnost vožnje.

Brez njih bi bilo treba avtomobilske dele pogosteje preverjati in privijati. To bi pomenilo več vzdrževalnih del in višje stroške za tovarne in lastnike avtomobilov. Poleg tega, ker delujejo z običajnimi vijaki, jih je preprosto dodati na obstoječe montažne linije – posebna orodja niso potrebna.

Podrobnosti o izdelku

Dvojne samozaklepne podložke, odporne proti tresljajem, boste našli v številnih tovarniških napravah, kot so tekoči trakovi, robotske roke in velike črpalke. Postavljeni so tam, kjer bi se vijaki zaradi tresenja lahko zrahljali. Ker ti stroji običajno delujejo ves dan, vsak dan, lahko celo en odvit vijak povzroči resne težave ali zadrži delo.

Dobra stran teh podložk je, da se zaklenejo same. Ne potrebujete dodatnih elementov, kot so protimatice ali varovalo za navoje. To olajša sestavljanje stvari in pomeni manj delov za upravljanje. Na primer, v transportnem sistemu te podložke pomagajo ohranjati valje varne. Brez njih bi lahko valji popustili in zaustavili celoten trak.

Tudi vzdrževalci imajo te podložke raje, ker jih je enostavno odstraniti in ponovno uporabiti med popravili – veliko enostavneje kot nekatere metode trajnega zaklepanja, ki zahtevajo več časa. Prav tako zdržijo dolgo, tudi ob redni uporabi, zato jih ni treba pogosto menjati.

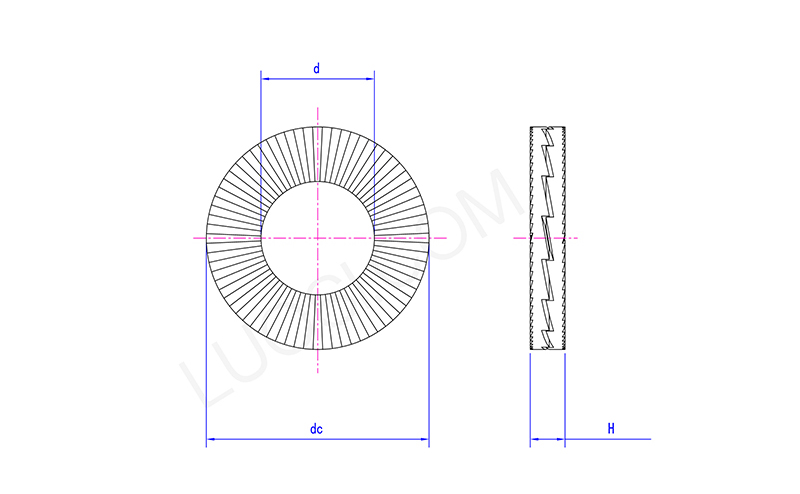

pon	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
dc min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.65	3.65	3.65	6.05	6.05	6.05	6.05	6.05	6.05	7.75	7.75
H min	3.15	3.15	3.15	5.55	5.55	5.55	5.55	5.55	5.55	6.25	6.25

Vibration Proof Double Ended Self Locking Washer

V: Kaj točno je dvostranska samozaklepna podložka, odporna na vibracije, in kako deluje?

O: Dvostranska samozaklepna podložka, odporna na vibracije, je vrsta podložke z ukrivljenimi konci na obeh straneh. Ko zategnete vijak, se njegovi konci stisnejo in vstavijo v glavo vijaka oziroma naležno površino. To ustvarja močan elastičen pritisk, ki preprečuje popuščanje vijaka, tudi v okoljih, ki so izpostavljeni tresljajem ali temperaturnim nihanjem.
