Podložka z dvojnim pregibom

Double Fold Wedge Lock Washer, ki ga proizvaja tovarna Xiaoguo®, ima dvoslojno strukturo in zasnovo z dvojnim zaklepanjem. V primerjavi s tradicionalnimi običajnimi pritrdilnimi elementi proti popuščanju je njihova zmogljivost veliko boljša.

Pošlji povpraševanje

Opis izdelka

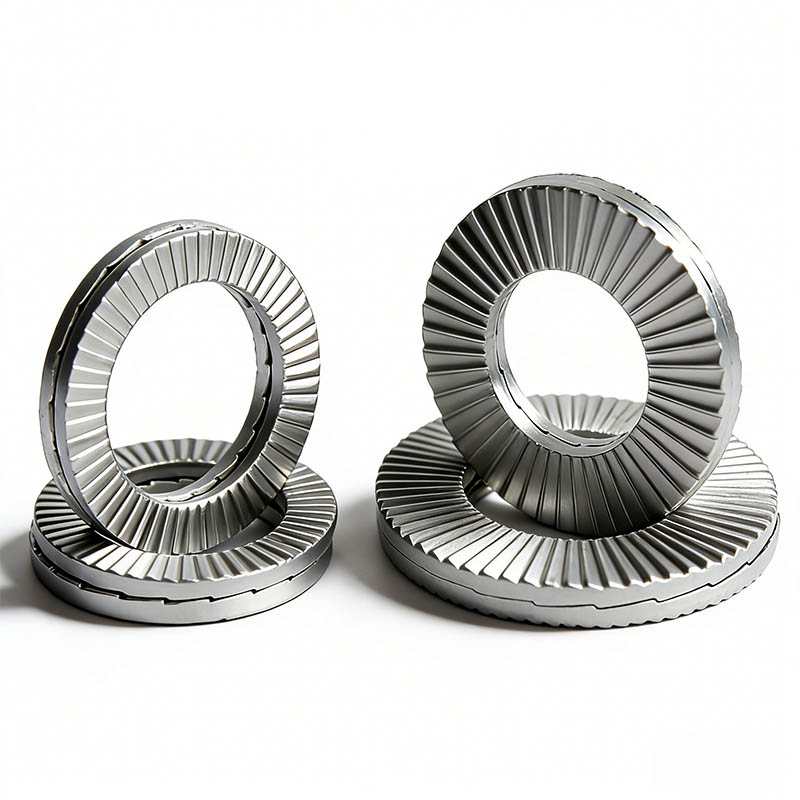

Podložka Double Fold Wedge Lock Washer je napreden in visoko zmogljiv pritrdilni element proti popuščanju. Namesto tradicionalne metode, ki temelji na trenju, uporablja edinstveno tehnologijo zaklepanja s klini. Ima dvoslojno prepognjeno klinasto strukturo z nazobčanimi površinami na obeh straneh. Pravzaprav je sestavljen iz para (dveh kosov) popolnoma enakih podložk. Edinstvena zgradba vsake podložke je ključ do doseganja izjemne učinkovitosti proti zrahljanju.

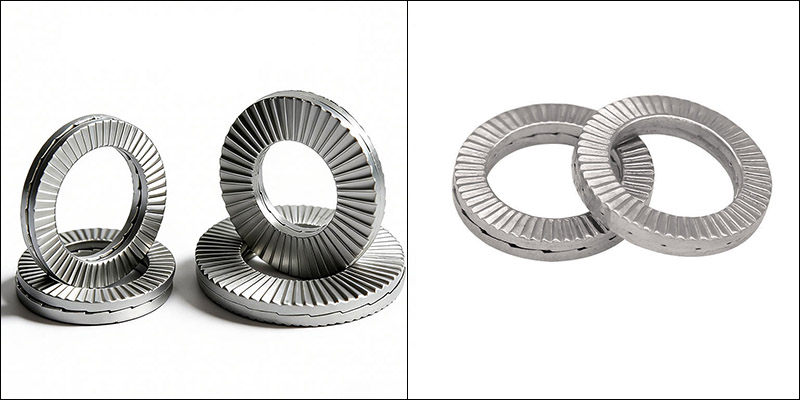

Double Fold Wedge Lock Washer

Strukturne značilnosti

Osrednja strukturna značilnost podložke z dvojno pregibno zagozdo je v njeni zasnovi dveh tesnil, pri čemer notranja in zunanja površina opravljata funkcijo zaklepanja in fiksiranja.

（1）Seznanjena podložka

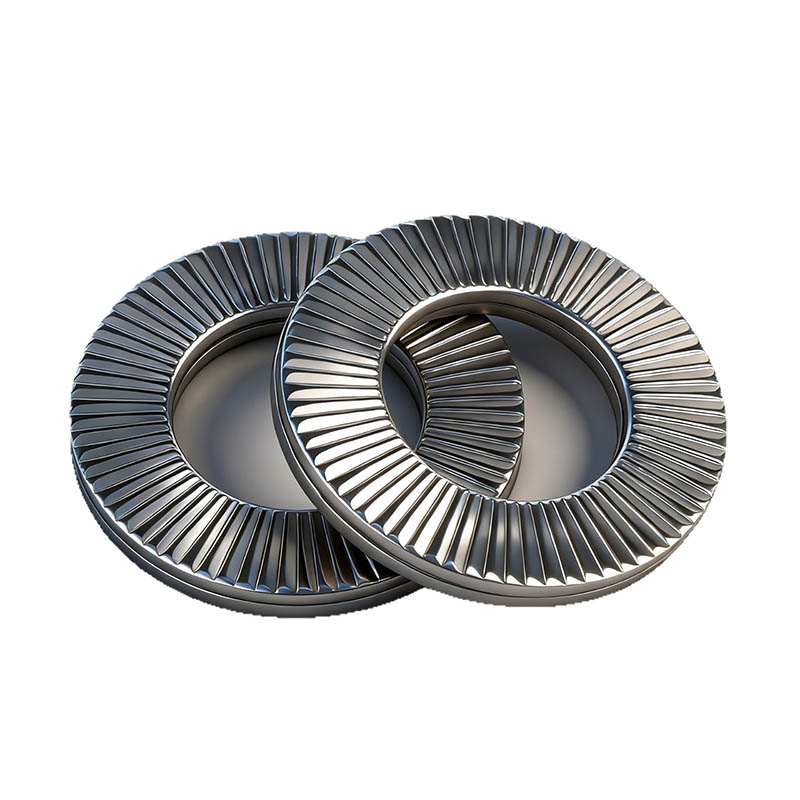

Dve enaki tesnili sta združeni v komplet. Ta oblika se odmika od tradicionalne enodelne oblike. Obe tesnili sta med proizvodnjo predhodno sestavljeni, da tvorita sistem zaklepanja. To simetrično zasnovo je mogoče ponovno uporabiti in pri razstavljanju ne bo poškodovalo tesnil.

（2）Radialno dvignjena površina

Ti dvignjeni vzorci so stran dvojno pregibne klinaste podložke, ki pride v neposreden stik z glavo matice, vijaka ali površine povezane komponente. Na površini so fini radialni dvignjeni vzorci/zobci. Služijo predvsem za pritrditev podložke Double Fold Wedge Lock Washer na to površino, jo "zaklenejo" na mestu in preprečijo drsenje med njima.

（3）Trikotna površina zoba

To je spojna površina na nasprotni strani tesnila. Notranja površina je sestavljena iz klinastih zobnih površin, enakomerno razporejenih po obodu, ki spominjajo na odmikače in je znana tudi kot "klinasti zobje" ali "nagnjene zobne površine".

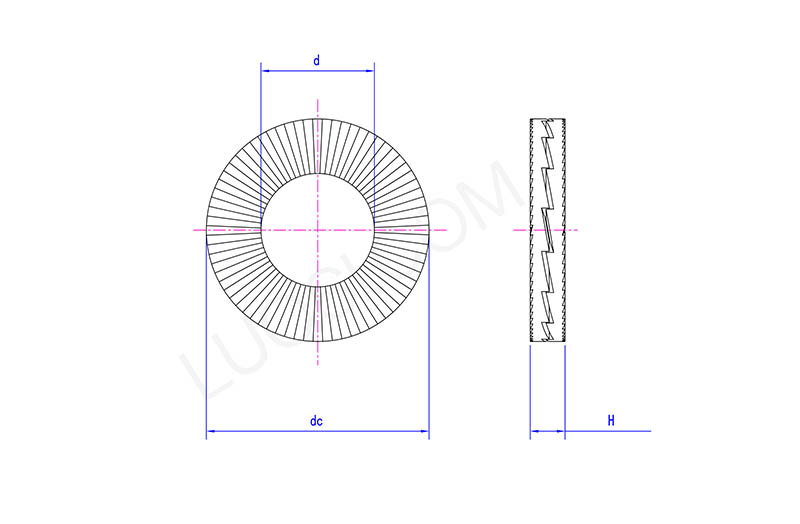

Double Fold Wedge Lock Washer

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

pogosta vprašanja

（1）Ali je za večkratno uporabo?

Da, večkrat ga je mogoče ponovno uporabiti. Njegova zmogljivost zaklepanja ne bo zlahka padla po večkratnem razstavljanju in sestavljanju.

（2）Katere materiale dobavljate?

Imamo različice iz vzmetnega jekla, ogljikovega jekla in nerjavečega jekla. Površinska obdelava vključuje cinkanje, vroče pocinkanje in črni oksid.

（3）Kakšna je prednost v primerjavi z navadno deljivo podložko?

Veliko boljša odpornost na vibracije, močnejši učinek zaklepanja, ni enostavno za utrujenost in deformacijo, bolj primeren za velike obremenitve in visoke vibracije.
