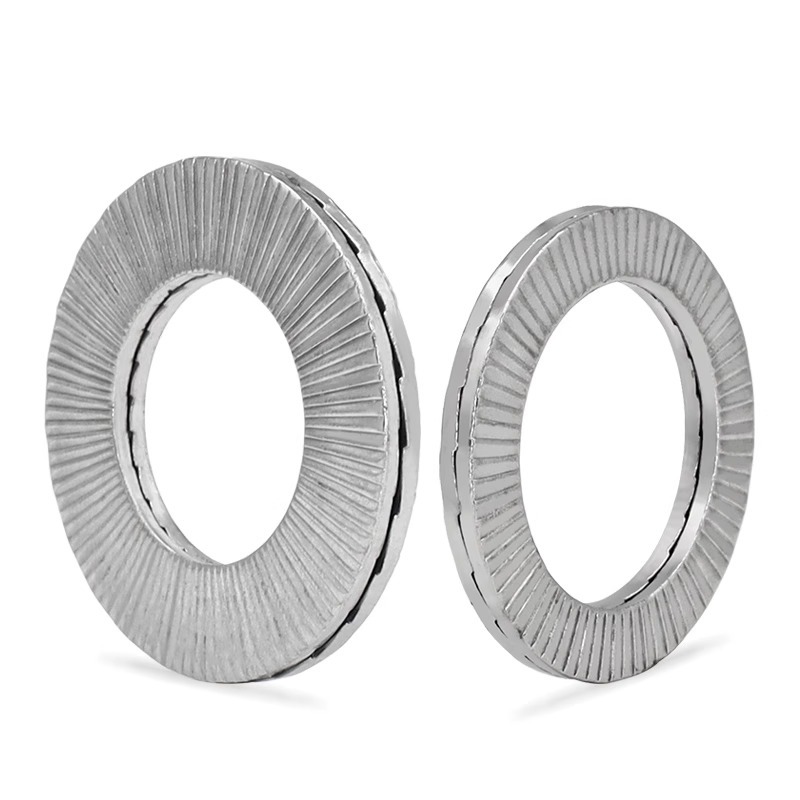

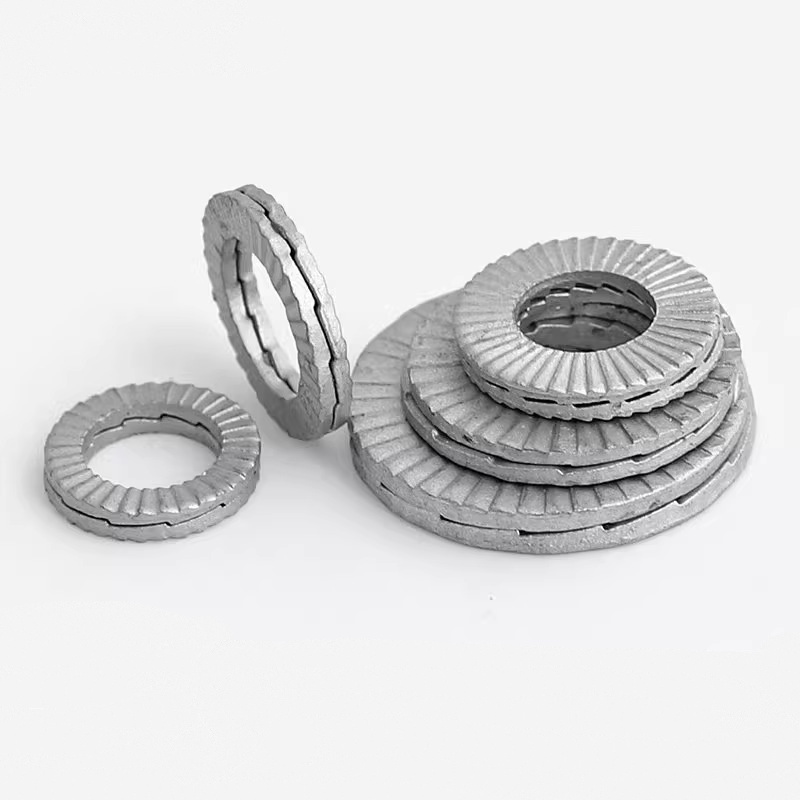

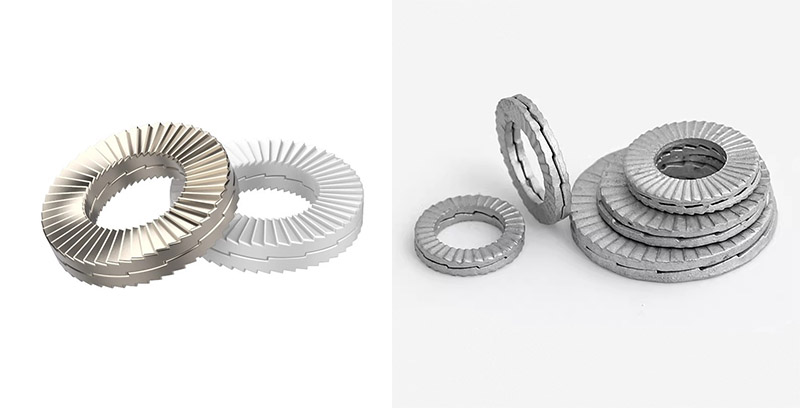

Dve zložljivi veliki podložki s samozaklepanjem

Namestitev dvojnih samozaklepnih velikih podložk je precej preprosta. Prepričajte se le, da je velika nazobčana površina pravilno poravnana in nameščena v pravilnem položaju, nato pa zategnite vijak ali matico s standardnim navorom, da dokončate postopek. Njegova namestitev ne zahteva zapletenih tehnik ali dragih orodij, vendar je treba upoštevati več ključnih točk, da bi dosegli 100-odstotno delovanje.

（1）Priprava pred namestitvijo

Čiščenje obdelovanca: Prepričajte se, da so kontaktne površine vijakov, matic, dvojnih samozaklepnih velikih podložk in povezanih delov čiste, ravne, brez oljnih madežev, rje ali robov.

Število podložk, ki jih je treba preveriti: med uporabo jih je treba uporabljati v parih (dva kosa sestavljata en komplet).

Preverite vrsto namestitvene površine: ali gre za konfiguracijo skoznje ali slepe luknje in določite število podložk.

（2）Postavite podložko

Odstranite pare podložk in zagotovite, da sta "velika nazobčana površina (klinasta površina)" obrnjena druga proti drugi. Ne delite jih in jih ne nameščajte v napačnem vrstnem redu.

（3）Razlikujte med skoznjimi in slepimi luknjami

Povezava slepa luknja/sornik: Potreben je samo par dvokratnih samozaklepnih velikih podložk, nameščenih med glavo vijaka in povezano komponento. Matica je zategnjena na drugi strani.

Sklop s skoznjo luknjo/vijakom in matico: pri uporabi sta potrebna dva para dvokratnih samozaklepnih velikih podložk. En par je nameščen pod glavo vijaka, drugi par pa pod matico.

（4）Zagotovite ustrezen stik

Prepričajte se, da so radialne zobne površine na zunanji strani podložke v stiku z eno stranjo glave vijaka (ali matice), druga stran pa s površino priključene komponente.

（5）Zategnite

Uporabite momentni ključ in zategnite pritrdilne elemente glede na ustrezne vrednosti navora.

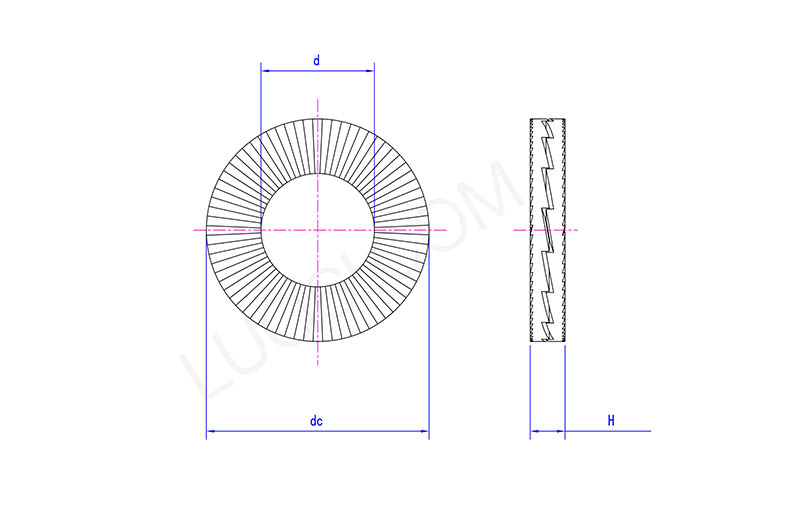

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Ali ga je mogoče ponovno uporabiti?

Dvokratne samozaklepne velike podložke je običajno mogoče ponovno uporabiti. Po odstranitvi iz opreme je treba oba dela tesnila temeljito pregledati.

Pogoji za dovoljenje za ponovno uporabo: Če velika površina zob na notranjem obroču in radialni zobje na zunanji strani ne kažejo prekomerne obrabe, vidnih deformacij, razpok ali poškodb, jih je mogoče očistiti in ponovno namestiti.

Situacija, ki zahteva zamenjavo: Če pregled pokaže očitno obrabo ali poškodbo, je treba nemudoma zamenjati nov komplet podložk, da preprečite nezadostno blokirno silo.
