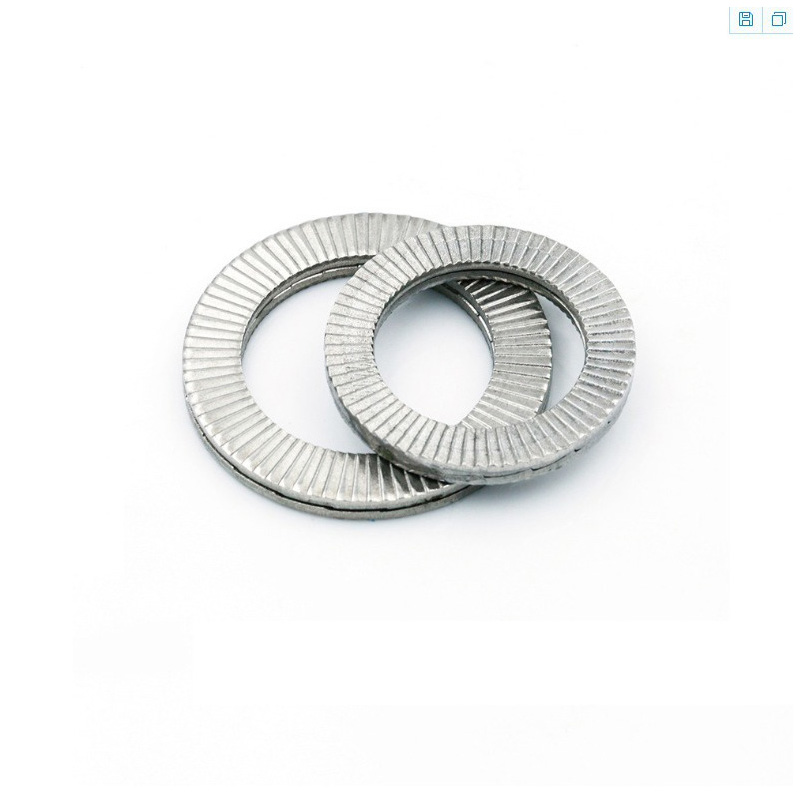

Dvokratna klinasta podložka

Podložke z dvojnim klinastim zaklepom iz tovarniške zaloge Xiaoguo® so za večkratno uporabo. Ko so nameščene in razstavljene na pravilen način, se ne bodo deformirale, njihova zmogljivost zaklepanja pa ostane enaka tudi po večkratni uporabi.

Pošlji povpraševanje

Opis izdelka

Izdelujemo dvojno podložko z zagozdo z avtomatiziranimi proizvodnimi linijami. Standardne surovine se predelajo za izdelavo podložk natančnih dimenzij.

（1）Priprava in predelava surovin

Kot osnovni material uporabljamo trak iz legiranega jekla visoke trdnosti in trak iz nerjavečega jekla. Materiali so obdelani z žarjenjem in dekapiranjem, da se prilagodi njihova notranja kristalna struktura.

(2) Oblikovanje žigosanja

Izvedeno v precizni stiskalnici z več postajami.

Vrtanje: Vrtanje sredinske luknje za podložko.

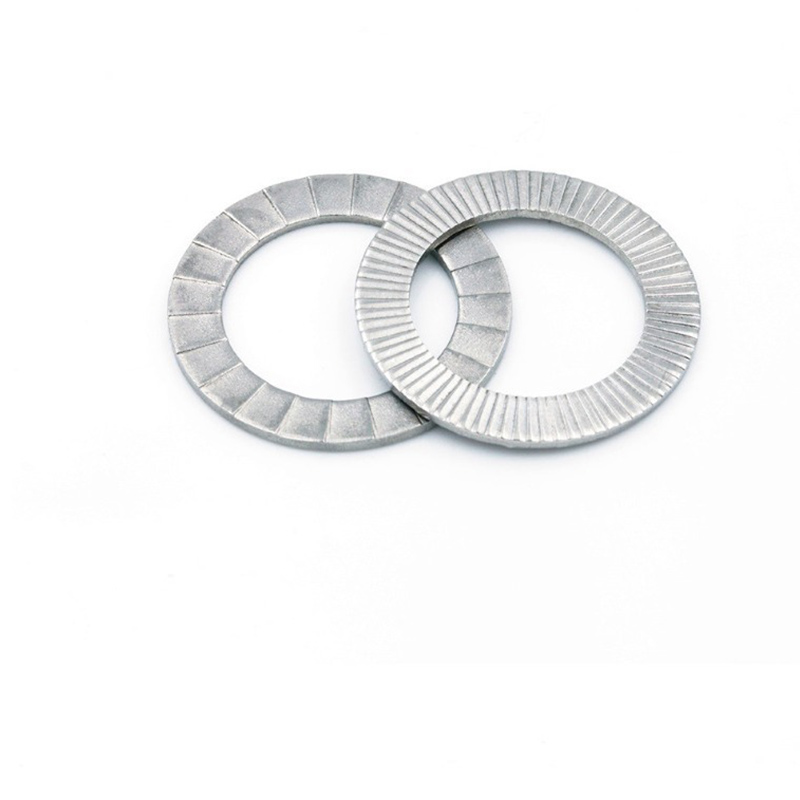

Oblikovanje zobnikov: Z natančnim sodelovanjem zgornjega in spodnjega kalupa se na eni strani oblikujejo radialno fini zobje na zunanjem obroču.

Oblikovanje klinaste površine: s pomočjo posebnega kalupa se na drugi strani iztisnejo klinaste površine zob, ki določajo zmogljivost zaklepanja.

Striženje: Odrezovanje oblikovane podložke z jeklene pločevine.

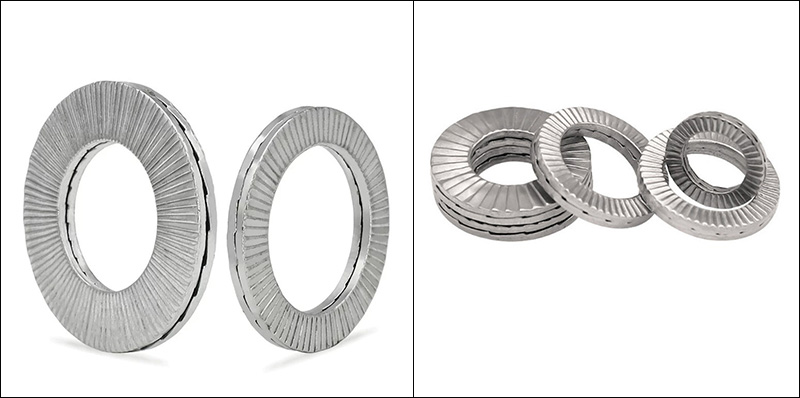

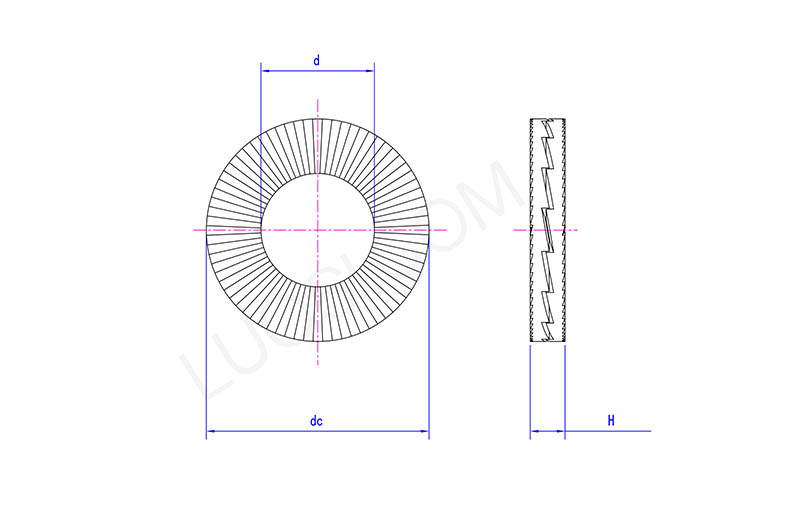

Two Fold Wedge Lock Washer

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Toplotna obdelava za utrjevanje

Podložka se enakomerno segreje na določeno visoko temperaturo, nato se hitro pogasi, čemur takoj sledi popuščanje.

（4）Obdelava površinske prevleke

Za zaklepno podložko z zagozdo iz ogljikovega jekla je najbolj priporočljiva visoko zmogljiva rešitev Dacromet. Visokokakovostna prevleka bo povečala zaščito in odpornost proti obrabi podložke Two Fold Wedge Lock Washer.

（5）Preverjanje in testiranje kakovosti

Analiza surovin: Izvedite spektralno analizo vsake vhodne serije materialov, da preverite kemično sestavo.

Pregled postopka: Med postopkom žigosanja zagotovite dimenzijsko stabilnost.

Preskus trdote: Naključno preverite, ali podložka z dvojnim zagozdom ustreza konstrukcijskim standardom.

Preskus s slanim pršenjem: Za preverjanje odpornosti premaza proti koroziji.

Preskus stranskih tresljajev: Namestite podložko na standardno vijačno priključno točko in spremljajte slabljenje njene vpenjalne sile pri stalnih tresljajih.

Two Fold Wedge Lock Washer

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
