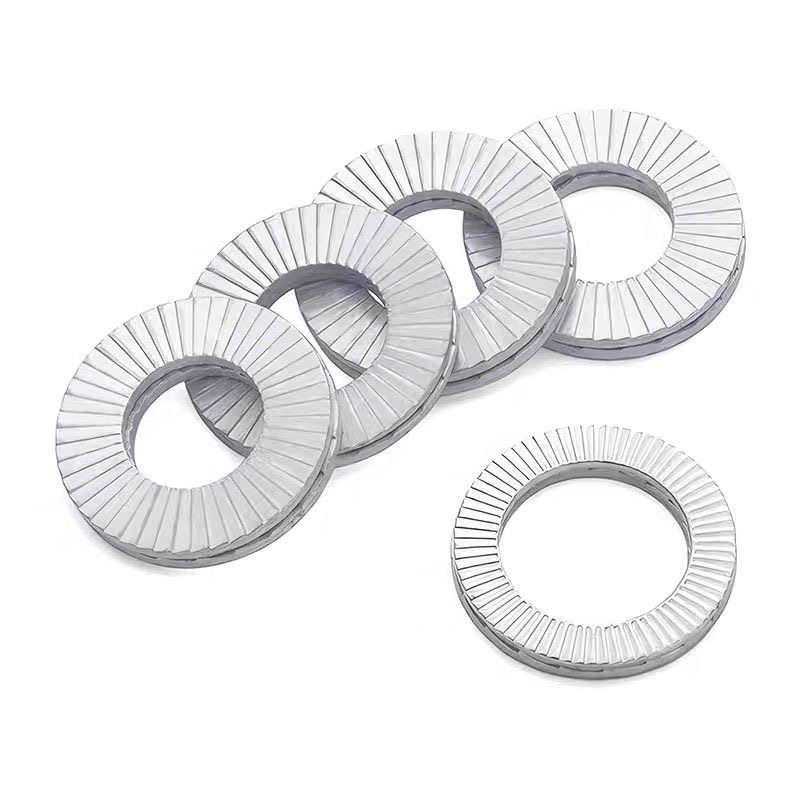

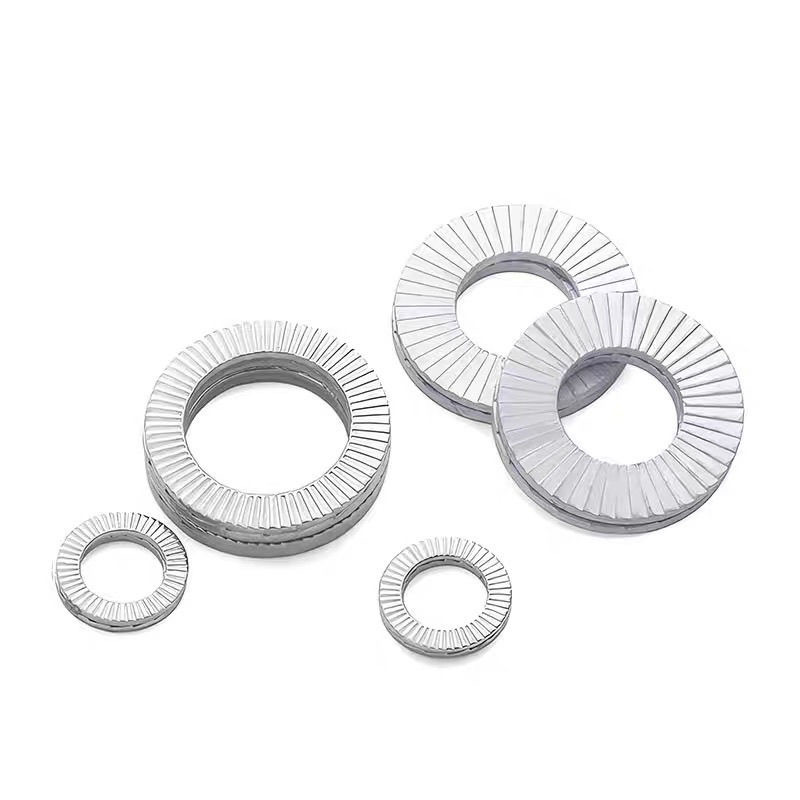

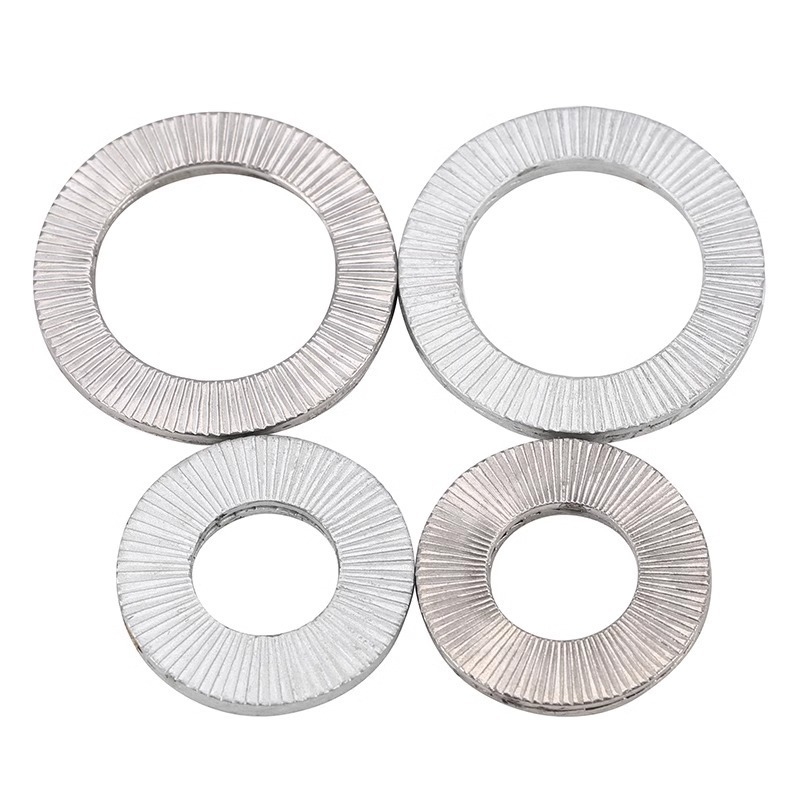

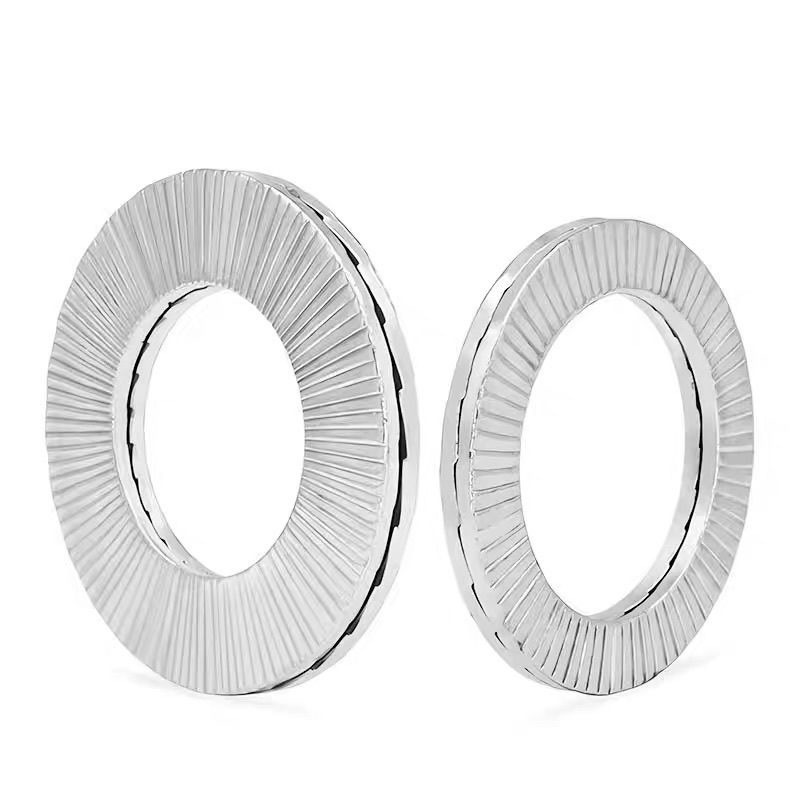

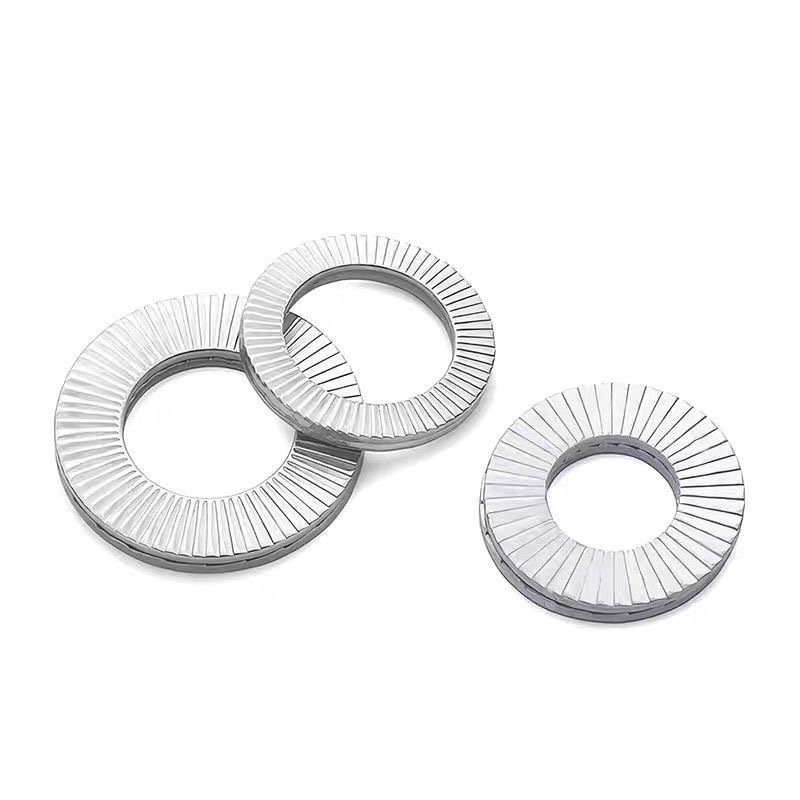

Dve zložljivi samozapiralni podložki, ki kljubujeta vibracijam

Običajno en mehanizem pri dveh zložljivih samozapornih podložkah kljubuje vibracijam vključuje radialne zobe, ki oprimejo ležajno površino, medtem ko drugi vključuje eliptično popačenje, ki ustvarja napetost in trenje ob vijak ali matico. Izpolnjevanje mednarodnih standardov je temeljna zaveza proizvajalcev pri Xiaoguo®.

Model:DIN 25201

Pošlji povpraševanje

Opis izdelka

Dve zložljivi samozaporni podložki, ki kljubujeta vibracijam, imata ključne mere, ki so pomembne: velikost, ki ustreza premeru vijaka, notranji premer, zunanji premer in skupna debelina. Debelina je pomembna, ker vpliva na to, koliko lahko podložka odskoči in na silo zaklepanja, ki jo ustvari. Proizvajalci dajejo podrobne specifikacije za vsako vrsto in velikost teh podložk. Tako lahko inženirji izberejo pravega za velikost vijaka in za kaj ga potrebujejo.

Upoštevajte mednarodne standarde:

Dobri proizvajalci izdelujejo dve pregibni samozapiralni podložki, ki kljubujeta tresljajem in ustrezata strogim mednarodnim standardom, kot je DIN 25201, NASM 35338, ali posebnim specifikacijam izdelovalcev originalne opreme – pomislite na avtomobilska ali letalska podjetja. Ti standardi zajemajo stvari, kot so velikost, lastnosti materiala, trdota, kako dobro morajo delovati (na primer minimalna sila, da se ne obračajo) in kako jih preizkusiti. To zagotavlja, da certificirane dvojne samozaklepne podložke, ki preprečujejo vibracije, delujejo zanesljivo in jih je mogoče med pomembnimi sklopi zamenjati.

Kakšno je najvišje neprekinjeno delovno temperaturno območje za vašo standardno dvojno samozapiralno podložko, ki kljubuje vibracijam?

Naše običajne dve gibljivi samozaklepni podložki s pocinkano prevleko, ki kljubujeta vibracijam iz ogljikovega jekla, dobro delujeta do približno 120 °C (250 °F). Če jih potrebujete za višje temperature – do približno 400 °C (750 °F) – predlagamo naše A2 (304) ali A4 (316) iz nerjavečega jekla. Še naprej pravilno zaklepajo stvari, ne da bi se poslabšale tudi pri tistih višjih temperaturah.

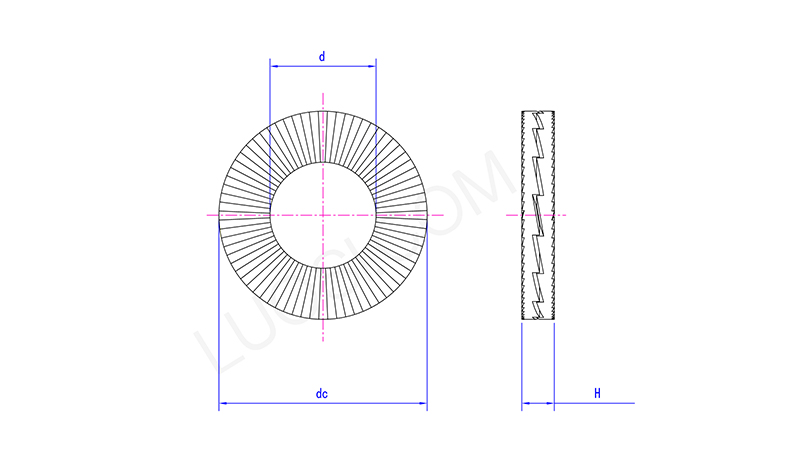

pon	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36
d maks	13.2	15.4	17.2	19.7	21.6	23.6	25.5	28.6	31.6	34.6	37.6
d min	12.8	15	16.8	19.3	21.2	23.2	25.1	28.2	31.2	34.2	37.2
dc maks	25.7	31	31	34.8	39.3	42.3	48.8	48.8	58.8	58.8	63.3
dc min	25.1	30.4	30.4	34.2	38.7	41.7	48.2	48.2	58.2	58.2	62.7
H maks	3.65	3.65	3.65	3.65	3.65	4.85	4.85	6.05	6.6	6.6	6.5
H min	3.15	3.15	3.15	3.15	3.15	4.35	4.35	5.55	6.1	6.1	6.1
