Neomajne dvojne samozaklepne podložke

Xiaoguo® je vodilni svetovni izvoznik visokokakovostnih industrijskih pritrdilnih elementov. Nepremagljive dvokratne samozaklepne podložke so specializirane komponente pritrdilnih elementov, zasnovane za zagotavljanje izjemne odpornosti proti popuščanju pod vibracijami in dinamičnimi obremenitvami.

Model:DIN 25201

Pošlji povpraševanje

Opis izdelka

Neomajne dvojne samozaklepne podložke so posebni pritrdilni elementi, ki preprečujejo, da bi se vijaki ali matice zrahljali zaradi tresenja, temperaturnih sprememb ali premikanja obremenitev. Delujejo na dva načina, da stvari zaklenejo proti tresljajem, in ne potrebujete dodatnih lepil, zmešanih niti ali drugih orodij za zaklepanje. Ravno zaradi tega so nepogrešljivi za kritične komponente v težkih okoljih – navsezadnje sta varnost in zanesljivost ključni zahtevi. Te komponente ne le učinkovito zmanjšajo pogostost vzdrževanja, ampak tudi bistveno zmanjšajo verjetnost okvare, kar zagotavlja trdno osnovo za stabilno delovanje opreme.

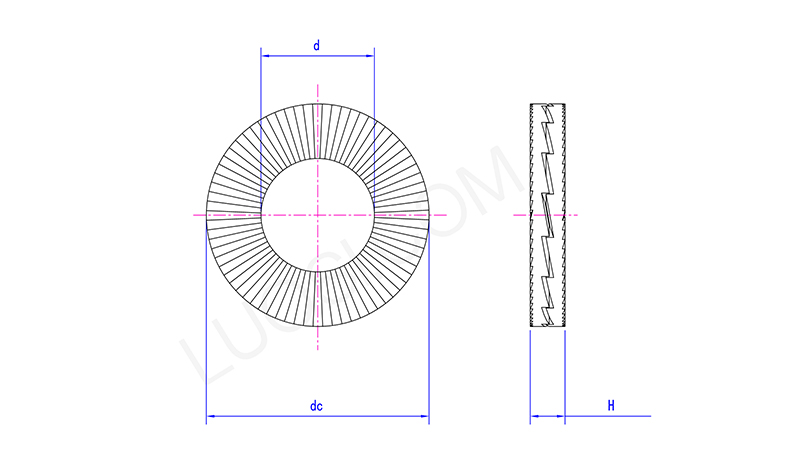

pon	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d maks	5.5	6.6	8.8	10.9	13.2	15.4	17.2	19.7	21.6	23.6	25.5
d min	5.3	6.3	8.6	10.5	12.8	15	16.8	19.3	21.2	23.2	25.1
dc maks	9.2	11	13.7	16.8	19.7	23.2	25.6	29.2	30.9	34.7	39.2
dc min	8.8	10.6	13.3	16.3	19.3	22.8	25.2	28.8	30.5	34.3	38.8
H maks	2.05	2.05	2.75	2.75	2.75	3.65	3.65	3.65	3.65	3.65	3.65
H min	1.55	1.55	2.25	2.25	2.25	3.15	3.15	3.15	3.15	3.15	3.15

Podrobnosti izdelka:

Neomajne dvojne samozaklepne podložke delujejo zaradi svoje dvodelne zasnove. Ena stran ima majhne grebene, ki se zajedajo v površino, s katero je povezana, kot nosilec. Druga stran ima dvignjene, nagnjene dele ali majhne kline. Ko zategnete pritrdilni element, ti nagnjeni deli potisnejo navzgor notranje jezičke podložke in ustvarijo močan, enakomeren vzmetni pritisk na glavo vijaka ali matice. To dvosmerno zaklepanje uporablja tako trenje kot vzmetno silo, da se stvari ne obračajo – bolje kot večina drugih načinov.

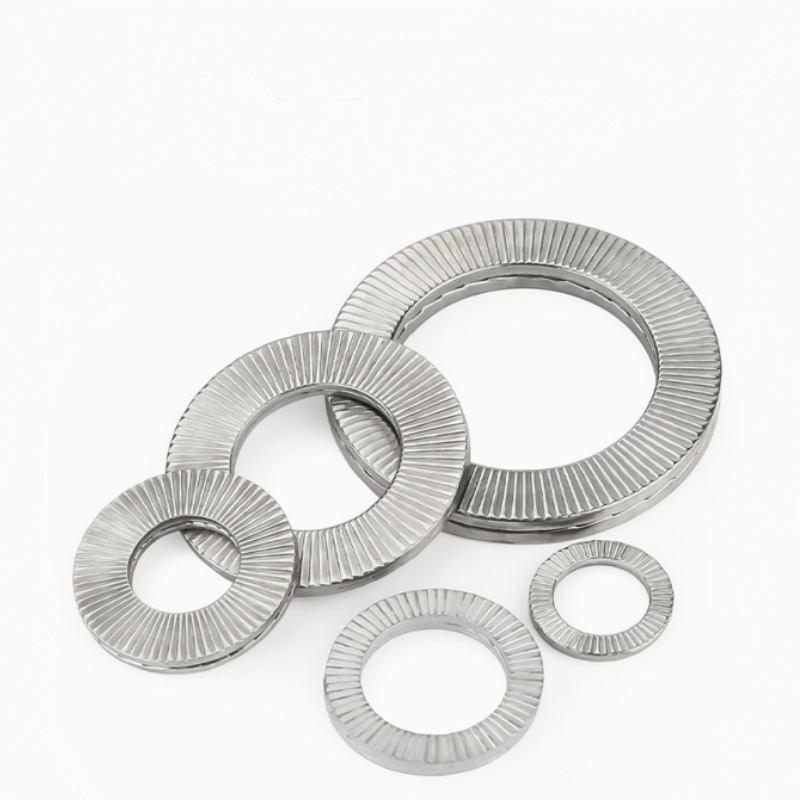

Unshakeable Two Fold Self Locking Washers

Kako zaklepni mehanizem vaših nepremagljivih dvokrilnih samozaklepnih podložk dejansko deluje, da prepreči zrahljanje?

Neomajne dvojne samozaklepne podložke imajo nastavitev z dvema obročema, ki ni podobna običajnim. Notranji obroč podložke se kot vijak tesno prilega pritrdilnemu elementu, medtem ko zunanji obroč trdno pritiska na površino, na katero je pritrjen. Skupaj ta dva dela ustvarjata znatno trenje in določeno napetost, ki preprečuje, da bi se zaponka vrtela in zrahljala tudi med tresljaji. Delujejo bolje kot običajne ravne ali vzmetne podložke.
