Dve zložljivi samozapiralni podložki

Dvokratne samozaklepne podložke, ki jih je zagotovila tovarna Xiaoguo®, opuščajo konvencionalno metodo zaklepanja in sprejmejo princip proti popuščanju napetosti namesto trenja, kar bistveno izboljša učinkovitost.

Pošlji povpraševanje

Opis izdelka

Osnovno načelo proti zrahljanju dvojnih samozapornih podložk je v: iznajdljivem pretvarjanju škodljive energije, ki jo povzročajo vibracije, v silo, potrebno za zaklepanje. Namesto zanašanja na tradicionalno metodo uporabe zadrževalnega obroča za preprečevanje popuščanja zaradi "trenja", je bil sprejet pametnejši mehanizem:

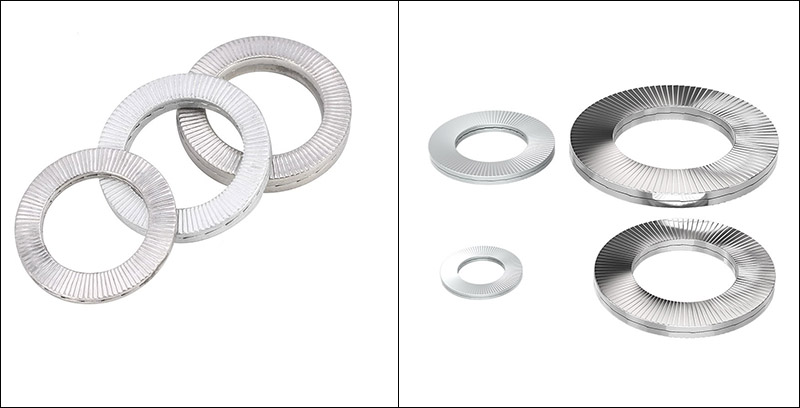

Two Fold Self Locking Washers

（1）Začetno zategovanje: Dvostransko pozicioniranje

Med namestitvijo sta klinasti površini obeh podložk poravnani ena z drugo in se uporabljata v paru.

Zunanja pritrditev: Pri zategovanju se radialni fini zobje na zunanji površini dvokratnih samozaklepnih podložk trdno zagrizejo v glavo matice/sornika in površino obdelovanca, tesno zaprejo kontaktno površino in preprečijo zdrs.

Notranja retencija: Na tej točki so klinaste površine (veliki zobje) na notranjih straneh obeh podložk v tesnem stiku druga z drugo, vendar ni prišlo do relativnega gibanja, kar zagotavlja prostor za poznejše mehansko delovanje.

（2）Sprožitev popuščanja: neusklajenost namesto zdrsa

Ko oprema deluje v vibrirajočem okolju, začne matica kazati zelo rahlo nagnjenost k popuščanju.

Zaradi dejstva, da je sila trenja zunanjih radialnih zob veliko večja od sile trenja notranje klinaste površine, med matico in dvema samozapornima podložkama ne bo prišlo do gibanja.

Edino premikanje je, da obe podložki "zdrsneta z mesta" ena proti drugi po klinasti površini na notranji strani.

（3）Doseganje samozaklepanja: ključ do učinka klina

Ko oprema vibrira ali je izpostavljena nihajočim silam, močna protisila, ki jo ustvari klinasta površina, takoj izniči te vibracije. To preprečuje, da bi se zapah vrtel v nasprotni smeri, in pretvori energijo tresljajev v blokirno silo samih dveh kratnih samozapornih podložk, s čimer doseže učinek "bolj ko vibrira, bolj se zateguje", s čimer se prepreči popuščanje zaradi vzroka.

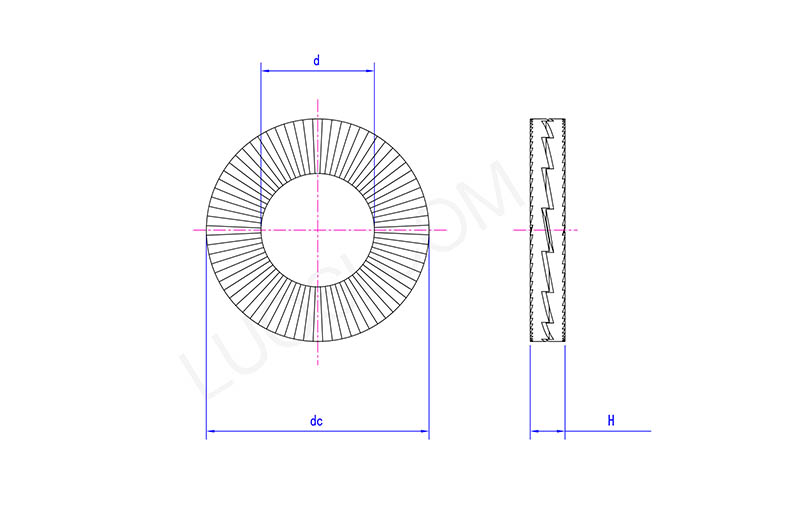

Two Fold Self Locking Washers

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
