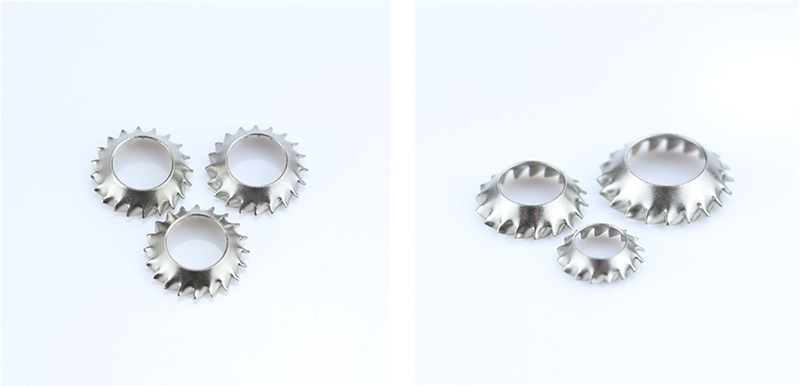

Zobate zaporne podložke z vgreznjeno glavo

Strukturo te vrste zobatih zapornih podložk z vgreznjeno glavo je mogoče razumeti po njenih glavnih značilnostih. Vsak del deluje skupaj, da doseže gladko namestitev, elastično predhodno zategovanje in močno zaščito pred popuščanjem.

Vgrezni profil

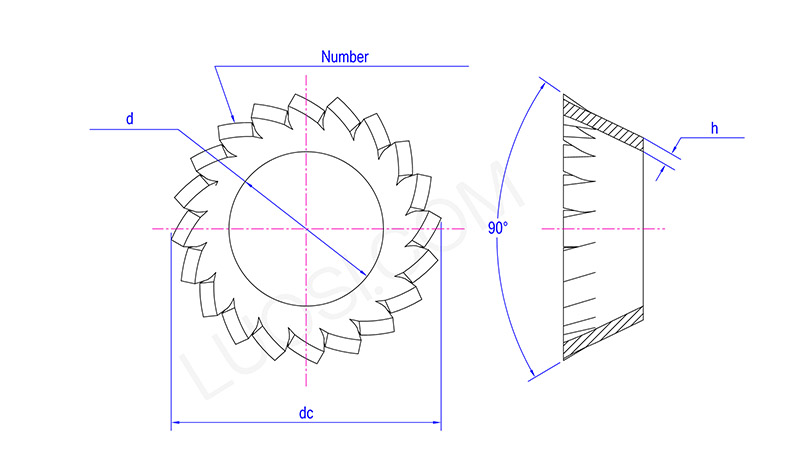

Notranja luknja zobatih zapornih podložk z vgreznjeno glavo je strojno obdelana s 45° standardnim ugreznjenim robom, ki se ujema s stožčastim kotom standardnih ugreznjenih vijakov. Primeren je za vijake s križno glavo in šestrobe vijake z ugrezno glavo.

Med namestitvijo je podložka popolnoma vstavljena v ugreznjeno luknjo obdelovanca, kar omogoča, da je glava vijaka poravnana s površino obdelovanca ali nekoliko nižje od nje.

Funkcija: Zagotoviti, da je montažna površina ravna in gladka, brez izboklin in ne povzroča nelagodja ob dotiku ter ne moti drugih komponent.

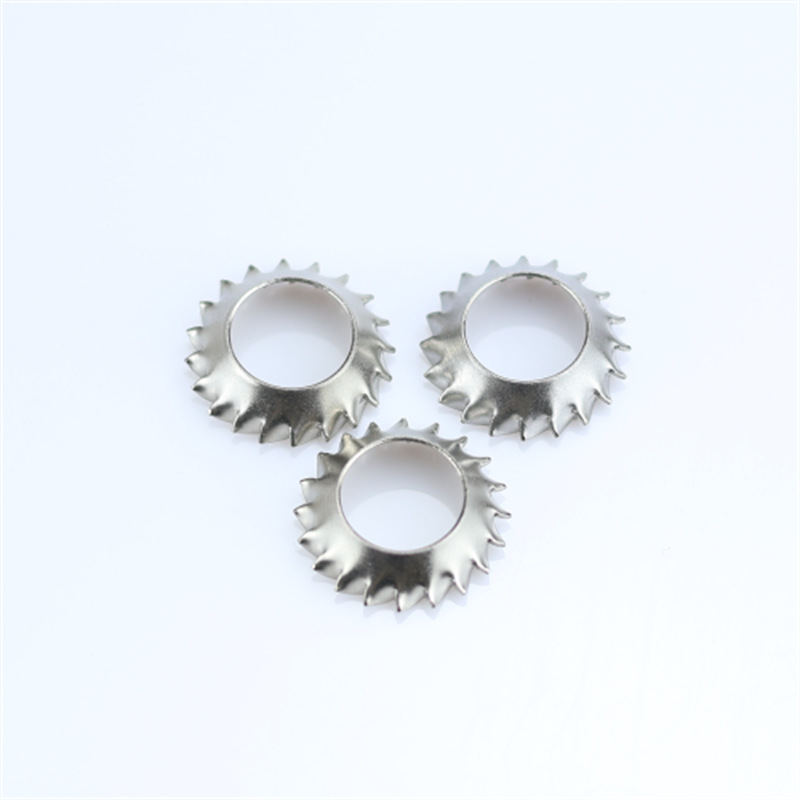

Stožčasto / krožasto telo

Zobate zaporne podložke z ugrezom imajo v prostem stanju stožčasto dežnikasto strukturo (pri čemer je sredina višja in robovi nižji ali sredina nižja in robovi višji, odvisno od specifične izvedbe) in ima vgrajeno sposobnost elastičnega deformiranja.

Ko je vijak zategnjen, je stožčasta struktura sploščena, kar ustvarja neprekinjeno aksialno odbojno silo.

Funkcija: Zagotavlja elastično prednapetost, kompenzira vrzeli, ki nastanejo zaradi toplotnega raztezanja, obrabe ali deformacije materiala, in preprečuje popuščanje vijaka.

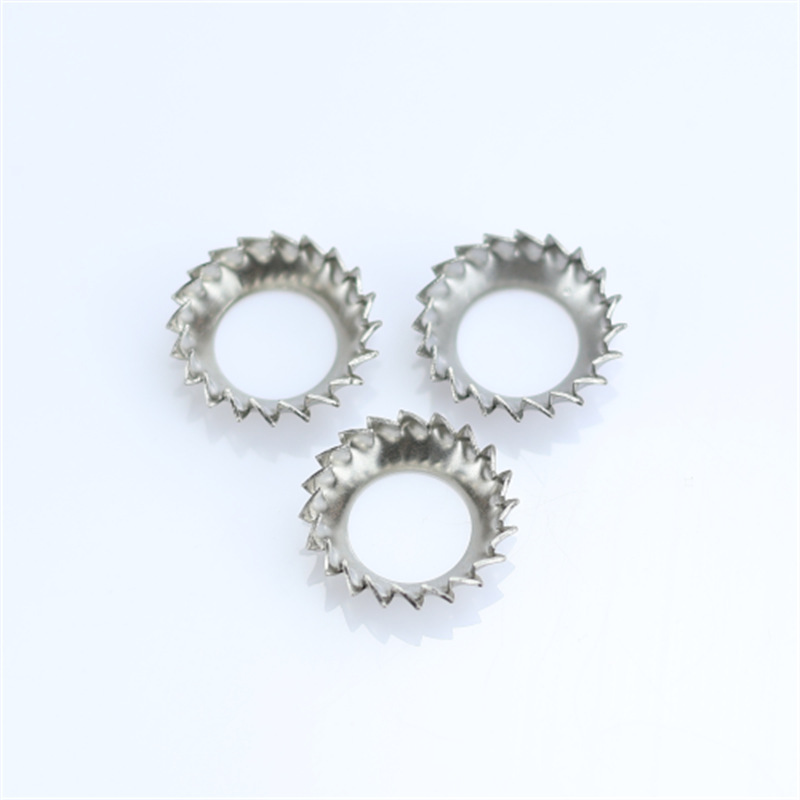

Zunanji nazobčani zobje

Na zunanjem obodu zobatih zapornih podložk z ugrezom je enakomerno razporejena vrsta ostrih radialnih zob. Oblika zoba je ostra in pravilna, s konicami zob obrnjenimi navzven.

Pri zategovanju se zobje zagrizejo v površino obdelovanca (ali kontaktne kovinske ravnine), pri čemer tvorijo več točk mehanskega zaklepanja, kar znatno poveča odpornost proti trenju in prepreči vrtenje in popuščanje vijaka zaradi vzroka.

Funkcija: za preprečevanje rotacijskega popuščanja, ki ga povzročijo vibracije ali udarci.

Zobje lahko predrejo barvo, oksidno plast ali premaz in tako ustvarijo električno ozemljitev.

Integrirana struktura karoserije z zaprto zanko

Celoten kos nima odprtin ali spojev in je oblikovan z enim postopkom žigosanja. Je enakomerno obremenjen in se verjetno ne zlomi. Ima močno strukturno stabilnost tudi v pogojih dolgotrajnih vibracij.

Ravna podporna osnovna površina

Spodnja površina, ki je v stiku z obdelovancem, je gladka ravnina brez robov. Ne bo opraskal pločevine, aluminija, lakiranih delov ali plastičnih delov in je primeren za natančno in videzno montažo.
