Zobate zaporne podložke Notranji zobje

Tovarna Xiaoguo® lahko zagotovi različne vrste notranjih zob zobatih podložk iz različnih materialov. Izpolni lahko različne zahteve strank po prilagajanju, vključno s posebnimi velikostmi, posebno površinsko obdelavo itd., da zadosti potrebam strank v različnih delovnih okoljih.

Pošlji povpraševanje

Opis izdelka

Tesnilo za zaklepanje zunanjega zoba in notranjega zoba sta dva podobna izdelka, zasnovana za različne scenarije uporabe. Notranji zob zobatih podložk je bolj "nežen", medtem ko je tesnilo zunanjega zoba bolj "agresivno". Bistvena razlika med njima je v položaju zob, ki določa njuna strokovna področja.

Primerjava Zobate zaporne podložke Notranji zob Zunanji zob

Videz in oblika zob Zobje se nahajajo na notranjem obroču tesnila in segajo navznoter. Zobje se nahajajo na zunanjem obroču tesnila in segajo navzven, spominjajo na zvezde.

Princip zaklepanja Pri zategovanju se zobje na notranjem obroču "zagrizejo" v spodnjo stran glave vijaka ali glave vijaka, kar zagotavlja torno silo proti popuščanju. Pri zategovanju se zobje zunanjega obroča istočasno "zagrizejo" v površino pod glavo pritrdilnega elementa in vgradno površino spojene komponente.

Glavna prednost Brez poškodb obdelovanca: zunanji obroč je gladek in ne bo opraskal ali poškodoval namestitvene površine. Močnejša zmogljivost proti zrahljanju: dvostransko zaklepanje, posebej primerno za aplikacije, ki so izpostavljene vibracijam in močnim torzijskim obremenitvam.

Prilagodljivi tip vijaka Uporablja se predvsem za vijake z manjšimi glavami Primerno za vijake z večjimi glavami

Glavni scenariji uporabe Običajno se uporablja za notranje komponente in plošče avtomobilov, natančno elektronsko opremo, gospodinjske aparate itd. Široko se uporablja na področjih, ki zahtevajo večjo silo zategovanja, kot so težki stroji, šasije, velika energetska oprema in industrijski stroji, ki so odporni na visoke vibracije.

Namestitveni koraki

Namestitev notranjih zob zobatih zapornih podložk je zelo preprosta. Glavna stvar je, da mora biti smer pravilna.

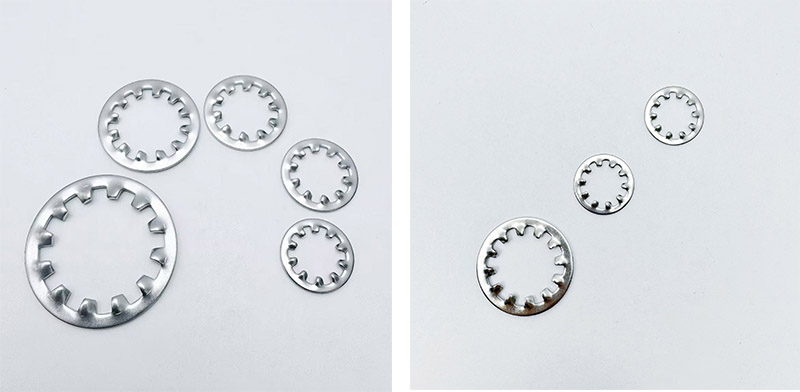

Toothed Lock Washers Internal Teeth

（1）Potrdite specifikacije

Prepričajte se, da se notranji premer notranjih zob zobatih podložk ujema s premerom zapaha.

Preverite, ali so zobje tesnila nepoškodovani in brez deformacij.

（2）Očistite kontaktno površino

Obrišite olje, barvo in železne opilke z dna glave vijaka in površine obdelovanca.

Če se uporablja za električno ozemljitev, se prepričajte, da lahko zobje tesnila predrejo barvo ali plast oksida.

（3）Postavite podložko (smer je ključna)

Notranje zobe zobatih podložk namestite na zapah.

Površina zoba mora biti obrnjena proti glavi vijaka ali matici (to pomeni, da morajo biti zobje usmerjeni proti površini komponente, ki jo je treba zategniti).

Gladka in ravna površina je obrnjena proti zunanji strani glave vijaka.

（4）Vstavite vijak

Vijak s pritrjeno podložko speljite skozi luknjo obdelovanca.

Z roko predhodno zategnite matico ali vijak, da zagotovite, da so navoji pravilno poravnani.

（5）Zategnite

Uporabite momentni ključ in privijte vijake v skladu s standardnimi vrednostmi navora.

Med postopkom zategovanja se zobje samodejno ujamejo s kontaktno površino.

Dodatna nastavitev navora ni potrebna; standardni navor bo zadostoval.

（6）Preveri

Za uporabo pri električni ozemljitvi lahko uporabite multimeter za merjenje prevodnosti na obeh straneh tesnila, da potrdite, da so zobje prebili prevleko.

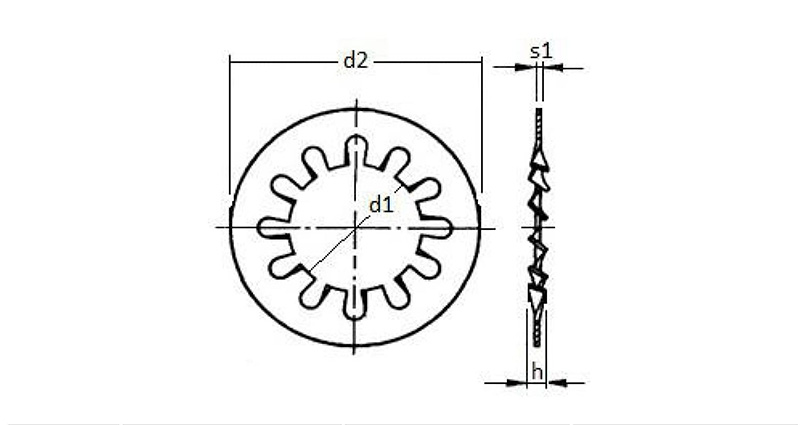

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Navedene informacije in risbe so samo referenca

Pogosto zastavljena vprašanja

（1）Kako so pakirani za izvoz?

Notranja embalaža je sestavljena iz plastičnih vrečk in papirnatih škatel, zunanja embalaža pa so standardni izvozni kartoni in palete. Notranji zobje zobatih podložk nimajo neodvisne zaščite, vendar je embalaža zadostna, da se med transportom ne opraskajo.

（2）Ali je mogoče uporabiti podložke z notranjimi zobmi z ugreznjenimi vijaki?

Da, vendar je treba upoštevati, da mora biti površina zob še vedno obrnjena proti obdelovancu. Ker je glava vijaka z ugrezno glavo stožčasta, se notranji zobje podložke morda ne bodo mogli popolnoma dotakniti spodnje površine glave, kar ima za posledico nekoliko slabši zaklepni učinek.
