Navojni zadrževalni obroč

Navojni zadrževalni obroč za zaklepanje je mehanska komponenta, ki je zasnovana tako, da prepreči, da bi se navojne povezave popustile. Združuje navojni vijak z rokavom, da enakomerno porazdeli pritisk med namestitvijo, s čimer zagotavlja varno in stabilno prileganje.xiaoguo® je profesionalni proizvajalec pritrdilnih elementov na Kitajskem, ki lahko prilagodi izdelke v skladu z zahtevami kupcev in zagotavlja vzorce.

Model:GB/T 885-1986

Pošlji povpraševanje

Opis izdelka

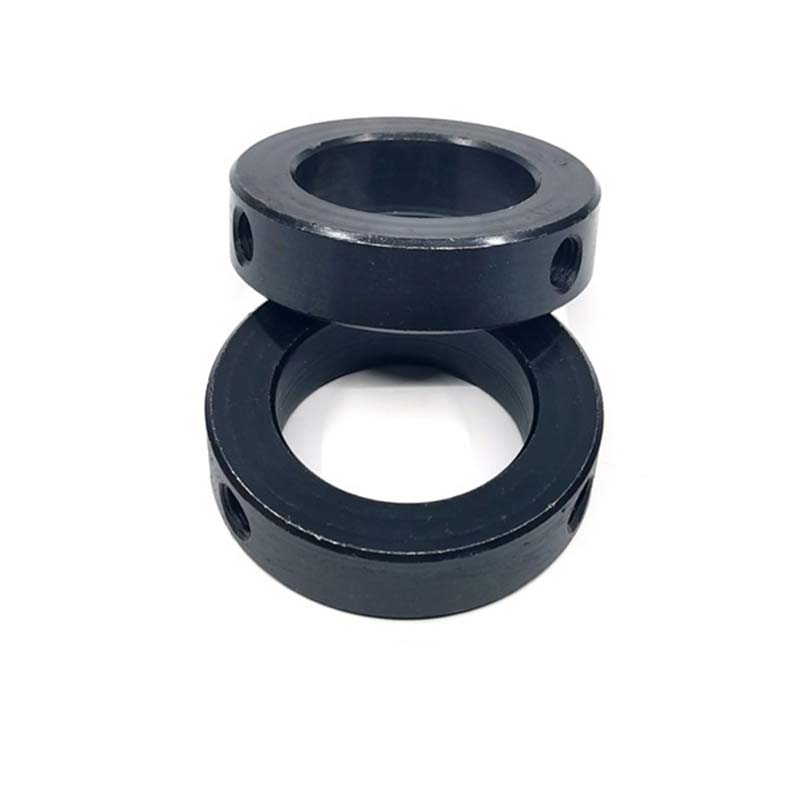

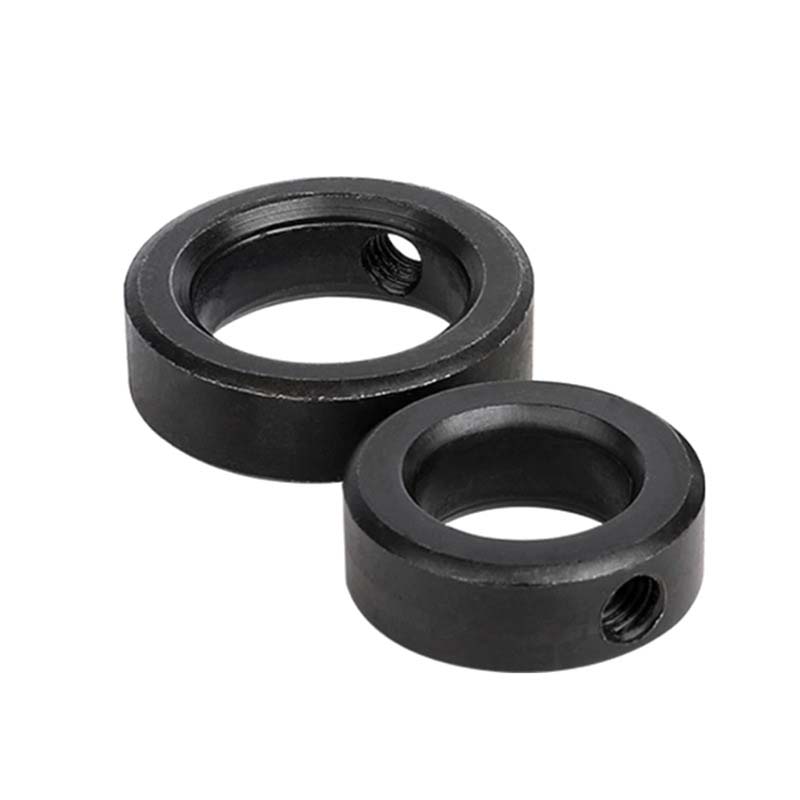

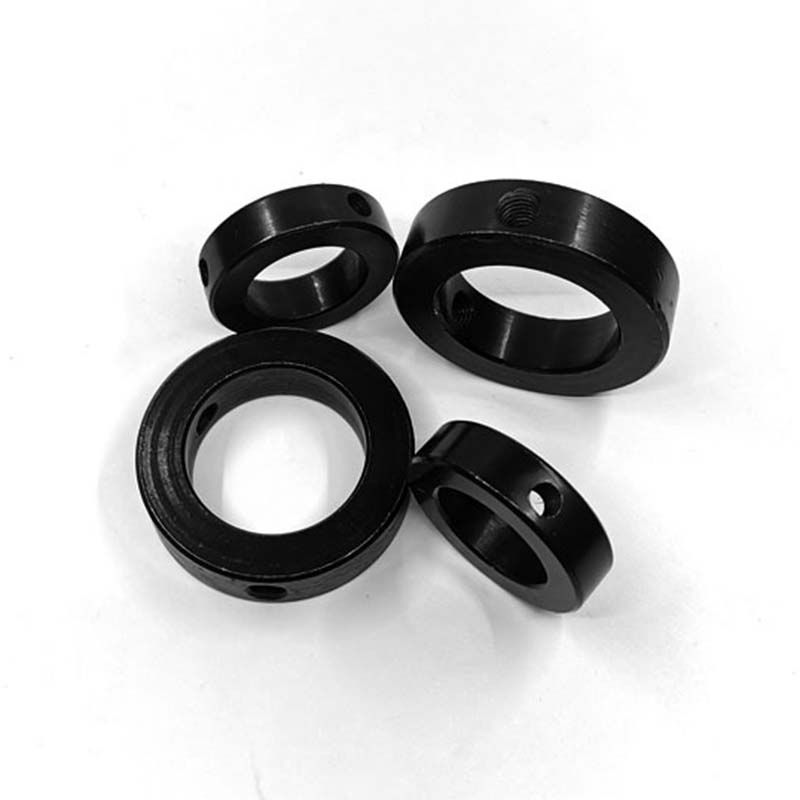

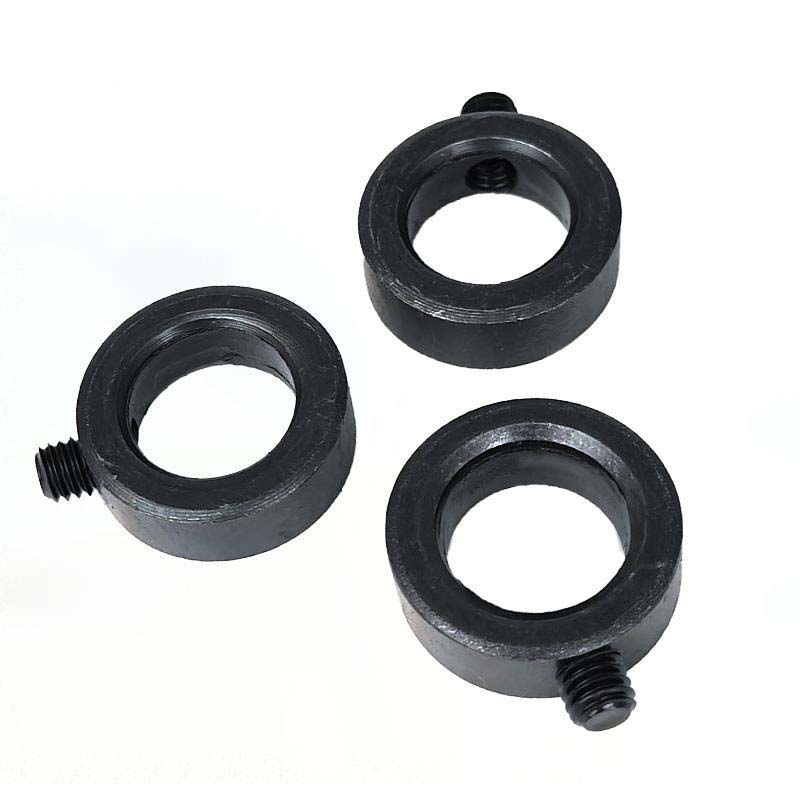

Navojni zadrževalni obroči za zaklepanje so narejeni iz nerjavečega jekla ali ogljikovega jekla, ki so močne in odporne na rje. Površina je bila podvržena toplotni obdelavi, da bi podaljšala življenjsko dobo in povečala odpornost proti obrabi. Navojni del je bil podvržen natančnemu rezanju, da se zagotovi gladko zategovanje in poravnavo niti. Za uporabo v težkih okoljih je mogoče izbrati cinkovo nikljanje ali platiranje črnega oksida, da na površino dodate korozijsko odporno prevleko. Ti materiali lahko delujejo v temperaturnem območju od -40 ° C do 300 ° C, tako da se ta zaklepni obroč lahko uporablja v ekstremnih okoljskih razmerah, kot so pomorske okolje, kemične obloge ali težki majici.

Threaded locking retaining ring

Pon	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
min	14	15	16	17	18	19	20	22	25	28	30
H max	12	12	12	12	12	12	12	12	14	14	14
H min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
T max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
DC	28	30	30	32	32	35	35	38	42	45	48
D0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Aplikacija

Navojni zadrževalni obroči se pogosto uporabljajo v sistemih za prenos moči, sklopih črpalk in komponentah robota, zlasti v aplikacijah, kjer je potrebno zagotoviti, da so komponente varno pritrjene na gredi. S svojimi značilnostmi, ki so odporni na vibracije, se običajno uporabljajo v avtomobilskih sistemih za prenos, menjalnikov vetrne turbine in tekočih sistemih. Uporablja se tudi v vesoljski industriji.

Pokaže se tudi v kmetijski opremi in nastavitvah obnovljivih virov energije, saj je trdno delo pritrjene v prašnih, vlažnih razmerah ali kadar je vpleteno veliko navora.

Ali so za namestitev potrebna posebna orodja?

Za delovanje niso potrebna posebna orodja. Navadna orodja (na primer šesterokotni ključi ali izvijači) se lahko uporabijo za enostavno namestitev navojnih zadrževalnih obročev. Za nastavitev niso potrebne hidravlične stiskalnice ali po meri. Natančno nastavitev je mogoče doseči preprosto z uporabo navojnih vijakov na zaklepnem obroču.
