Nastavite vijačni obroč

Objemka z nastavljivim vijakom se običajno uporablja v industrijskih aplikacijah z visoko obremenitvijo, kjer tradicionalni zaskočni obroči nimajo zadostne trdnosti držanja. XIAOGUO® ima strokovno ekipo z dolgoletnimi izkušnjami, ki lahko med krizami v dobavni verigi obravnava nujna naročila v 72 urah.

Model:GB/T 885-1986

Pošlji povpraševanje

Opis izdelka

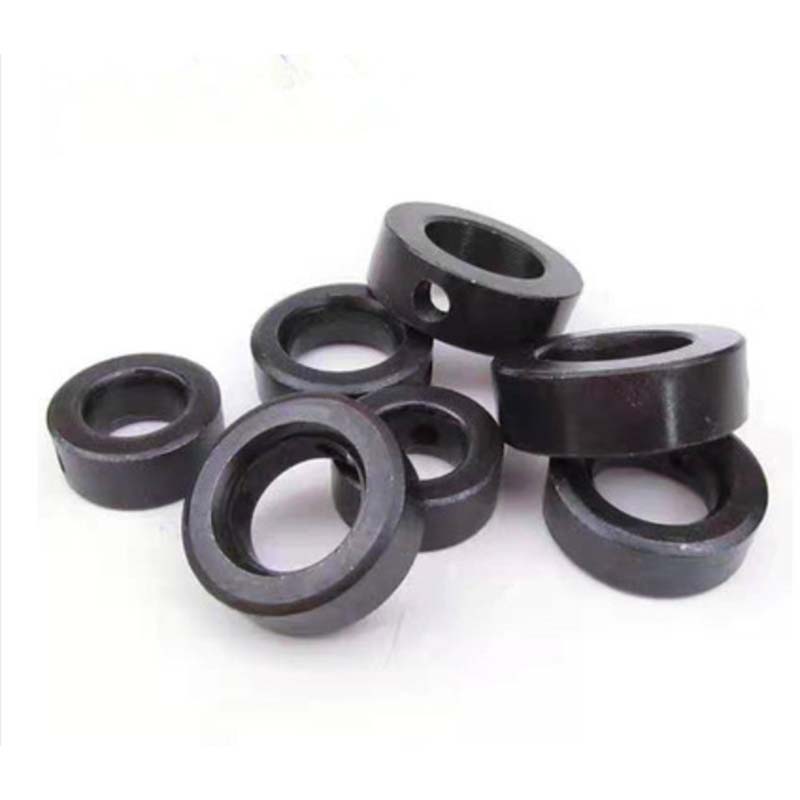

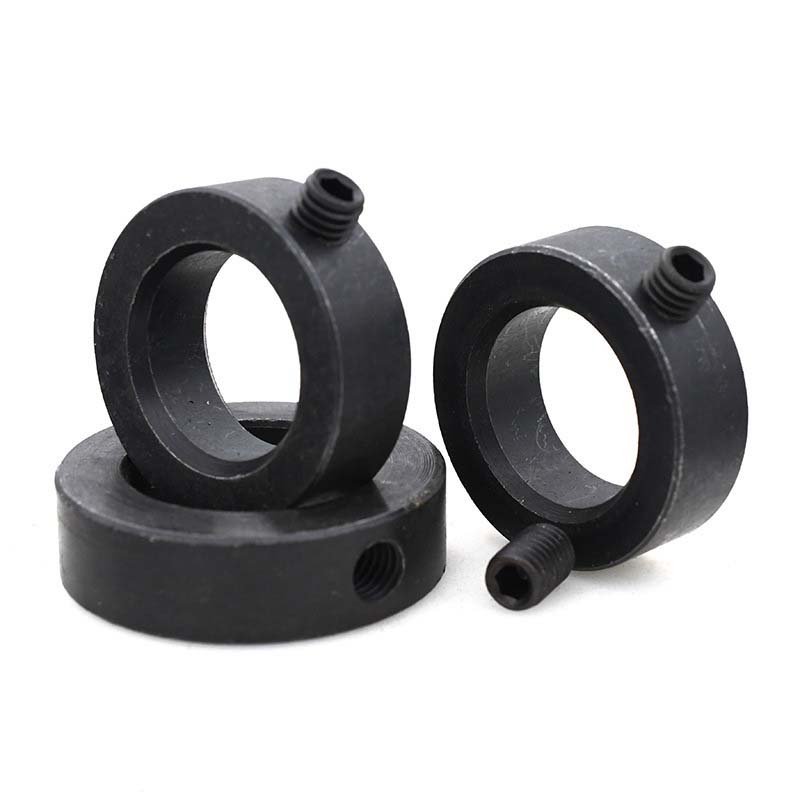

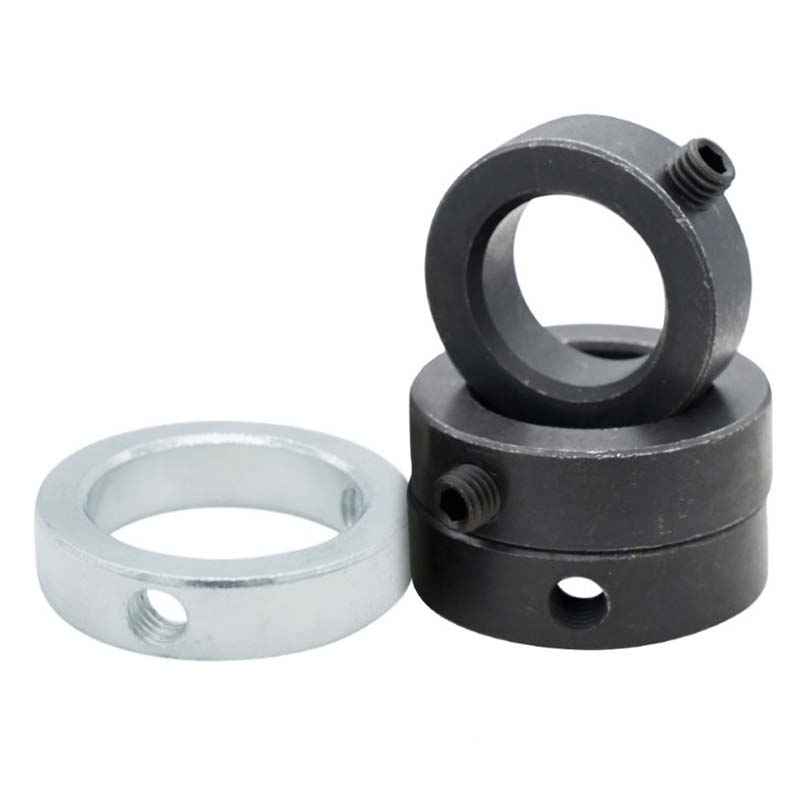

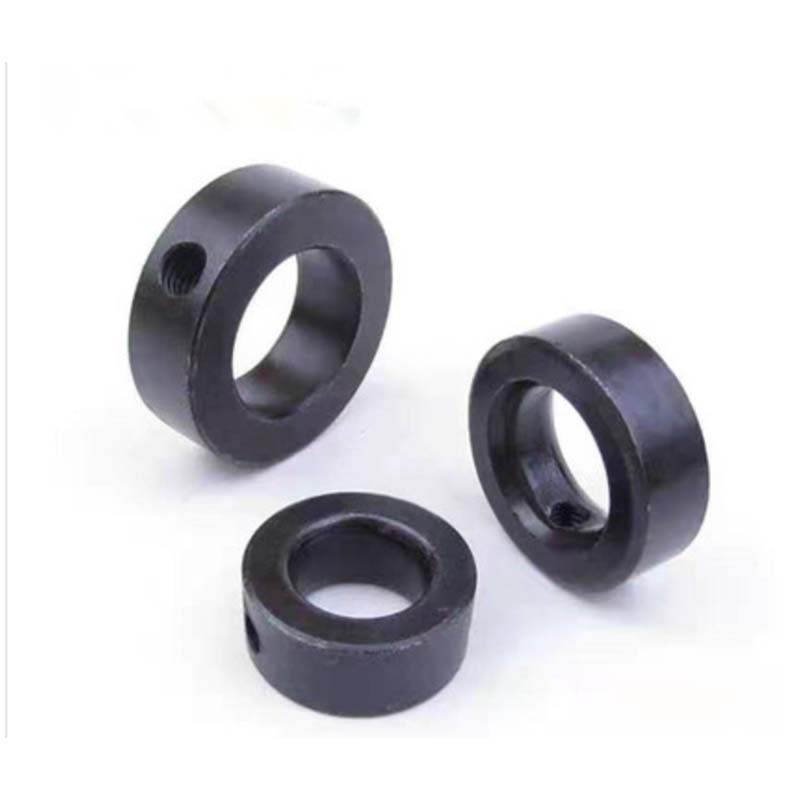

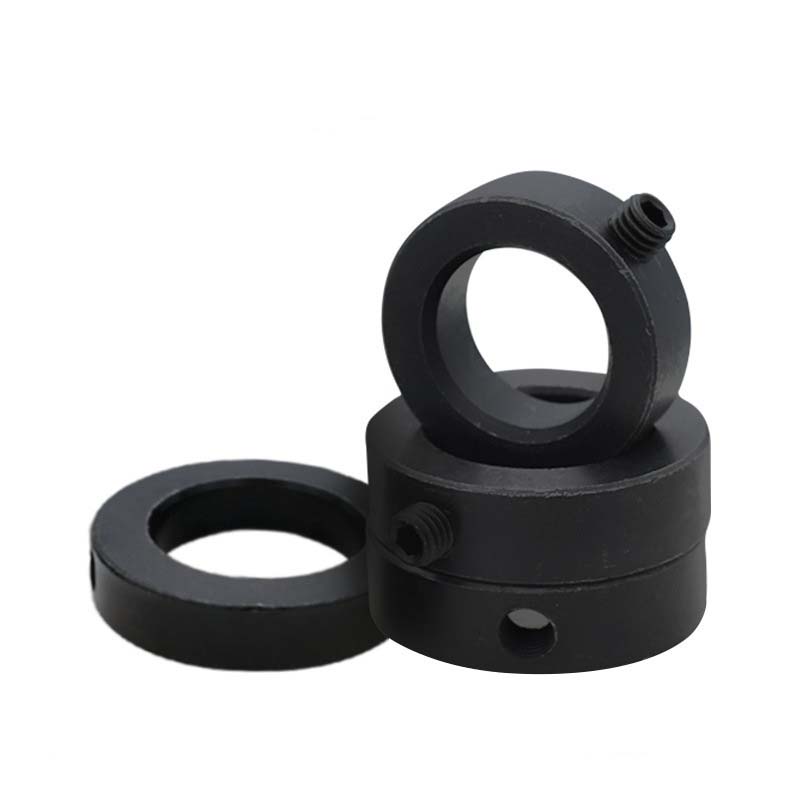

Objemka nastavitvenega vijaka je okrogla obročasta sponka z nastavitvenim vijakom. Enostavno ga namesti ena oseba in ne potrebuje posebnih orodij. Za odstranitev preprosto odvijte protimatico. Široko se uporablja v velikih elektromotorjih, drobilnikih, rudarskih strojih, CNC obdelovalnih strojih, tiskarskih strojih in drugi opremi.

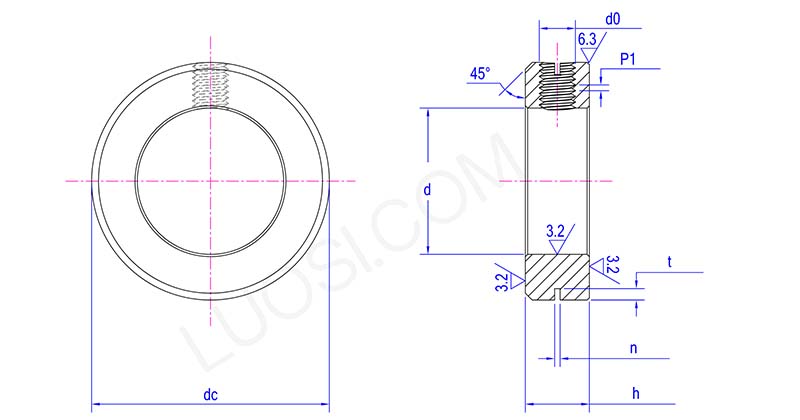

Set Screw Collar

pon	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d maks	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h maks	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t maks	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® izdela ta navojni obroček iz različnih materialov glede na to, kaj potrebujete. Za odpornost na kemikalije uporabljamo nerjavno jeklo razreda, kot sta 304 ali 316. Če gre v razmere visokega stresa, bo uporabljeno legirano jeklo 4140. In za vesoljske stvari, kjer je teža pomembna, je na voljo lahek titan. Obstajajo tudi različice s polimernimi prevlekami za zmanjšanje korozije, ko imate mešane kovinske nastavitve. Vsi materiali so podvrženi strogemu testiranju trdote (HRC 35–50) in ultrazvočnim preverjanjem, da se prepričamo, ali ustrezajo industrijskim standardom, kot sta ASME B18.27 in DIN 471/472, glede obremenitve, ki jo lahko prenesejo.

Redni pregledi in vzdrževanje

Če želite, da objemke nastavitvenega vijaka dobro delujejo, zdaj preverite tesnost nastavitvenega vijaka in nato z momentnim ključem ciljajte na 10–15 Nm. S topilom očistite navoje in se znebite morebitne umazanije ter jih vsako leto namažite s svežo mastjo na osnovi litija. Vijakov ne privijte premočno, saj lahko poškodujete ovratnik ključavnice. Če je izpostavljen morski vodi ali kislinam, preverite premaz dvakrat letno, da se prepričate, da je še vedno dober. Če na delih, ki se dotikajo, opazite obrabo večjo od 0,1 mm, jo zamenjajte.

Katere tolerance gredi so združljive?

Objemke z nastavljenimi vijaki delujejo z velikostmi gredi od 10 mm do 200 mm, pri čemer se uporabljajo običajne ravni tolerance, kot sta h9 ali h11. Prilagodljivi vijaki na zaklepnem obroču se lahko spopadejo z majhnimi izboklinami ali neravninami gredi (do ±0,05 mm), tako da se še vedno tesno prilega, ne da bi motili delovanje.
