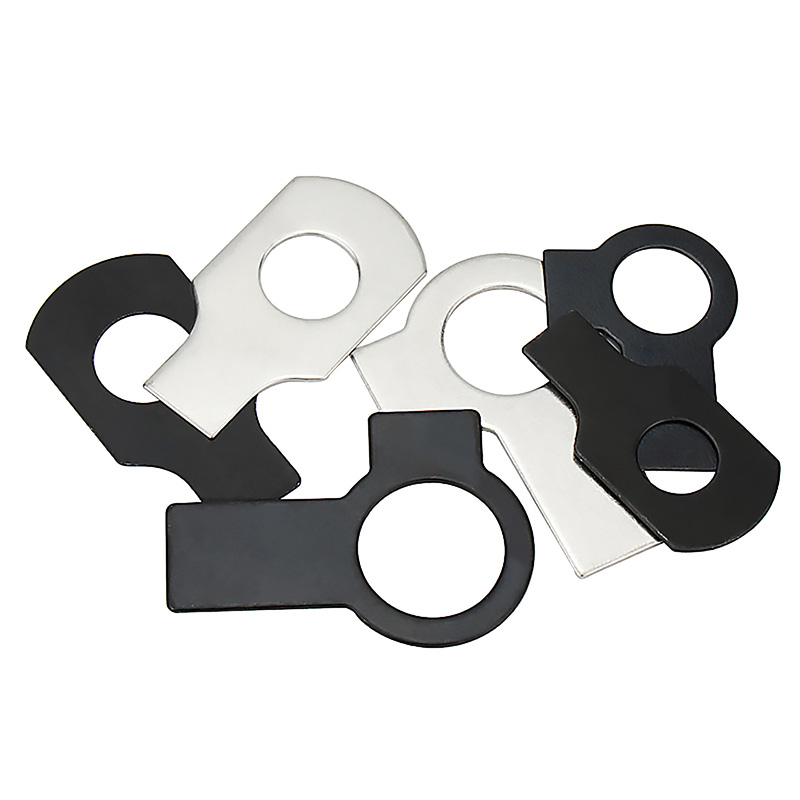

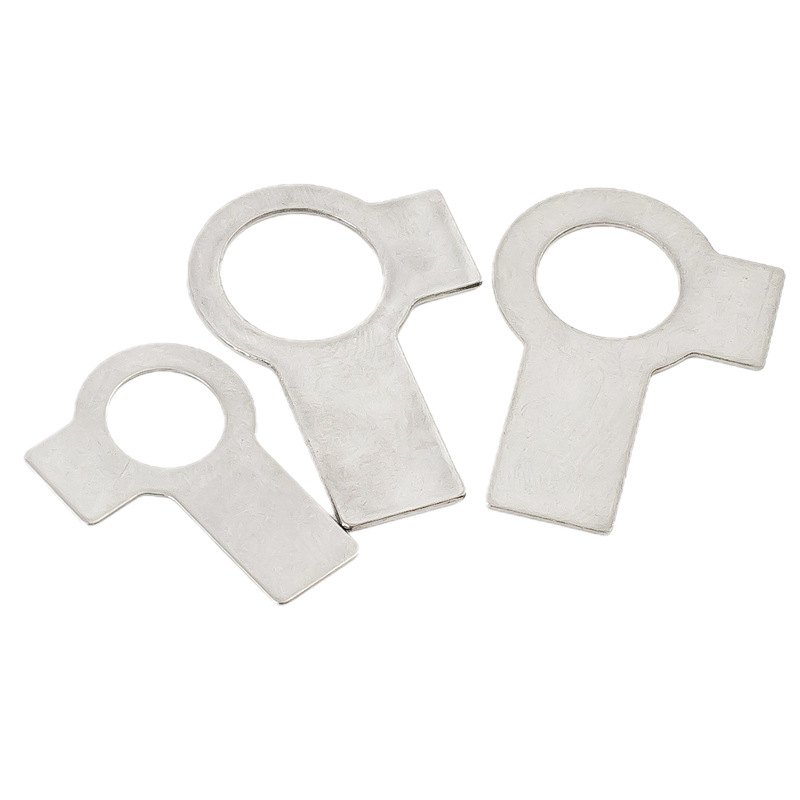

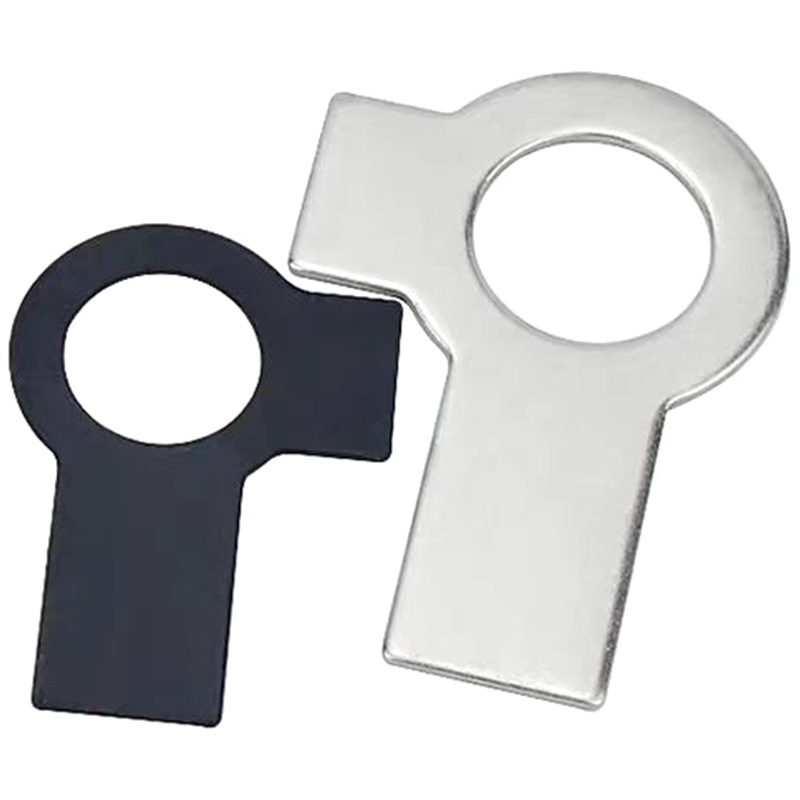

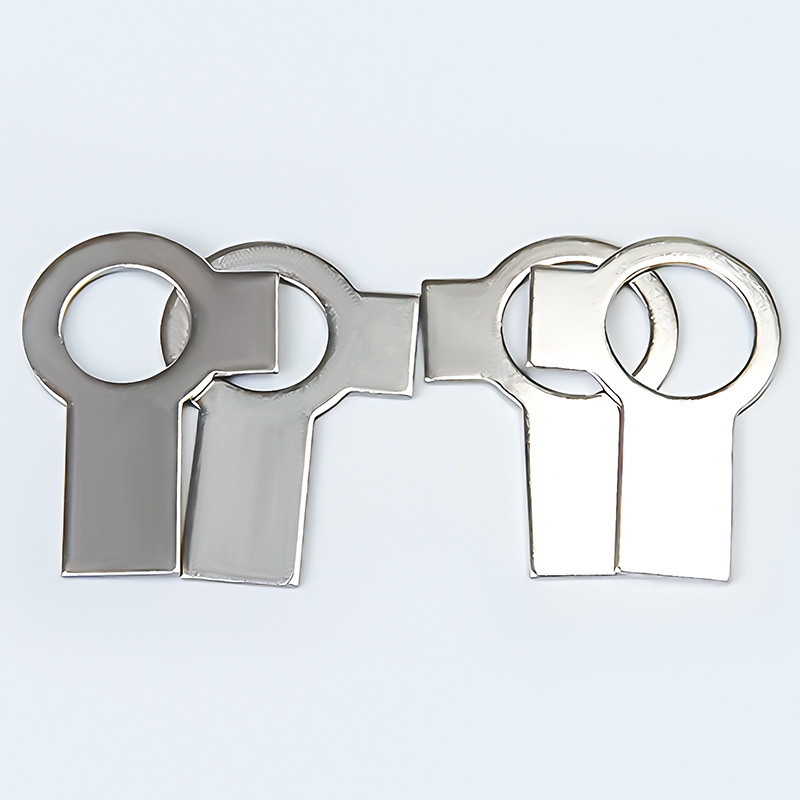

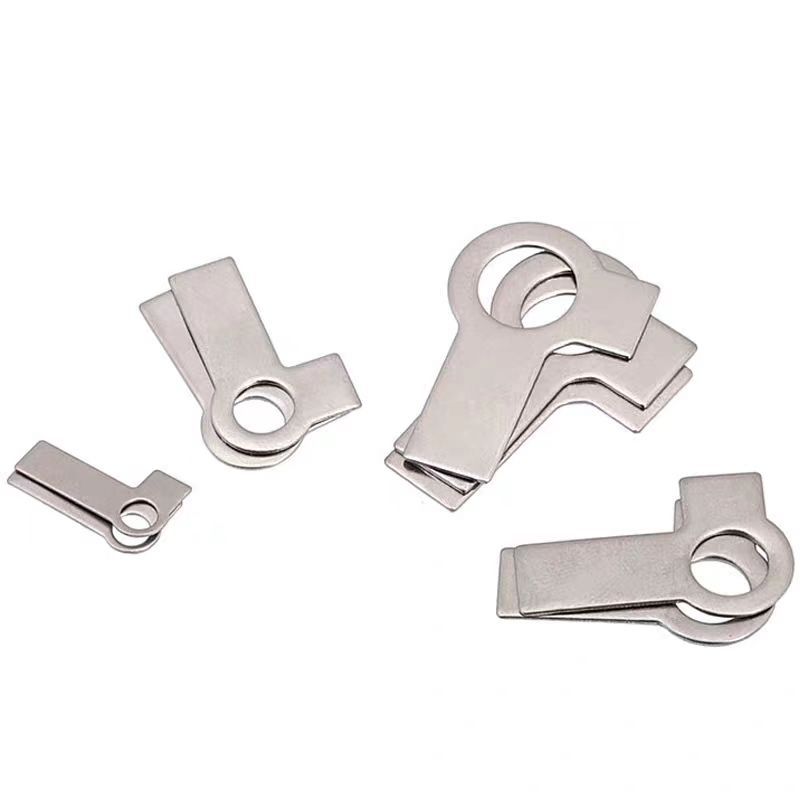

Podložke z dolgim jezičkom in krili

Podložke z dolgim jezičkom in krili, ki jih proizvaja tovarna Xiaoguo®, imajo izjemno visoko zanesljivost v smislu funkcije proti zrahljanju. Tudi v pogojih stalnih vibracij in udarcev lahko ohranijo dobro stanje zaklepanja.

Pošlji povpraševanje

Opis izdelka

Načelo delovanja podložk z dolgim jezičkom in krili temelji na čistem mehanskem zaklepanju, ne pa na trenju ali elastičnosti. Glavni mehanizem je, da upogne dva ušesna dela in s tem fizično prepreči, da bi se matica (ali glava vijaka) vrtela glede na obdelovanec.

【1】Posebno delopostopek

（1）Običajna namestitev, z rezerviranimi ušesnimi jezički

Namestite podložke z dolgim jezičkom in krili na vijak, nato privijte matico. Na tej točki ostaneta oba ušesna jezička ravna in nista upognjena.

（2）Upognite kratka ušesa in privijte matice

S kleščami upognite kratka ušesa navzgor, tako da se tesno oprimejo ene strani matice. Kratka ušesa morajo biti naslonjena na ravnino matice, da preprečijo njeno vrtenje.

（3）Upognite dolga ušesa in pritrdite podložke z dolgim jezičkom in krili

Dolga ušesa upognite navzdol ali vstran, tako da se lahko oprimejo roba obdelovanca, vstavijo v luknje za reže na obdelovancu ali naslonijo na fiksno štrlino.

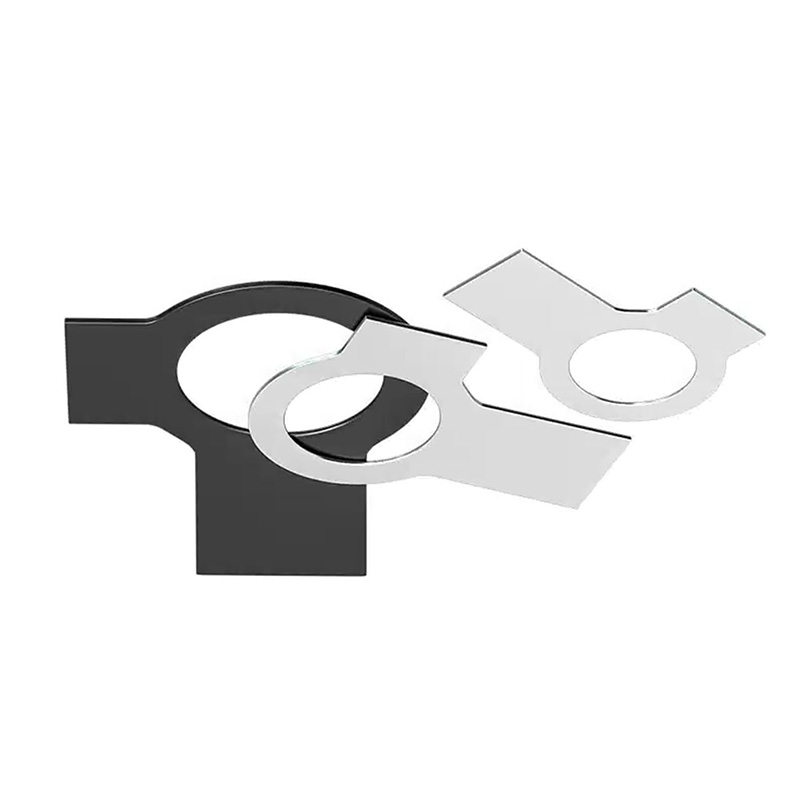

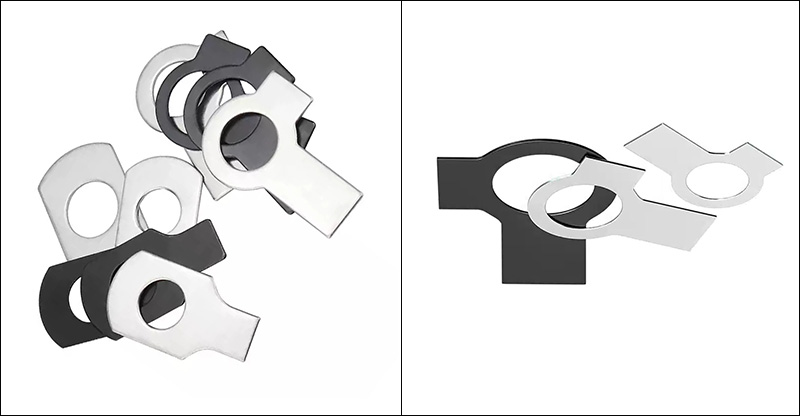

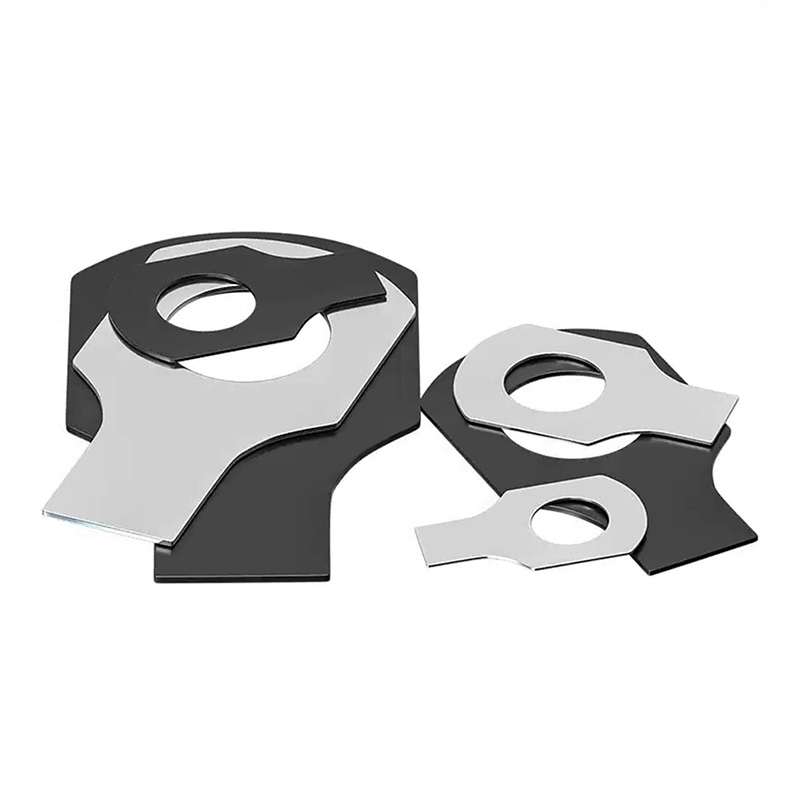

Tab Washers With Long Tab And Wings

【2】Določanje končnega učinka

Dolgo uho je pritrdilo podložko na obdelovanec in zagotovilo, da se podložka ne more vrteti.

Kratka ušesa blokirajo matico in podložko skupaj, matica pa se tudi ne more vrteti.

Ker med podložko in matico ne more priti do relativnega gibanja, je vijačna povezava popolnoma zaklenjena.

【3】Razlika od mehanizmov proti zrahljanju, ki temeljijo na trenju

Torna blokada: preprečuje vrtenje z ustvarjanjem upora. Vibracije lahko premagajo ta upor in povzročijo zrahljanje.

Podložke z dolgim jezičkom in krili: z neposrednim fizičnim posegom, dokler slušalka ni upognjena ali poškodovana, se matica nikakor ne bo vrtela. Na ta zaklepni mehanizem ne vplivajo vibracije, mazanje ali temperaturne spremembe.

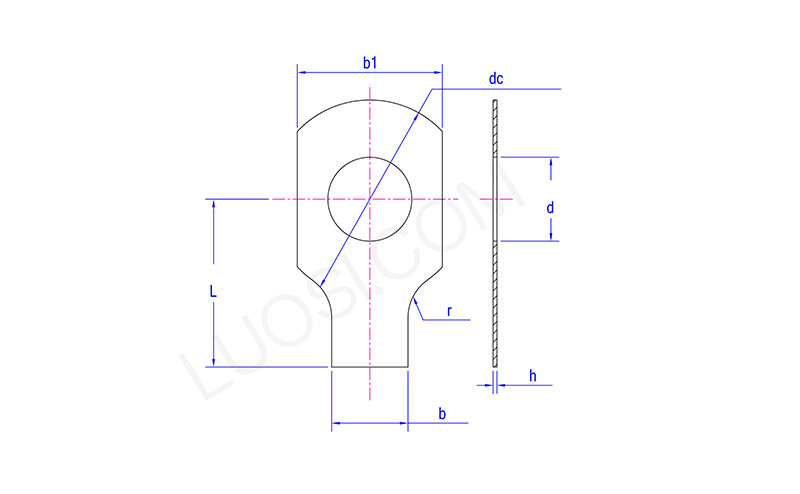

Tab Washers With Long Tab And Wings

pon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
