Podložke iz ogljikovega jekla DIN 463 z dolgim in kratkim jezičkom

Podložke iz ogljikovega jekla DIN 463 z dolgim in kratkim jezičkom, ki jih proizvaja tovarna Xiaoguo®, imajo nizke proizvodne stroške. Izdelane so s postopkom žigosanja in imajo preprosto metodo izdelave. V primerjavi s podobnimi izdelki je cena na enoto teh izdelkov nižja.

Pošlji povpraševanje

Opis izdelka

Povzeli smo prednosti in slabosti podložk z dolgim in kratkim jezičkom iz ogljikovega jekla DIN 463 ter vam zagotovili navodila za uporabo.

【1】Prednosti

（1）Zanesljivo delovanje proti popuščanju

Sprejema mehansko zaklepanje, ne zanaša se na trenje ali elastičnost. Popolnoma preprečuje vrtenje in se ne zrahlja niti v vibrirajočem okolju.

（2）Enostavna struktura, nizki stroški

Podložke iz ogljikovega jekla DIN 463 z dolgim in kratkim jezičkom so oblikovane s postopkom vtiskovanja v enem kosu, brez kompleksnih struktur. Porabi manj materiala in ima nižje proizvodne stroške kot pri namenskih maticah proti popuščanju.

（3）Odporen na visoke in nizke temperature

Izdelano iz popolnoma kovinskega materiala, brez plastičnih ali gumijastih delov. Ogljikovo jeklo lahko prenese -50 °C do +200 °C, medtem ko lahko nerjavno jeklo prenese -160 °C do +500 °C.

（4）Ne vpliva na mazanje ali kontaminacijo z oljem

Zaklepni učinek podložk z dolgim in kratkim jezičkom iz ogljikovega jekla DIN 463 ni odvisen od koeficienta trenja. Tudi če je na kontaktni površini olje ali mazivo, to ne bo oviralo zaklepanja.

（5）Status namestitve je jasno viden.

Upognjene ušesne vložke so vidne na prvi pogled, pregled kakovosti pa ne zahteva posebnih orodij.

（6）Lahko se uporablja v povezavi s standardnimi maticami.

Ni potrebe po nakupu posebnih zapornih matic. Primerno za navadne matice in vijake.

（7）Visoka prilagodljivost

Dolga ušesa se lahko prilegajo v luknje za reže, robove obdelovancev ali nepravilne izbokline, pri čemer ni strogih zahtev glede namestitvene površine.

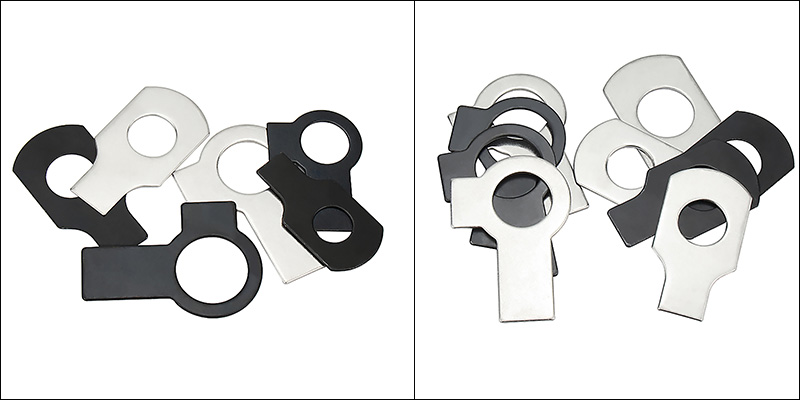

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

【2】Slabosti

（1）Za enkratno uporabo

Ušesni vložek se bo po upogibanju trajno deformiral. Pri razstavljanju se morajo podložke iz ogljikovega jekla DIN 463 z dolgim in kratkim jezičkom poškodovati in jih ni mogoče ponovno uporabiti.

（2）Ni primerno za opremo, ki se pogosto razstavlja in sestavlja.

Vsako vzdrževanje zahteva zamenjavo nove podložke, kar poveča stroške nabave.

（3）Obdelovanec mora imeti fiksne točke.

Dolga ušesa morajo biti upognjena v režo ali pritrjena na rob.

（4）Med upogibanjem se ušesni vložek lahko poškoduje.

Če je uporaba nepravilna, lahko pride do razpok ali celo zlomov na korenu ušesnega vložka, kar povzroči neuspešno zaklepanje.

（5）Ni primerno za prevelike ali premajhne vijake.

Za velikost M3 je premajhen in ušesni vložek je težko uporabljati; za velikosti nad M45 je standardnih izdelkov premalo, kar poveča stroške prilagoditve.

（6）Videz ni estetsko prijeten.

Po upogibanju so ušesni vložki izpostavljeni in imajo nepravilne oblike, ki niso primerne za potrošniške izdelke, ki imajo zahteve glede videza.

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

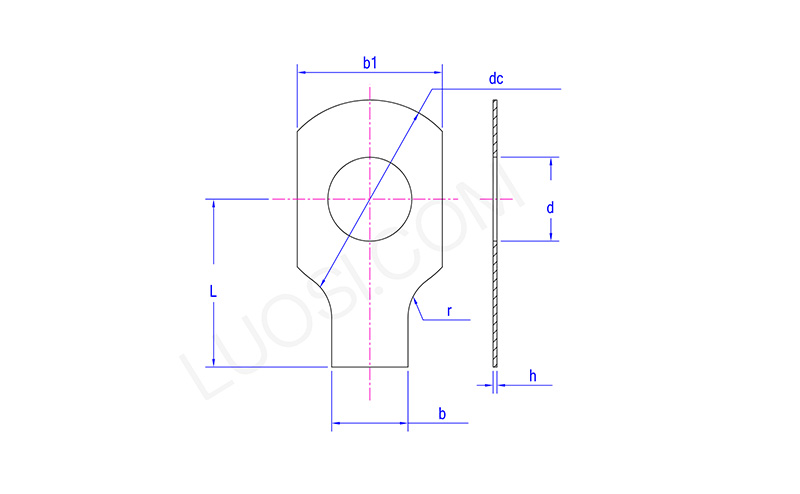

pon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
