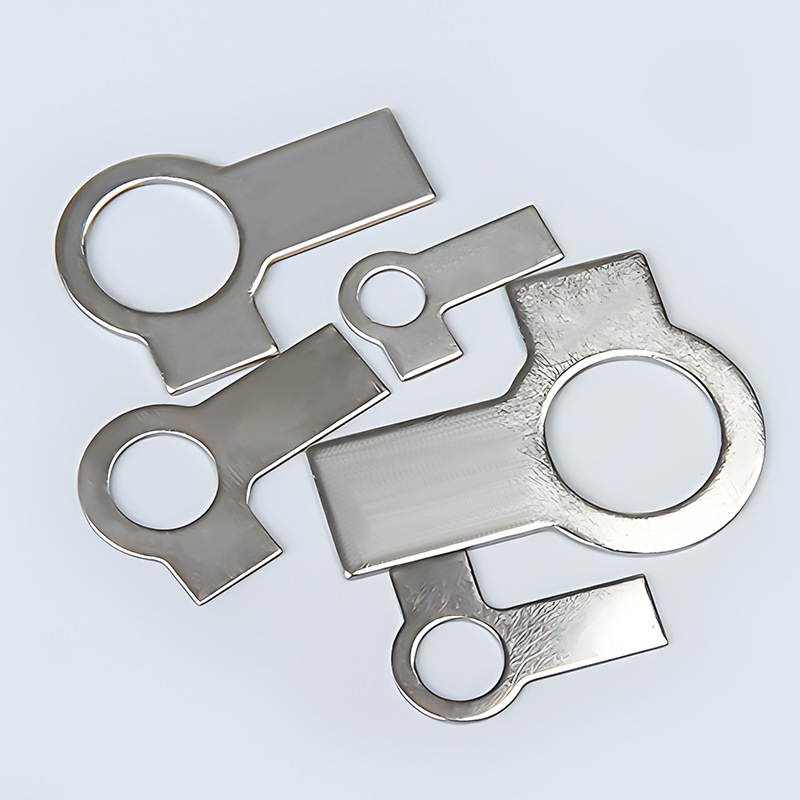

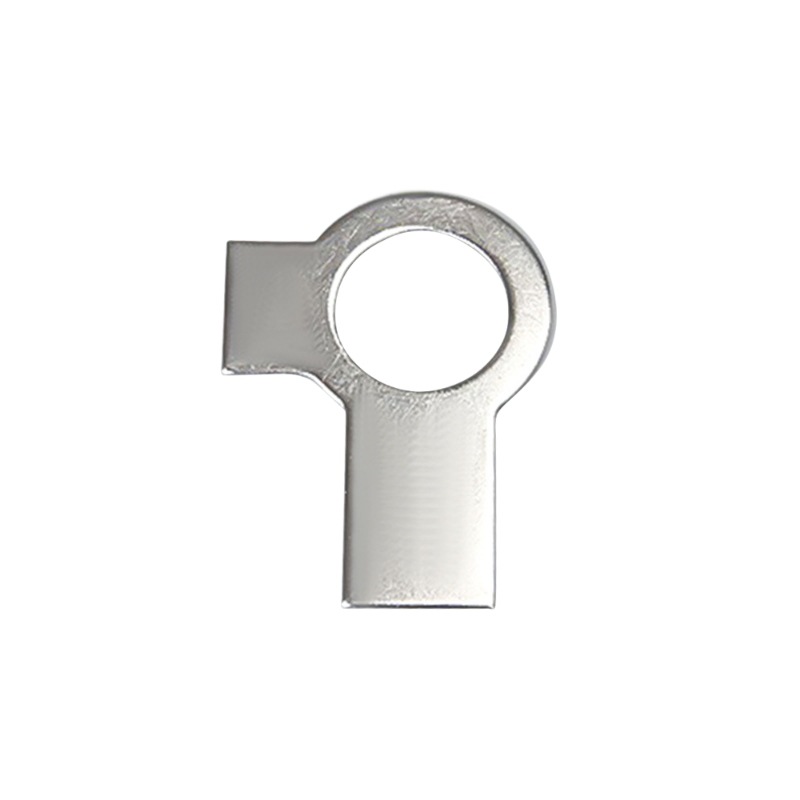

Črne jeklene podložke z dolgim jezičkom in krilcem

Črne jeklene podložke z dolgim jezičkom in krilom, ki jih proizvaja tovarna Xiaoguo®, imajo preprosto strukturo, ki je enostavna za upravljanje in uporabo. Med namestitvijo je potreben le navaden ključ in nobeno dodatno orodje.

Pošlji povpraševanje

Opis izdelka

Namestitev črnih jeklenih podložk z dolgim jezičkom in krilom vključuje štiri preproste korake. Upoštevajte naslednje zaporedje delovanja, da zagotovite učinek varnega zaklepanja.

【1】Orodje

Ključ (uporablja se za privijanje matic ali vijakov)

Klešče s koničastim nosom ali klešče z ravnim nosom (uporabljajo se za upogibanje ušesnih vstavkov)

(Izbirno) Kladivo + križni izvijač (za debelejše podložke)

Black Steel Tab Washers With Long Tab and Wing

【2】Namestitveni koraki

（1） Namestite podložko

Vijak speljite skozi luknjo obdelovanca. Črne jeklene podložke z dolgim jezičkom in krilcem namestite na vijak, pri čemer naj bosta dolg in kratek jeziček obrnjena navzven. Prepričajte se, da podložka leži ravno ob površini. Privijte matico z roko, ne zategnite je še do konca.

（2）Zategnite matico

S ključem privijte matico, dokler ne doseže zahtevanega navora.

（3）Upognite kratek jeziček

Zgrabite kratek jeziček s kleščami in ga zložite navzgor. Tesno ga upognite ob eno ravno površino matice.

（4）Upognite dolg jeziček

S kleščami upognite dolg jeziček navzdol ali na stran. Zložite ga v utor na delu ali ga močno upognite ob rob dela.

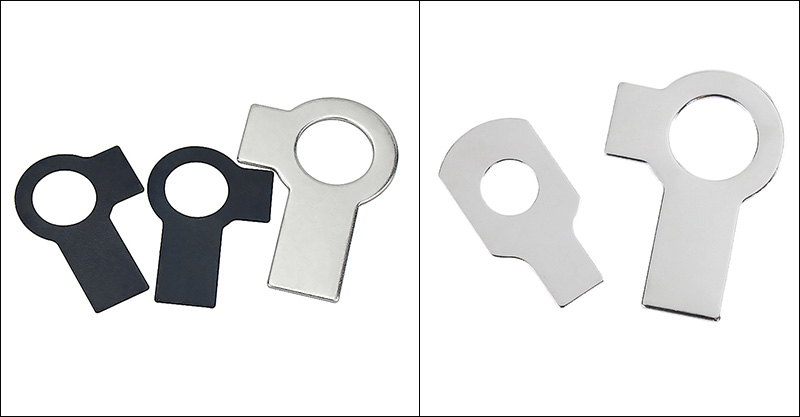

Black Steel Tab Washers With Long Tab and Wing

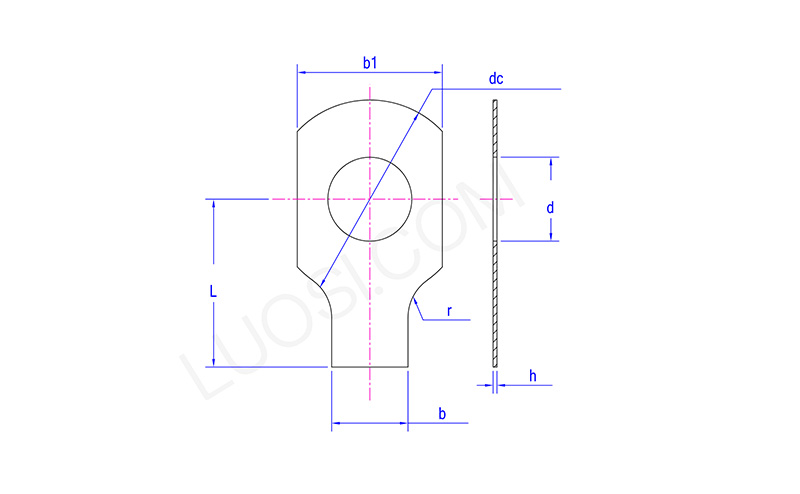

pon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Pregled namestitve

Kratka ušesa so tesno pritrjena na ravnino matice in preprečujejo vrtenje matice.

Dolga ušesa so trdno pritrjena in črne jeklene podložke z dolgim jezičkom in krilom se ne morejo vrteti glede na obdelovanec.

Oba ušesna dela nimata nobenih razpok in pretiranih upogibov ali poškodb.

【4】 Opombe za pozornost

（1）Enkratna uporaba: Po namestitvi so ušesni vložki trajno upognjeni. Pri odstranjevanju jih je treba poravnati s kladivom ali rezati. Črnih jeklenih podložk z dolgim jezičkom in krilom ni mogoče ponovno uporabiti.

（2）Ne upogibajte se preveč: Ponavljajoče upogibanje ali preveliki koti upogibanja lahko povzročijo, da se koren ušesnega vložka zlomi in izgubi funkcijo zaklepanja.

（3）Ne razumite narobe: kratka ušesa morajo biti vedno obrnjena navzgor, dolga ušesa pa navzdol.
