Podložke z dolgim in kratkim jezičkom

Podložke z dolgimi in kratkimi jezički, ki jih proizvaja tovarna Xiaoguo®, so zaklenjene mehansko in ne s trenjem. Mehansko zaklepanje načeloma preprečuje vrtenje in učinek zaklepanja je zelo očiten.

Pošlji povpraševanje

Opis izdelka

Podložke z dolgim in kratkim jezičkom, ki so v skladu z mehanskim zaklepnim obročem DIN 463, so enodelni, popolnoma mehanski zaklepni obroč proti popuščanju. Oblikovan je z enim samim postopkom tlačnega litja, ki vključuje en dolg ušesni vložek in en kratek ušesni vložek, pri čemer oba ušesna dela tvorita kot približno 90°. Uporablja se za šesterokotne vijake/matice, ki preprečujejo zrahljanje z upogibanjem enega dolgega in enega kratkega ušesnega dela, in je primeren za visoke vibracije, dinamične obremenitve ter pogoje toplotnega raztezanja in krčenja. Ta struktura lahko popolnoma prepreči relativno vrtenje matice ali vijaka in tako doseže zanesljivo mehansko zaklepanje.

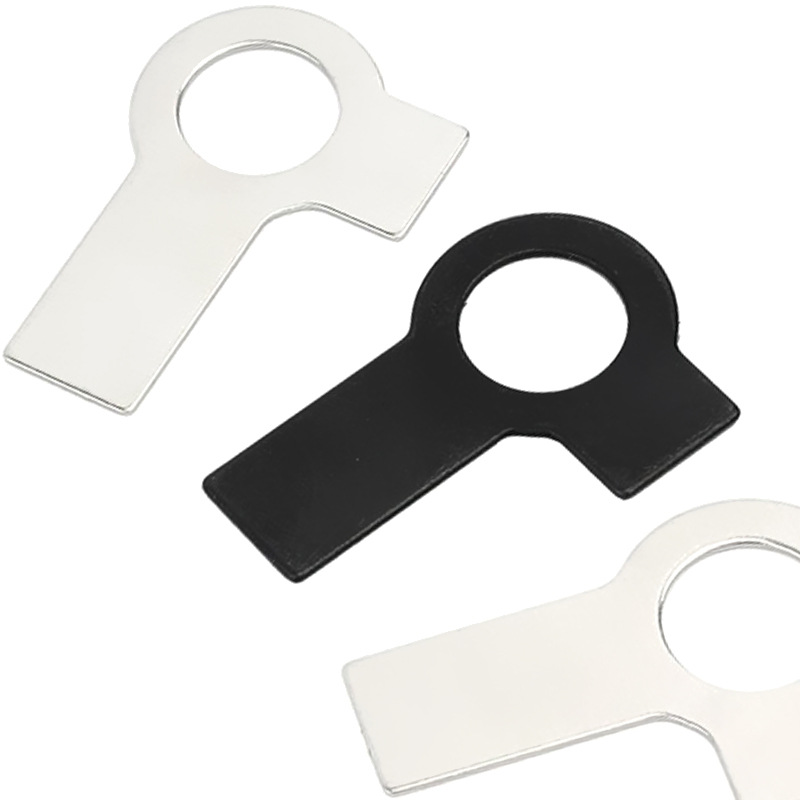

< style="text-align:center;"> Tab Washers With Long And Short Tab

Strukturne značilnosti

Strukturne značilnosti podložk z dolgim in kratkim jezičkom so naslednje:

（1）Integrirano žigosanje

Celotne podložke z dolgim in kratkim jezičkom so izdelane iz ene pločevine s postopkom hladnega žigosanja. Ni varjenja ali dodatnih komponent, kar ima za posledico preprosto strukturo, visoko trdnost in nizke stroške.

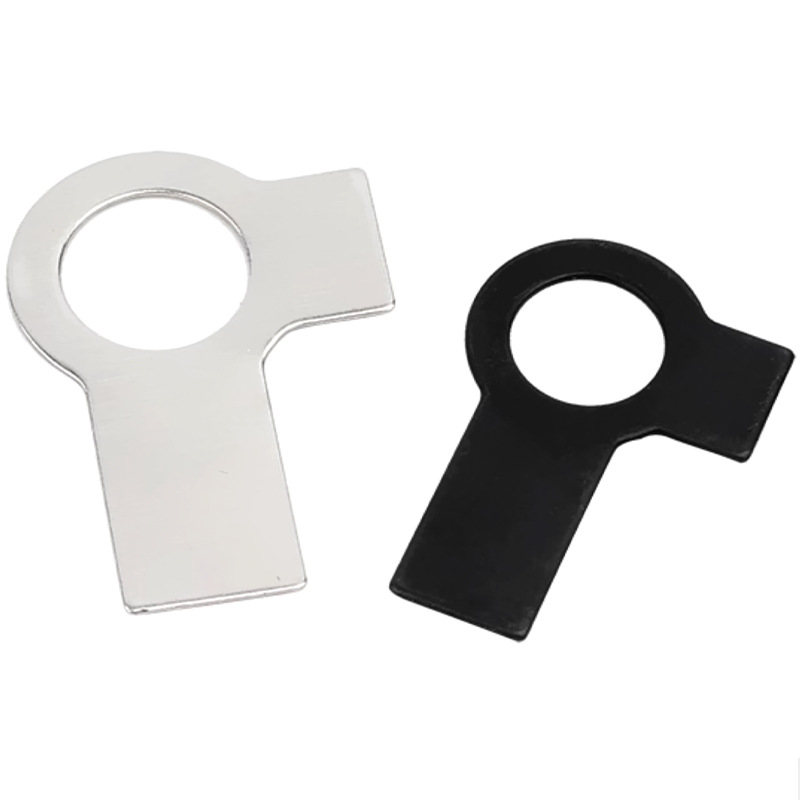

（2）Dvojna ušesa (eno dolgo in eno kratko)

Glavno telo podložk z dolgim in kratkim jezičkom je krožno, dva ušesa pa segata navzven vzdolž zunanjega roba:

Kratek zavihek: kratek po dolžini

Dolg jeziček: daljši po dolžini

Dva ušesna dela tvorita med seboj kot približno 90 stopinj.

（3）V korenu ušesnega vložka je struktura za sprostitev napetosti.

Na spojni točki med ušesnim vložkom in okroglim ohišjem so zaobljeni vogali ali rahlo krčenje širine zasnovani tako, da zmanjšajo koncentracijo napetosti med upogibanjem in preprečijo, da bi se ušesni vložek zlomil.

（4）Cilindrično telo

Debelina telesa je enakomerna. Na telesu ni zob ali nagnjenih površin, površina je običajno gladka.

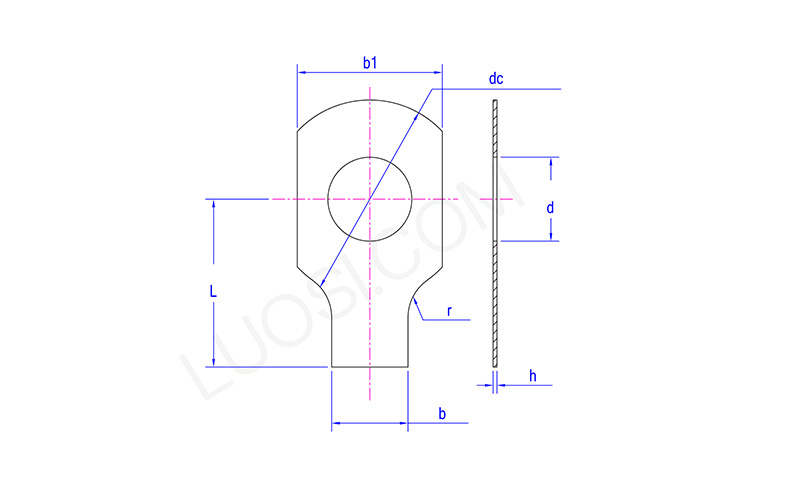

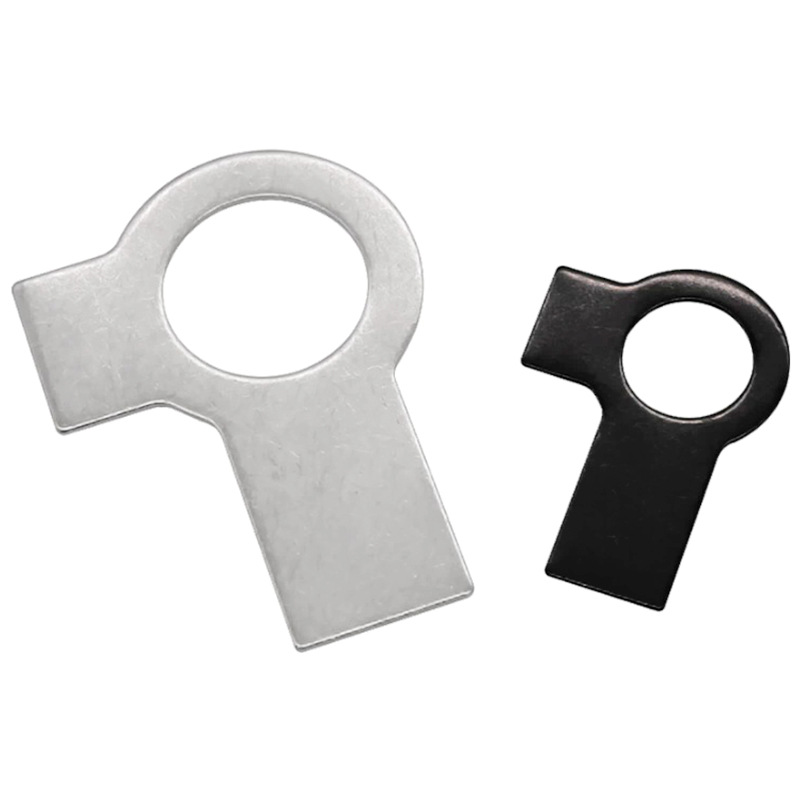

< style="text-align:center;"> Tab Washers With Long And Short Tab

pon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
