Standardne podložke za notranje zobe

Za vijake z majhno glavo je nakup podložk Xiaoguo® Standard Internal Tooth Lock Washers idealna izbira. Zasnova notranjih zob zagotavlja, da lahko vsi zobje pridejo v stik z glavo vijaka, s čimer se doseže učinkovito zaklepanje.

Pošlji povpraševanje

Opis izdelka

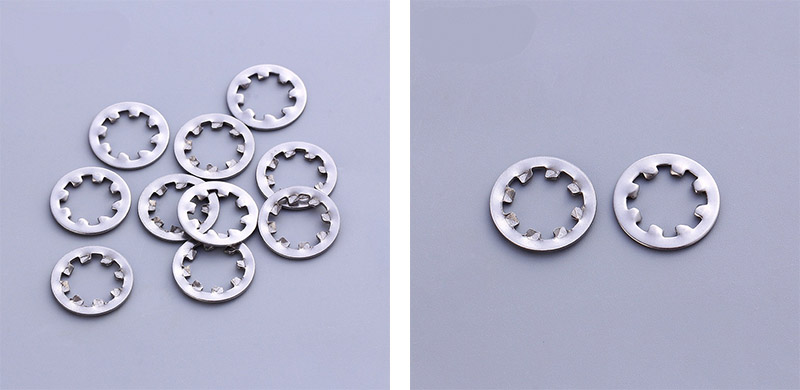

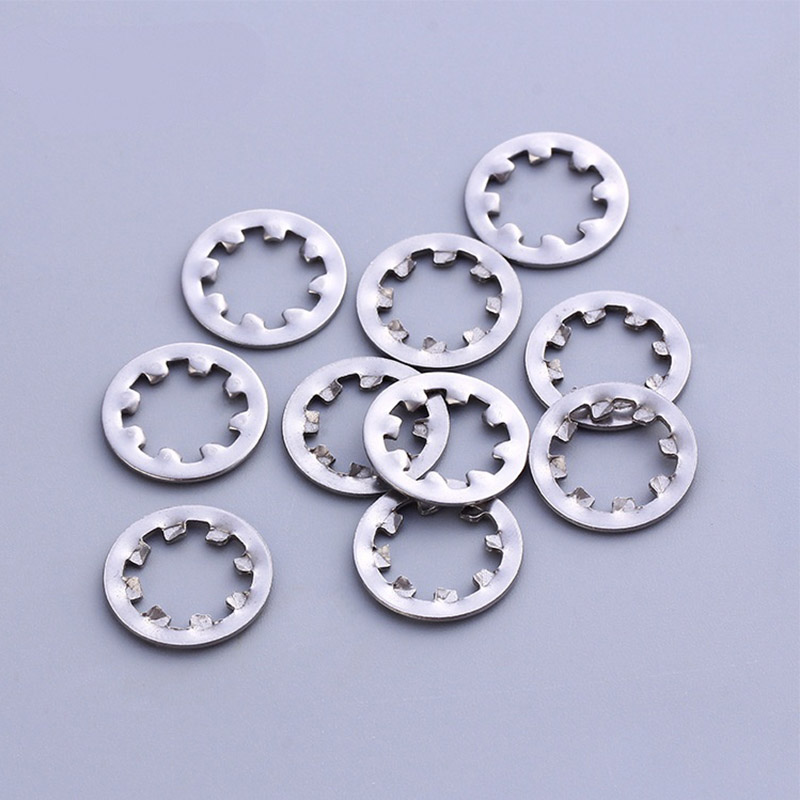

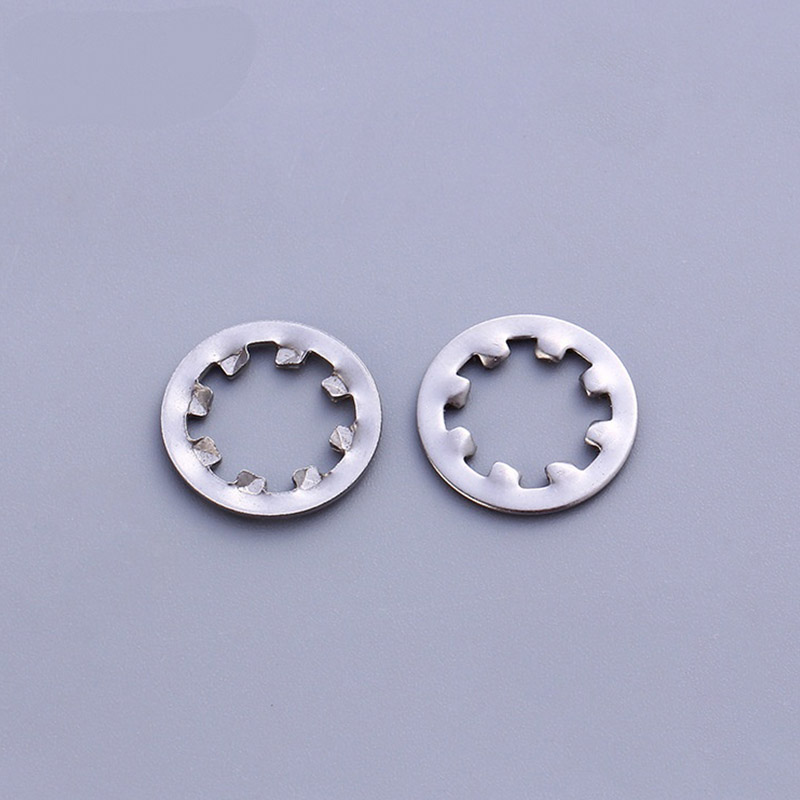

Standardne podložke z notranjimi zobmi so vrsta podložk proti zrahljanju z navznoter razporejenimi zobmi podobnimi strukturami na površini. Njegova oblika je tanek kovinski obroček z ostrim zobnim obročkom v sredini in gladkim in ravnim zunanjim krogom. Pri zategovanju vijaka se ti zobje zagozdijo v glavo vijaka in površino komponente opreme ter se zanašajo na silo trenja in silo ugriza, da preprečijo popuščanje vijaka. Preprosto povedano, med glavo vijaka in površino komponente opreme je dodana "ključavnica", ki preprečuje popuščanje vijaka med delovanjem opreme zaradi visoke frekvence tresljajev.

Načelo delovanja

Načelo delovanja standardnega spoja z notranjimi zobnimi podložkami je pravzaprav zelo preprosto. V glavnem se zanaša na dve funkciji: "vključevanje zob + elastični pritisk", da se prepreči zrahljanje.

（1）Škripanje z zobmi

Notranji obroč standardnih podložk z notranjimi zobmi ima vrsto ostrih zob. Ko je vijak ali matica zategnjena, bodo ti zobje prodrli v obe kontaktni površini:

Spodnja površina (kovinska površina) glave vijaka/matice

Površina obdelovanca (včasih celo prodira skozi barvo ali oksidno plast)

Ko so zobje vstavljeni, se zdi, kot da bi bil pod glavo vijaka nameščen obroček "mini blokirnih naprav". Če se vijak skuša sam zavrteti nazaj, ga bodo ti zobje trdno oprijeli in preprečili njegovo premikanje ter tako preprečili zrahljanje.

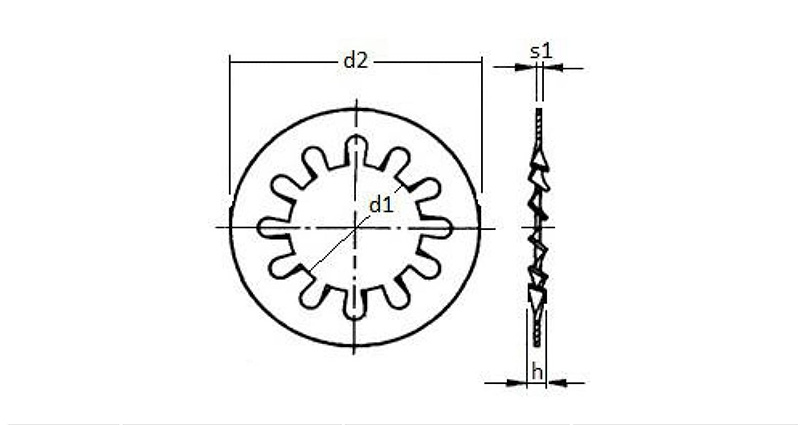

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Navedene informacije in risbe so samo referenca

（2）Elastični pritisk

Sama podložka je elastična. Po zategovanju se standardne notranje podložke z zobmi sploščijo, vendar se njen material vedno trudi vrniti v prvotno obliko, tako da nenehno ustvarja povratni sunek in odbojno silo navzgor.

Ta elastična sila deluje na niti in povečuje trenje med nitmi. Z večjim trenjem je seveda manj verjetno, da se bodo vijaki zrahljali.

（3）Skupni učinek obeh

Mehansko vpenjanje zagotavlja neposredno odpornost proti obračanju

Elastična prednapetost poveča trenje niti in hkrati kompenzira manjše tresljaje ali lezenje materiala.

Delujeta skupaj in zagotavljata, da lahko standardne podložke z notranjimi zobmi učinkovito preprečijo popuščanje vijaka tudi v okoljih z vibracijami, udarci ali toplotnim raztezanjem in krčenjem.
