Okrogle žične zaskočne obročke

Gredi z okroglimi zaskočnimi obroči so vrsta pritrdilnih elementov za aksialno pozicioniranje s preprosto strukturo, nizkimi stroški in enostavno namestitvijo. Izdelani so z navijanjem in rezanjem vzmetne jeklene žice okroglega prereza, njihova oblika pa je obroč v obliki črke C z odprtino. Z uporabo lastne elastičnosti se lahko prilegajo polkrožnim utorom na gredi in tvorijo "ramo" za pritrditev komponent, kot so ležaji in zobniki, ter jim preprečujejo aksialno premikanje na gredi.

Struktura jedra in princip namestitve

Z zanašanjem na elastično deformacijo se gredi z zaskočnimi obročki iz okrogle žice z zunanjim premerom, večjim od premera gredi, po namestitvi razširijo, prilegajo polkrožnemu utoru na zgornjem delu gredi in se po sprostitvi popolnoma odbijejo na dno utora, da dosežejo fiksacijo.

Vrsta odpiranja

Razdeljen je na dva tipa: enega z luknjo za orodje (ki ga je mogoče sestaviti in razstaviti s pomočjo zaklepnih klešč) in drugega brez luknje (za lažjo montažo je na koncu običajno opuščen poseben vpenjalni rezalni kot).

Oblika prečnega prereza

Uporaba okrogle žice je v ostrem nasprotju s kvadratnimi/pravokotnimi zadrževalnimi obroči, oblikovanimi z žigosanjem.

Prednosti izdelka

Ob upoštevanju strukturnih značilnosti gredi z zaskočnimi obročki iz okrogle žice so prikazane naslednje glavne prednosti in značilnosti:

Visoka vrednost za denar

Gredi z zaskočnimi obročki iz okrogle žice so izdelane iz jeklene žice kot surovine, ki skoraj ne ustvarja odpadkov na robovih ali kotih. S tem se izognete visokim stroškom kalupov ter je ekonomična in učinkovita možnost.

Enostavna namestitev

Montažo in demontažo lahko običajno zaključite s standardnimi zaklepnimi kleščami, kar pomaga povečati učinkovitost sestavljanja in vzdrževanja.

 Kompakten prostor

Ima kompaktno zasnovo in ne zavzame veliko prostora na gredi ali znotraj luknje. Zaradi tega je primeren za tesna mesta, kjer je prostor omejen.

 Nosilne lastnosti

Potisk, ki ga lahko prenese, je običajno manjši od tistega, ki ga dobite pri modelih s krožnim ali pravokotnim prerezom. Zato je bolj primeren za lahke do srednje obremenitve.

Izbira materiala

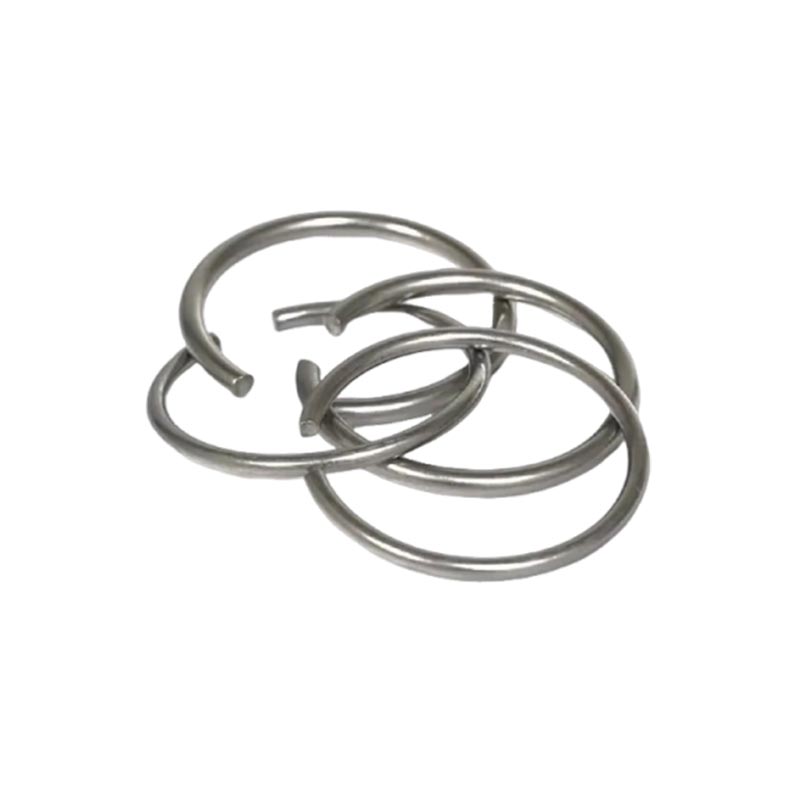

Gredi z zaskočnimi obročki iz okrogle žice so običajno izdelane iz vzmetnega jekla ali nerjavečega jekla. Izberete lahko tudi površinske zaključke, kot je črni oksid ali fosfatiranje, da jim zagotovite nekaj zaščite pred rjo.

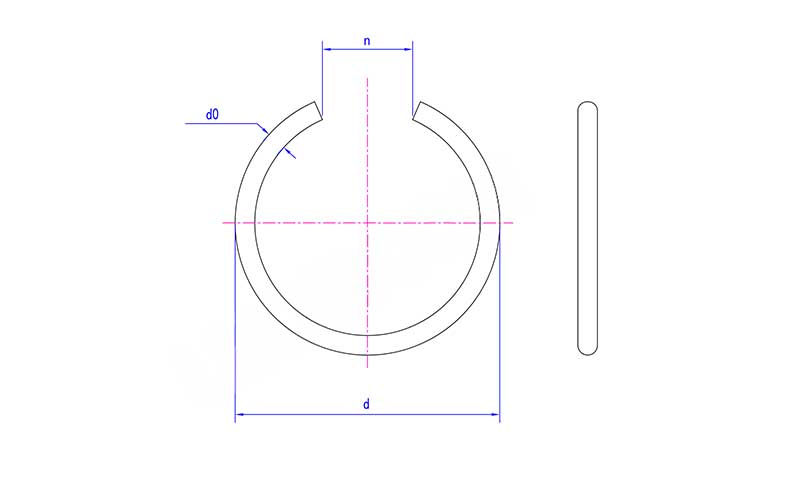

pon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
