Okrogla žica C pripne notranje zaskočne obroče

Notranji zaskočni obročki okrogle žične sponke C, ki jih proizvaja tovarna Xiaoguo®, so enostavni za namestitev in odstranitev brez zapletenih postopkov. So zelo primerni za obsežno montažo, s čimer povečajo delovno učinkovitost in prihranijo stroške.

Pošlji povpraševanje

Opis izdelka

To so navodila za namestitev notranjih zaskočnih obročev C sponk z okroglo žico, ki smo jih povzeli. Namenjen je referencam inženirskih tehnikov in operaterjev na kraju samem.

1. Pregled pred namestitvijo

Notranji zaskočni obročki C sponk z okroglo žico morajo biti nameščeni v vnaprej obdelan krožni utor znotraj luknje. Velikost utora neposredno določa aksialno nosilnost in življenjsko dobo vpenjalnega obroča.

Robovi utora morajo biti posneti ali zaobljeni, globina, širina in radij spodnjega kota utora pa morajo ustrezati standardom.

2.Izberite pravo orodje

Uporabiti je treba klešče za notranje objemke.

Premer čeljusti se mora ujemati z luknjo varovalnega obroča, čeljusti pa se morajo tesno prilegati, ne da bi bile preohlapne ali pretesne.

3.Podrobna navodila za namestitev

Nosite zaščitna očala.

Konice klešč potisnite do konca v dve ušesni luknji obročka. Prepričajte se, da so dobro nameščeni, da ne zdrsnejo ven.

Stisnite ročaje, da stisnete obroč, dokler njegov zunanji premer ni manjši od luknje.

Drži ga stisnjenega. Potisnite obroč v luknjo in ga spustite do utora. Naredite to nežno, da se prstan ne nagne ali sname.

Počasi sprostite ročaj objemke in pustite, da se zaskočni obroč naravno odpre v utoru.

Odstranite zaklepne klešče in preverite kakovost namestitve notranjih zaskočnih obročev C sponk z okroglo žico.

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Opombe za pozornost

1. Vedno nosite zaščitna očala.

Notranji zaskočni obročki C sponk z okroglo žico lahko poletijo ven z veliko hitrostjo več metrov.

2. Ne uporabljajte upognjenih sponk.

Če je objemka deformirana, ima preveč veliko ali majhno odprtino ali očitne udrtine, jo je treba zavreči in zamenjati z novo.

3. Bodite pozorni na smer namestitve

Nekatere objemke v obliki črke C imajo ostre in gladke robove. Ostri robovi morajo biti obrnjeni proti smeri aksialnega potiska, gladki robovi pa proti dnu luknje. Smer je treba potrditi pred namestitvijo.

4. Pred namestitvijo očistite utor

Olje, železni opilki in rja bodo preprečili, da bi zaskočni obroč popolnoma vstopil v utor

5. Prepričajte se, da se velikost odprtine ujema z dimenzijami utora.

6.Uporabite pravo vrsto klešč

Notranji zaskočni obročki C sponk z okroglo žico za luknje morajo biti zategnjeni s kleščami za zadrževalne obroče; nobeno drugo orodje se ne sme uporabljati kot nadomestek.

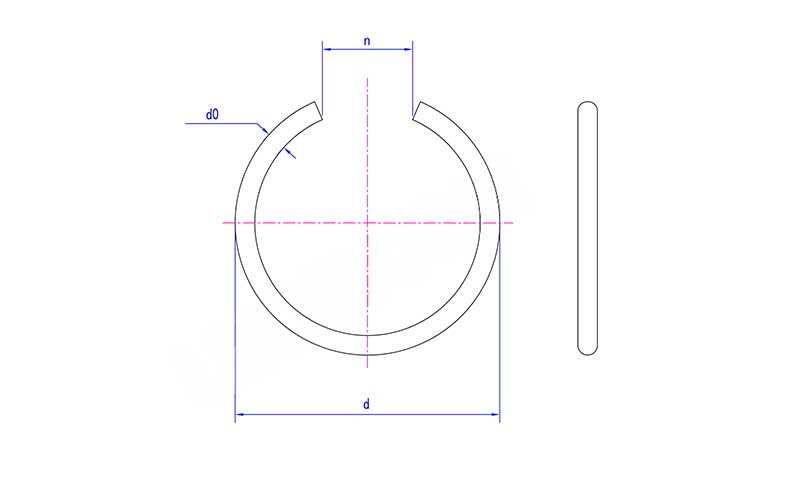

Round Wire C Clips Internal Snap Rings

pon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
