Zaskočni obročki z okroglo žico

Sledi uvod v načelo delovanja okroglih zaskočnih obročev za obroče.

1. Strukturna podlaga

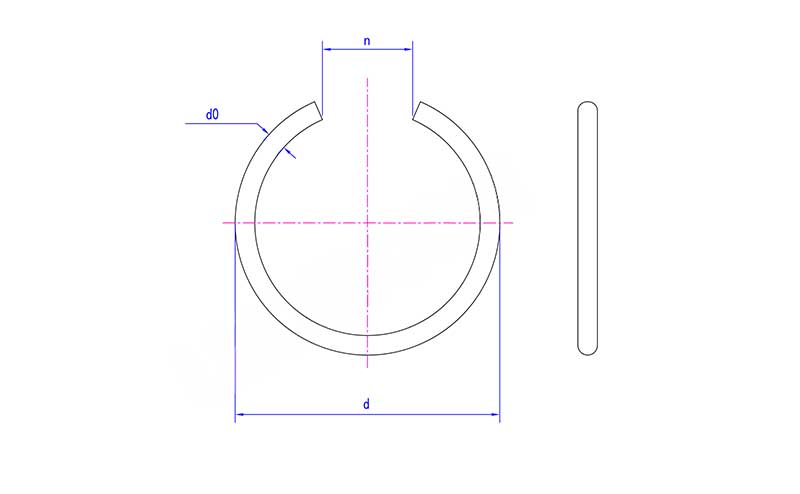

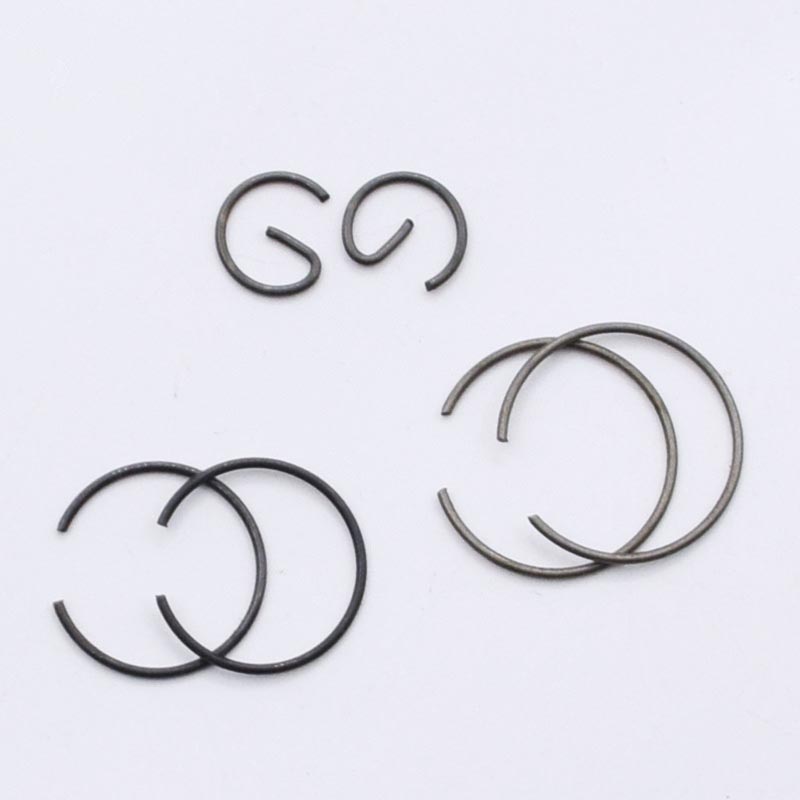

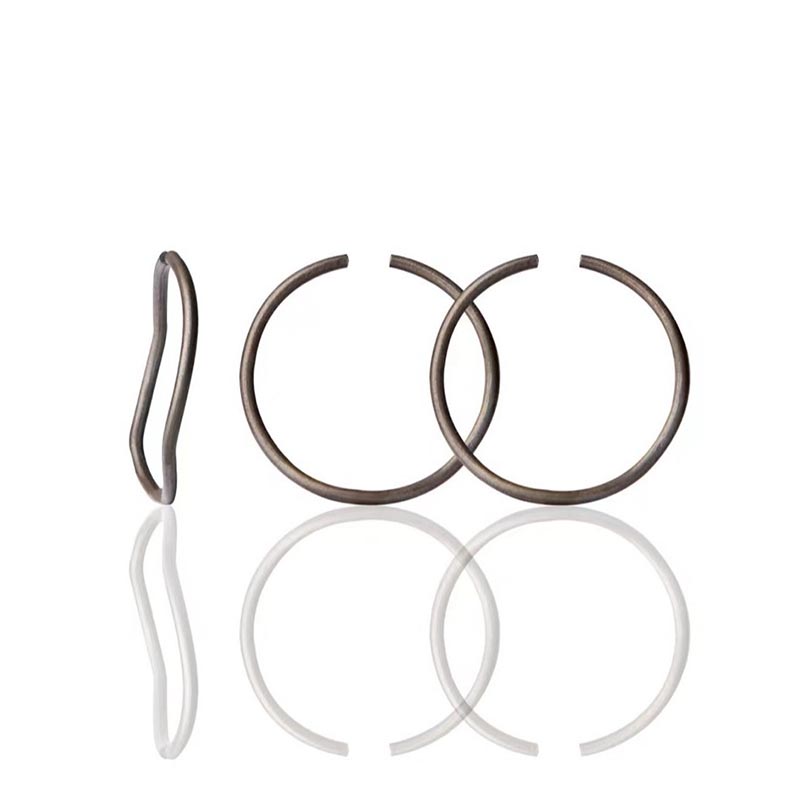

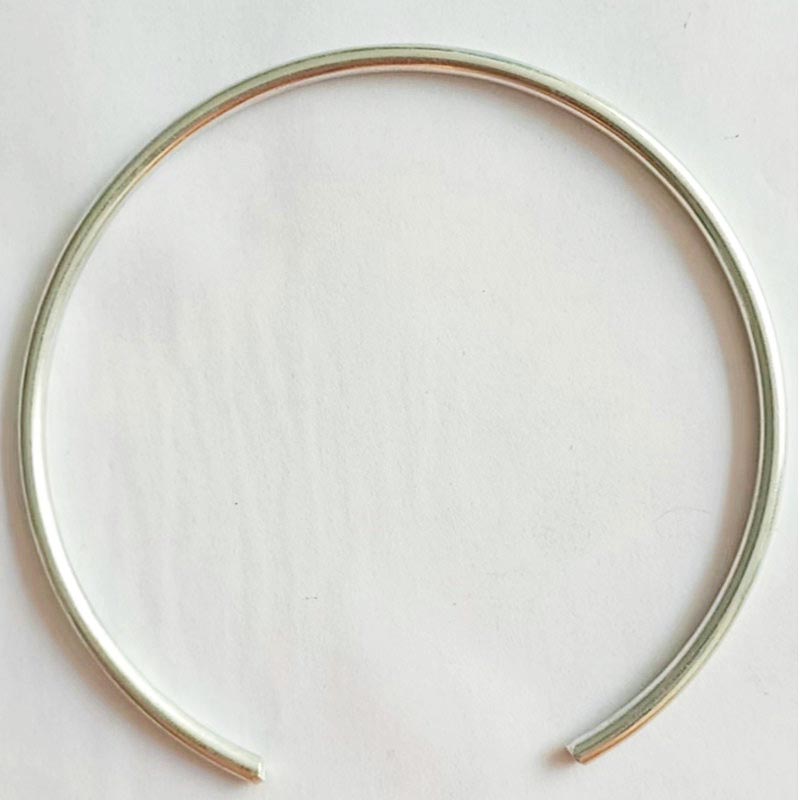

Zaskočni obročki z okroglo žico Circlip so oblikovani z navijanjem vzmetne jeklene žice okroglega prereza v okrogel obroč z odprtino.

V prostem stanju je njegov zunanji premer nekoliko večji od premera ciljne vgradne luknje. Ker je prečni prerez okrogel, celoten obroč nima ostrih robov in tako med namestitvijo ali uporabo ne bo opraskal stene luknje ali soparnih delov.

2. Postopek namestitve

Stisnite

S kleščami za vtičnico primite oba konca odprtine in s silo stisnite klešče. Na tej točki so zaskočni obroči za okroglo žico Circlip radialno stisnjeni, njegov zunanji premer postane manjši in se preoblikuje v krožni obroč, ki je manjši od premera namestitvene luknje.

Vstavite v luknjo

V stisnjenem stanju pritrdilni obroč kot celoto vstavite v luknjo in ga potisnite v položaj vnaprej obdelanega krožnega utora.

Sprostitev

Sprostite zaklepno objemko. Zadrževalni obroč izgubi omejitev zunanje sile in se na podlagi svoje shranjene elastične potencialne energije razširi navzven.

Ker je zunanji premer v prostem stanju večji od premera luknje, se bo držalni obroč tesno prilegal dnu utora in ga ni mogoče izvleči iz luknje.

Zaključek pozicioniranja

Ko je pritrdilni obroč vstavljen v utor, se znotraj luknje oblikuje gladka obročasta stopnička. Del, ki ga je treba namestiti, mora biti tesno pritrjen na to stopnico, s čimer je omejen na določen aksialni položaj znotraj luknje in ne more zdrsniti navzven.

3. Razčlenitev osnovnega načela delovanja

Prosto stanje: zunanji premer > premer luknje, ni mogoče neposredno vstaviti v luknjo

Stisnjeno stanje: zunanji premer < premer luknje (z uporabo elastične deformacije), zaklepna vzmet deluje s silo, premer se zmanjša

Vstavite v režo: Ohranite stisnjeno stanje in pošljite v položaj za utor

Po sprostitvi, delovno stanje: Zunanji premer se povrne > Premer luknje (omejen s steno utora), elastična obnovitvena sila se pretvori v radialni tlak, zaradi česar se okrogli žični zaskočni obročki tesno oprimejo dna utora.
