Notranji zaskočni obroči DIN 7993

Pravilnost notranjih zaskočnih obročev DIN 7993 je zagotovljena za lažjo referenco inženirskih tehnikov. Ključna točka je podaljšanje življenjske dobe izdelka in zmanjšanje stroškov zamenjave.

1. Vizualni pregled (s povečevalnim steklom)

Za pregled površine notranjih zaskočnih obročev DIN 7993 uporabite povečevalno steklo z 10-kratno ali večjo povečavo. Posebno pozornost posvetite območjem s koncentracijo stresa. Videz sponke mora biti enoten in brezhiben.

Razpoka: Dovoljena globina razpoke ≤ 0,02 mm

Praske: Hude praske so razvrščene kot nekvalificirane.

Korozija: Če se pojavi rdeča rja, to pomeni, da protikorozijska zaščita ni uspela. Komponento je treba takoj zamenjati.

2. Pregled deformacije in ravnosti

Zasuk: Notranje zaskočne obroče DIN 7993 postavite na ravno površino in preverite, ali se morebitno ravninsko zvijajo. Biti mora ravna in ne sme biti vidnih deformacij.

Trajna deformacija: Zaponka je izgubila prvotno obliko.

Spiralna distorzija: Nastane zaradi nepravilne uporabe orodij med namestitvijo, zaradi česar se predmet zagozdi in zavrti okoli lastne osi.

3. Pregled elastičnosti in napetosti

Elastična slabitev/izguba napetosti: Notranji zaskočni obroči DIN 7993 se po stiskanju ne odbijejo močno ali pa se po namestitvi v utor močno tresejo, ko jih nežno potisnete z roko.

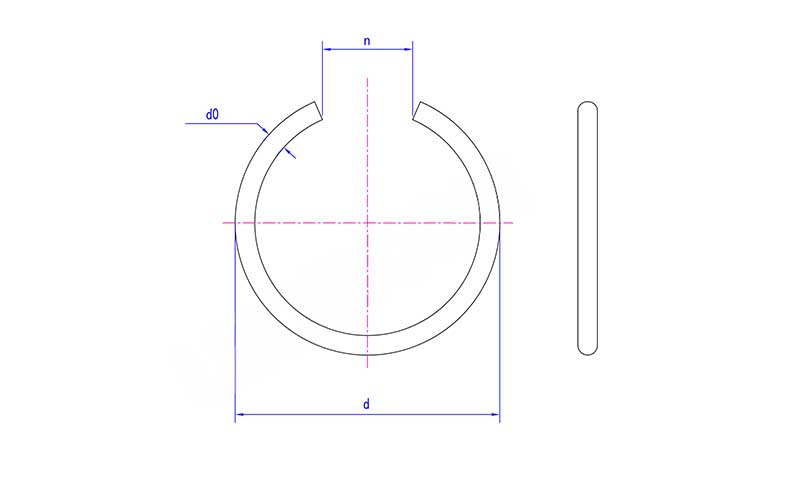

4. Pregled dimenzij

Odstopanje zunanjega premera: toleranca ±0,05 mm

Odstopanje notranjega premera: Različna območja specifikacij ustrezajo različnim območjem trdote.

Odprtina: aksialni premik ne sme presegati 0,15 mm.

5. Sodelujte pri pregledu utorov

Med vsakim vzdrževanjem je treba pregledati tudi utore znotraj lukenj.

Obraba/razširitev utora: Uporabite merilno merilo, da izmerite premer utora in preverite, ali ostaja znotraj standardnega tolerančnega območja.

Poškodba robov utora: preglejte stranske stene in robove utora. Če se pojavijo robovi, prirobnice, zmečkanine ali posnemanje, je treba ustrezne dele obnoviti ali zamenjati.

Poškodbe na dnu utora: Na dnu utora so praske, korozija ali kopičenje materiala.

Blokada prehoda za olje: v bližini utora so ostanki ali tujki, ki so blokirani.

6. Preverite stanje komponente v koordinaciji

Komponente, nameščene s sponkami, bodo prav tako vplivale na sile notranjih zaskočnih obročev DIN 7993.

Površinska obraba: Končna ploskev komponente v stiku z vpenjalnim obročem kaže neenakomerno obrabo, stopničasto obrabo ali vdolbino.

Ujemanje posnetih robov/okroglih vogalov: Če so posneti robovi ali okrogli vogali preveliki, bo to zmanjšalo dejansko efektivno nosilno površino sponke.
