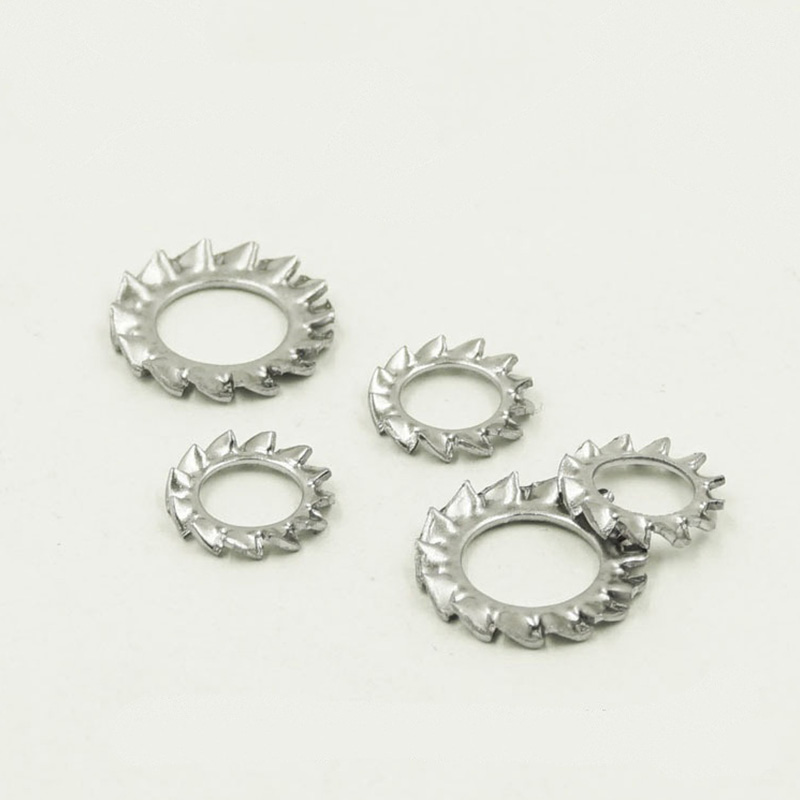

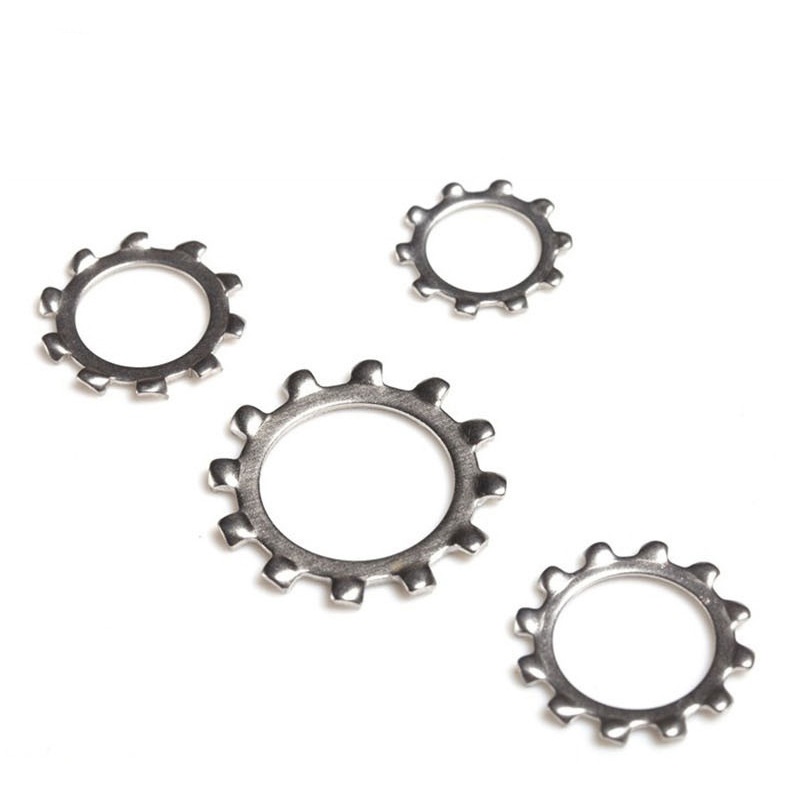

Zunanja nazobčana podložka

Zunanja nazobčana podložka, ki jo proizvaja tovarna Xiaoguo®, ima odlično odpornost na udarce in preprečuje zrahljanje. Ko se uporabljajo, bodo zunanji zobje vdelani v glavo vijaka in površino obdelovanca, s čimer preprečijo, da bi se vijak zrahljal.

Pošlji povpraševanje

Opis izdelka

Zunanje nazobčane zaporne podložke so tesnila proti zrahljanju z zobmi okoli zunanjega roba. Zobje segajo radialno iz zunanjega kroga podložke.

Ko zategnete vijake ali matice, se ti zunanji zobje oprimejo površine dela. Poveča trenje in tvori mehansko zaporo, tako da se zaponka ne bo zlahka zrahljala.

V primerjavi s podložkami z notranjimi zobmi se oblika zunanjih zob bolje prilega delom z večjo zunanjo velikostjo. Enakomerno porazdeli pritisk in zagotavlja enakomeren učinek zaklepanja. Notranje zobno tesnilo se uporablja predvsem pod glavami manjših vijakov, medtem ko se zunanja nazobčana podložka uporablja predvsem pod maticami ali za pritrdilne elemente z večjimi glavami.

Načelo delovanja

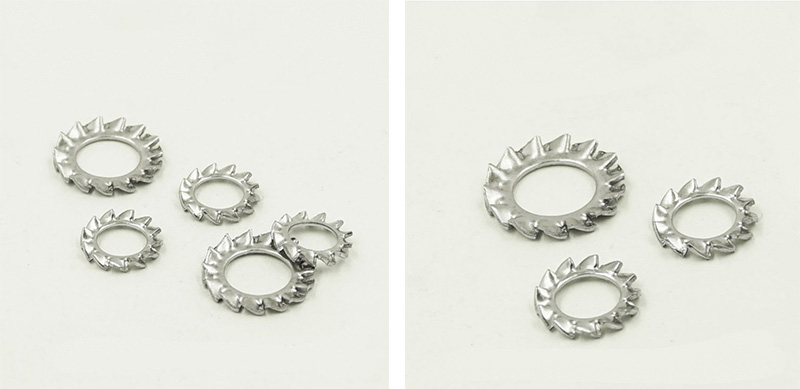

Outer Serrated Lock Washer

Načelo delovanja zunanje nazobčane podložke je pravzaprav zelo preprosto. V glavnem se opira na dve stvari:

（1）Zobje se zarijejo naravnost v kontaktno površino.

Tovrstna podložka ima na zunanjem robu krog ostrih zob. Ko zategnete vijake ali matice, se zobje pritisnejo na dve dotikajoči se površini: spodnji del glave vijaka ali matice in površino nameščenega dela.

Ko se zobje pogreznejo, deluje kot obroč bodic pod zaponko. Če se sornik naravno začne zrahljati, ga ti zobje držijo trdno in preprečujejo vrtenje.

（2）Podložka sama zagotavlja elastičnost.

Zunanja nazobčana zaklepna podložka ni povsem ravna; ima samo po sebi določeno stopnjo elastičnosti. Po zategovanju se splošči, vendar se material vedno želi vrniti v prvotno obliko, zato nenehno izvaja silo navzgor. Ta sila poveča trenje med navoji, zaradi česar je manj verjetno, da se bo vijak zrahljal.

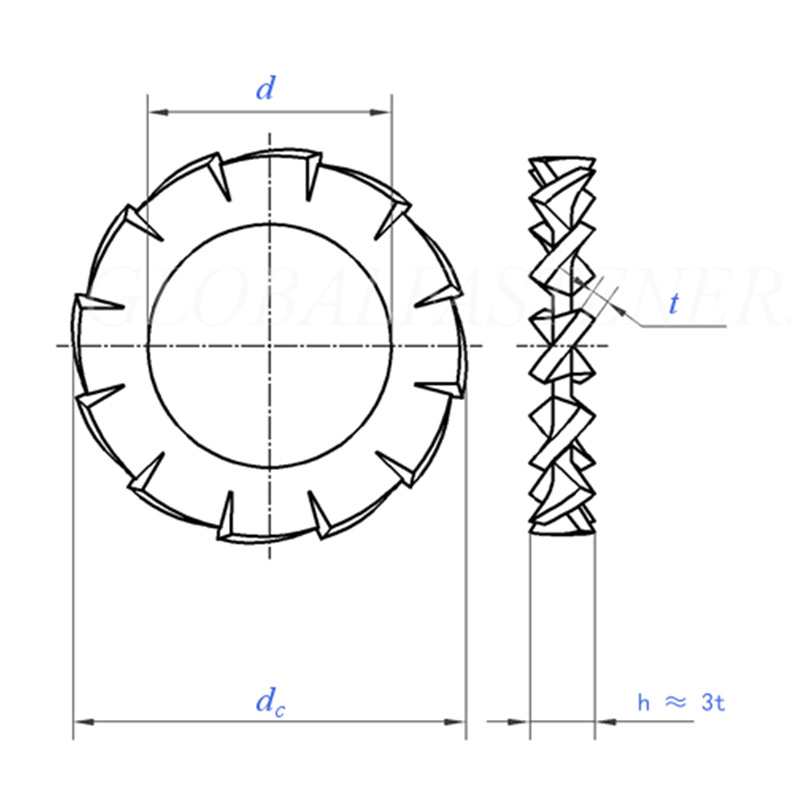

Outer Serrated Lock Washer

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominalna velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominalna velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Število zob	min	9	9	9	9	10	11	11	12	14	14
na 1000 enot kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Za nazivni premer navoja		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominalna velikost	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominalna velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Število zob	min	16	16	18	18	18	20	20	20	22	22
na 1000 enot kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Za nazivni premer navoja		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Kakšna je razlika med zunanjo nazobčano zaporno podložko in notranjimi zobnimi zapornimi podložkami?

Različica z zunanjimi zobmi: Zobje so razporejeni po zunanjem krogu, ustreza pritrdilnim elementom z relativno velikimi glavami.

Različica z notranjim zobom: Zobje so na notranjem krogu, z ravnim gladkim zunanjim robom. Ta slog se popolnoma ujema z vijaki z majhnimi glavami.

（2）Ali nudite vzorce za testiranje?

ja Standardni vzorci zalog so brezplačni (strošek pošiljanja krije kupec), dobavni rok je 2–5 dni.

（3）Kakšen je MOQ in dobavni rok za množično naročilo?

Za standardne specifikacije je MOQ običajno 1000–5000 kosov na specifikacijo. Dobavni rok je približno 15 - 25 dni. Prevleka iz nerjavečega jekla ali Dacromet lahko traja nekoliko dlje.
