Zunanja nazobčana podložka M6

Zunanja nazobčana podložka M6, ki jo proizvaja tovarna Xiaoguo®, je zelo stroškovno učinkovita. Z razmeroma nizko ceno na enoto lahko zagotovijo zanesljivo delovanje proti zrahljanju in so posebej primerni za obsežna montažna opravila.

Pošlji povpraševanje

Opis izdelka

Pri nameščanju in uporabi zunanje nazobčane zaporne podložke M6 bodite posebno pozorni na naslednje točke.

（1）Enkratna uporaba

Po odstranitvi zunanje nazobčane podložke M6, če so se zobje trajno deformirali, jih ni mogoče ponovno uporabiti; sicer ne bodo mogli zagotoviti funkcije proti popuščanju.

（2）Ni primerno za mehke materiale

Zobje lahko globoko zagrizejo v aluminijaste, plastične in tanke jeklene plošče, kar lahko povzroči vdolbino ali razpoke. Priporočljivo je, da dodate ploščato podložko pod zunanjo nazobčano zaporno podložko M6 za blaženje.

（3）Bodite pozorni na površinsko prevleko

Če je na površini obdelovanca barva ali galvanizirana plast, lahko zobje predrejo premaz in pustijo sledi. Ko obstajajo zahteve glede videza, izberite previdno.

（4）Poskusite uporabljati čim več velikih pritrdilnih elementov.

Zunanja podložka zob je primerna za vijake z večjimi glavami, kot so šesterokotne glave, okrogle glave in ploščate glave; pri vijakih z majhno glavo je treba izbrati tesnilo z notranjim zobom.

（5）Kontrola navora

Prekomerno zategovanje lahko povzroči, da se zobje popolnoma sploščijo in izgubijo elastičnost; nezadosten navor bo preprečil pravilno prileganje. Zato je nujno, da delujete strogo v skladu s priporočenimi vrednostmi.

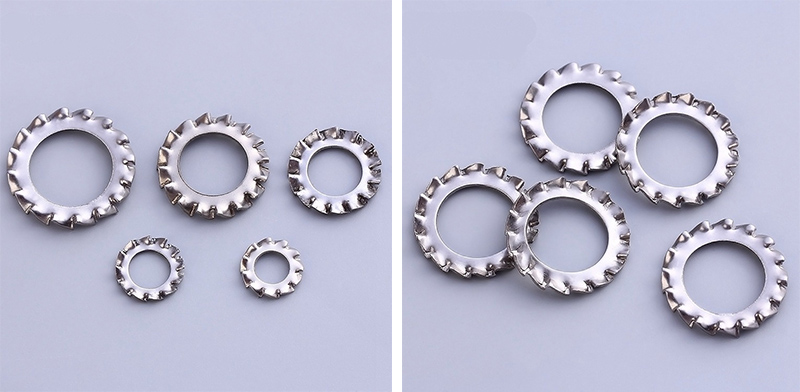

M6 Outer Serrated Lock Washer

Pogoste napake in rešitve

（1）Po zategovanju se zunanji rob zunanje nazobčane podložke M6 dvigne.

Možni vzroki: Podložka je nameščena v napačni smeri.

Rešitev: Odstranite ga in znova namestite tako, da je površina zob obrnjena proti pritrdilnemu elementu.

（2）Vijaki se še vedno popuščajo.

Možni vzroki: Nezadosten navor / Ponovna uporaba podložk

Rešitev: Preverite vrednost navora. /Če je bil razstavljen in ponovno sestavljen, zamenjajte podložko z novo.

（3）Ozemljitveni upor je previsok.

Možni vzroki: Zobje niso predrli prevleke.

Rešitev: Očistite kontaktno površino ali rahlo postrgajte premaz in nato ponovno zategnite.

（4）Površina obdelovanca je močno opraskana.

Možni vzroki: Zunanja nazobčana podložka M6 je neposredno pritisnjena na mehko površino.

Rešitev: Dodajte ploščato podložko pod podložko ali jo zamenjajte s podložko z notranjimi zobmi.

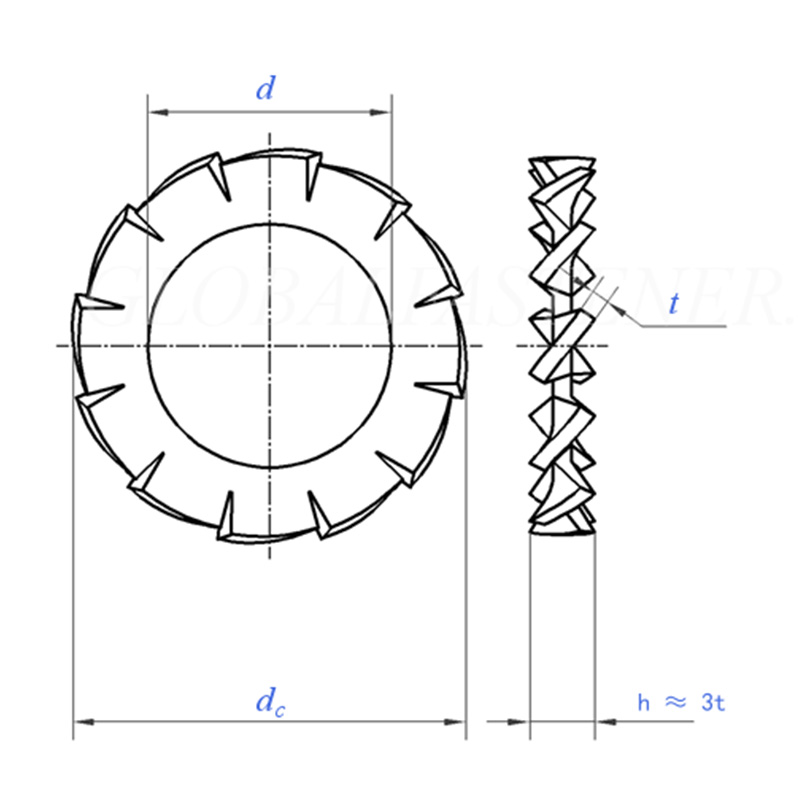

M6 Outer Serrated Lock Washer

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominalna velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominalna velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Število zob	min	9	9	9	9	10	11	11	12	14	14
na 1000 enot kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Za nazivni premer navoja		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominalna velikost	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominalna velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Število zob	min	16	16	18	18	18	20	20	20	22	22
na 1000 enot kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Za nazivni premer navoja		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
